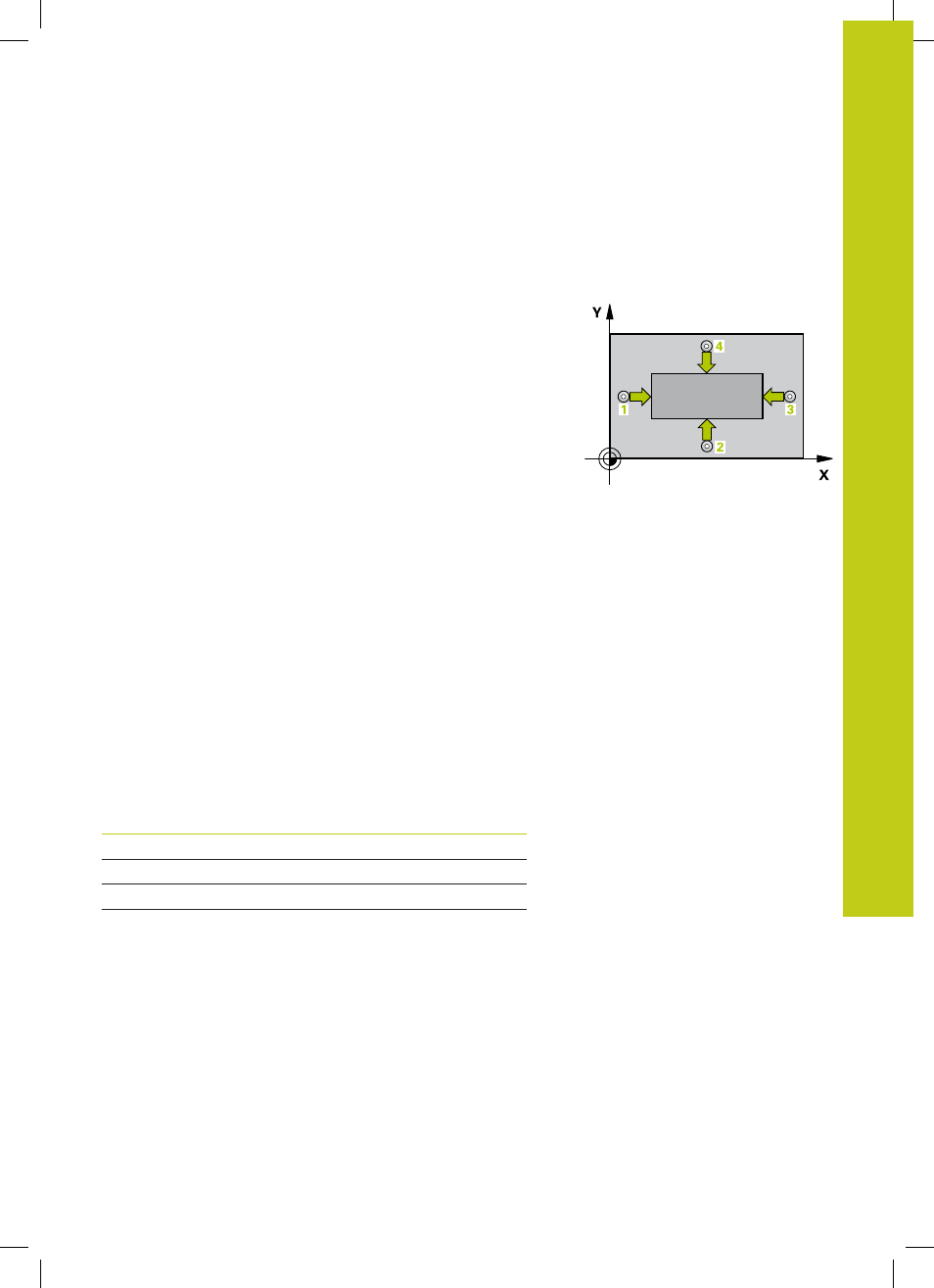

BEZUGSPUNKT RECHTECK AUSSEN (Zyklus 411, DIN/ISO: G411) 15.5
15
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
487
15.5
BEZUGSPUNKT RECHTECK AUSSEN
(Zyklus 411, DIN/ISO: G411)
Zyklusablauf
Der Tastsystem-Zyklus 411 ermittelt den Mittelpunkt eines
Rechteckzapfens und setzt diesen Mittelpunkt als Bezugspunkt.
Wahlweise kann die TNC den Mittelpunkt auch in eine Nullpunkt-
oder Preset-Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 446) zum Antastpunkt
1
. Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus der Spalte
SET_UP der Tastsystem-
Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte
F) durch
3 Danach fährt das Tastsystem entweder achsparallel auf
Messhöhe oder linear auf Sicherer Höhe zum nächsten
Antastpunkt
2
und führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt
3
und
danach zum Antastpunkt
4
und führt dort den dritten bzw.
vierten Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und verarbeitet den ermittelten Bezugspunkt
in Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
"Gemeinsamkeiten aller Tastsystemzyklen zum Bezugspunkt-
Setzen", Seite 474)
6 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse und speichert die Istwerte in folgenden Q-
Parametern ab
Parameter-Nummer
Bedeutung
Q151
Istwert Mitte Hauptachse
Q152
Istwert Mitte Nebenachse
Q154
Istwert Seiten-Länge Hauptachse
Q155
Istwert Seiten-Länge Nebenachse
