TS RADIUS INNEN KALIBRIEREN (Zyklus 462, DIN/ISO: G462)
17.8
17
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
581
17.8
TS RADIUS INNEN KALIBRIEREN
(Zyklus 462, DIN/ISO: G462)

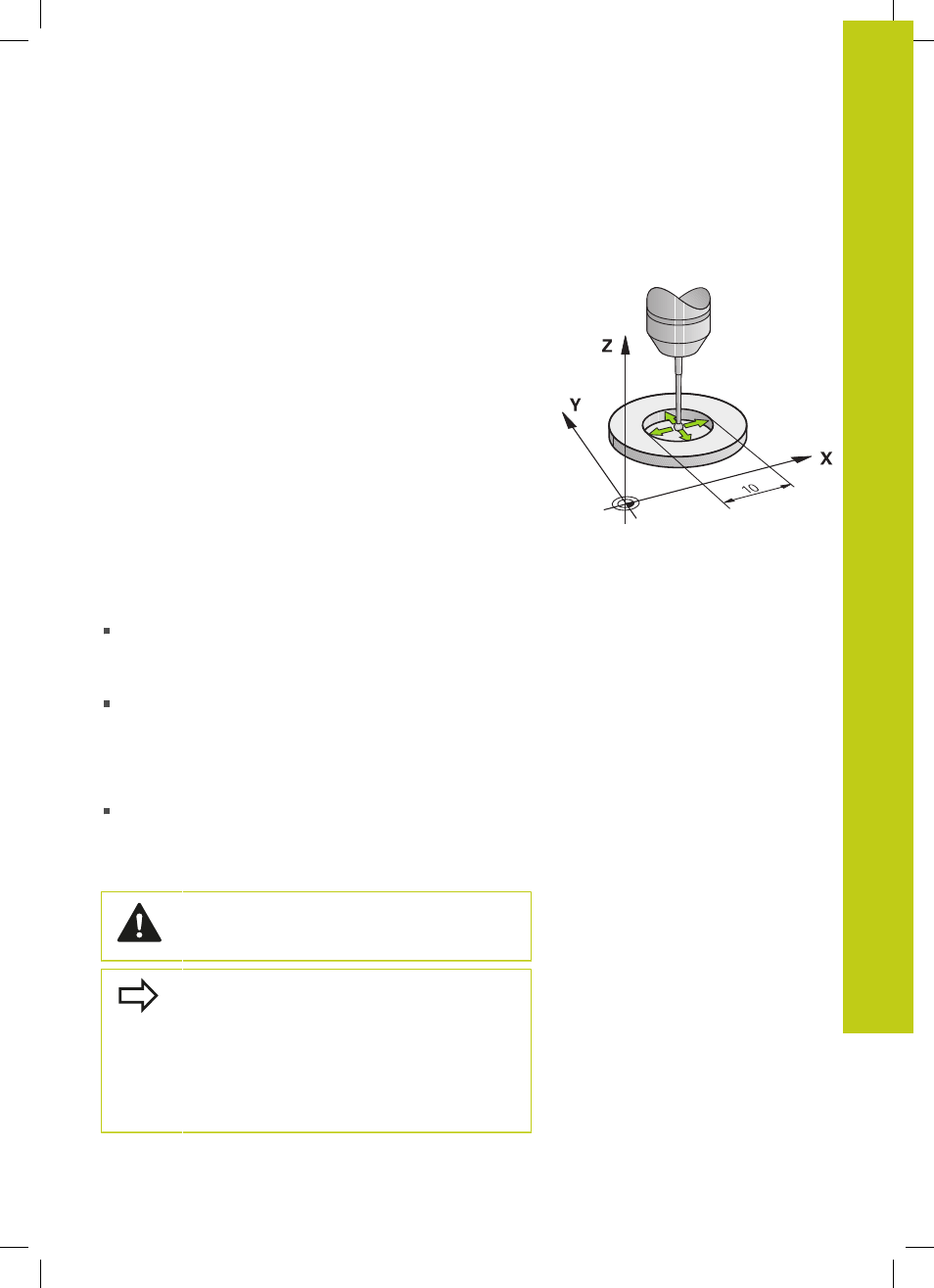

Zyklusablauf
Bevor Sie den Kalibrier-Zyklus starten, müssen Sie das Tastsystem
in der Mitte des Kalibrierrings und auf der gewünschten Messhöhe
vorpositionieren.
Beim Kalibrieren des Tastkugel-Radius führt die TNC eine
automatische Antastroutine aus. Im ersten Durchlauf ermittelt die
TNC die Mitte des Kalibrierrings bzw. des Zapfens (Grobmessung)
und positioniert das Tastsystem in das Zentrum. Anschließend
wird im eigentlichen Kalibriervorgang (Feinmessung) der Tastkugel-
Radius ermittelt. Falls mit dem Tastsystem eine Umschlagmessung
möglich ist, wird in einem weiteren Durchlauf der Mittenversatz
ermittelt.
Während des Kalibriervorgangs wird automatisch ein Messprotokoll
erstellt. Dieses Protokoll trägt den Namen TCHPRAUTO.html.
Speicherort dieser Datei ist der Selbe, wie der Speicherort der
Ausgangsdatei. Das Messprotokoll kann an der Steuerung mit dem
Browser angezeigt werden. Werden in einem Programm mehrere
Zyklen zum Kalibrieren des Tastsystems verwendet, so befinden
sich alle Messprotokolle unter TCHPRAUTO.html.
Die Orientierung des Tastsystems bestimmt die Kalibrier-Routine:
Keine Orientierung möglich bzw. Orientierung nur in eine
Richtung möglich: Die TNC führt eine Grob- und eine
Feinmessung aus und ermittelt den wirksamen Tastkugel-
Radius (Spalte R in tool.t)
Orientierung in zwei Richtungen möglich (z.B. Kabel-
Tastsysteme von HEIDENHAIN): Die TNC führt eine Grob- und
eine Feinmessung aus, dreht das Tastsystem um 180° und führt
vier weitere Antastroutine aus. Durch die Umschlagmessung
wird zusätzlich zum Radius, der Mittenversatz (CAL_OF in
tchprobe.tp) ermittelt.
Beliebige Orientierung möglich (z.B. Infrarot-Tastsysteme von
HEIDENHAIN): Antastroutine: siehe „Orientierung in zwei
Richtungen möglich”
Beim Programmieren beachten!
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Sie können den Mittenversatz nur mit einem dafür
geeigneten Tastsystem emitteln.
Während des Kalibriervorgangs wird automatisch
ein Messprotokoll erstellt. Dieses Protokoll trägt den
Namen TCHPRAUTO.html.
