Programmierbeispiele 7.12
7
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
219

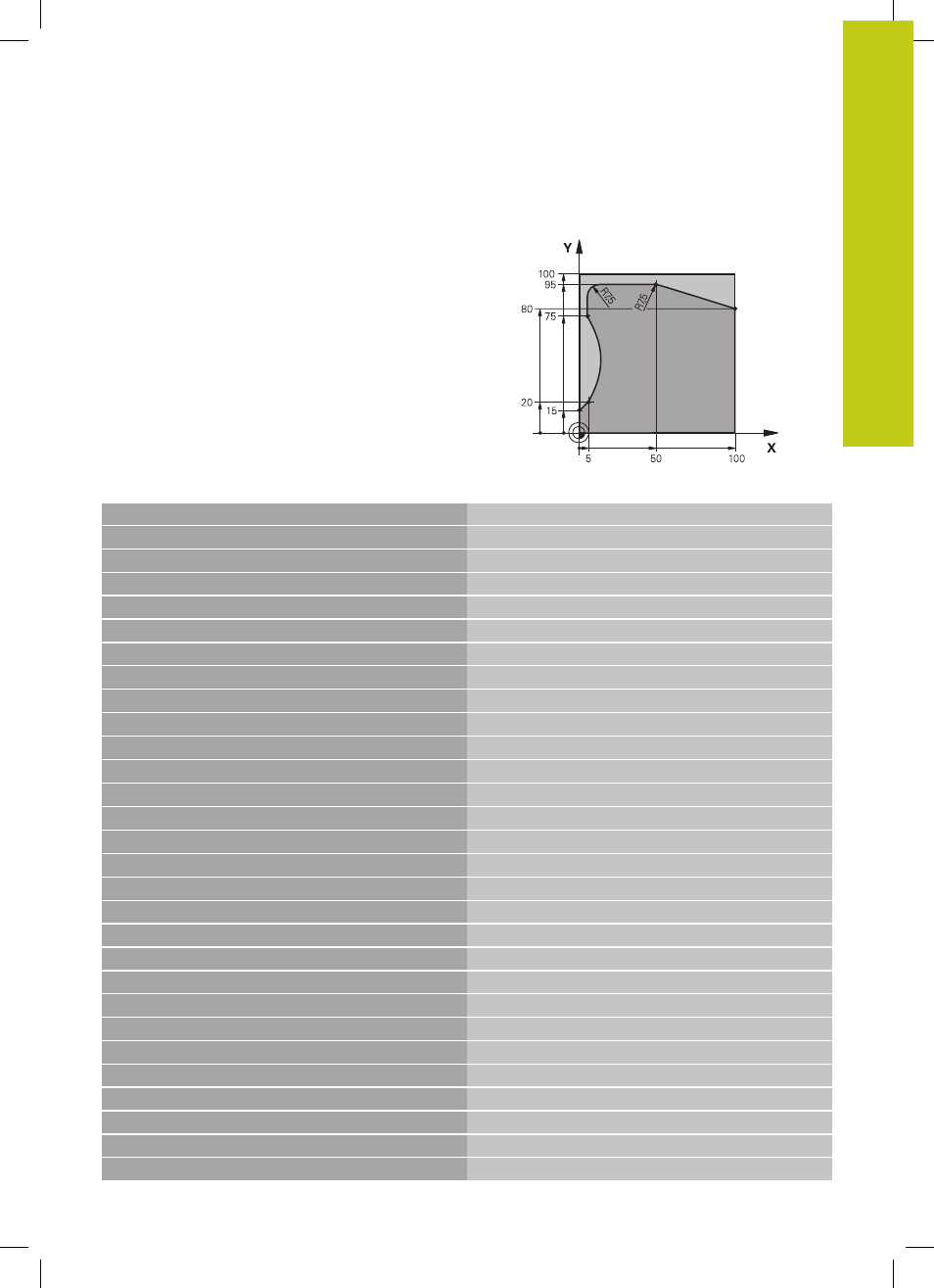

Beispiel: Kontur-Zug
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000
Werkzeug-Aufruf , Durchmesser 20
4 L Z+250 R0 FMAX Werkzeug freifahren
5 CYCL DEF 14.0 KONTUR
Kontur-Unterprogramm festlegen
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 25 KONTUR-ZUG
Bearbeitungs-Parameter festlegen
Q1=-20 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q5=+0 ;KOOR. OBERFLAECHE
Q7=+250 ;SICHERE HOEHE
Q10=5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=200 ;VORSCHUB FRAESEN
Q15=+1 ;FRAESART
8 CYCL CALL M3 Zyklus-Aufruf
9 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
10 LBL 1 Kontur-Unterprogramm
11 L X+0 Y+15 RL
12 L X+5 Y+20
13 CT X+5 Y+75
14 L Y+95
15 RND R7.5
16 L X+50
17 RND R7.5
18 L X+100 Y+80
19 LBL 0
20 END PGM C25 MM
