BOHRGEWINDEFRAESEN (Zyklus 264, DIN/ISO: G264) 4.8
4
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
127

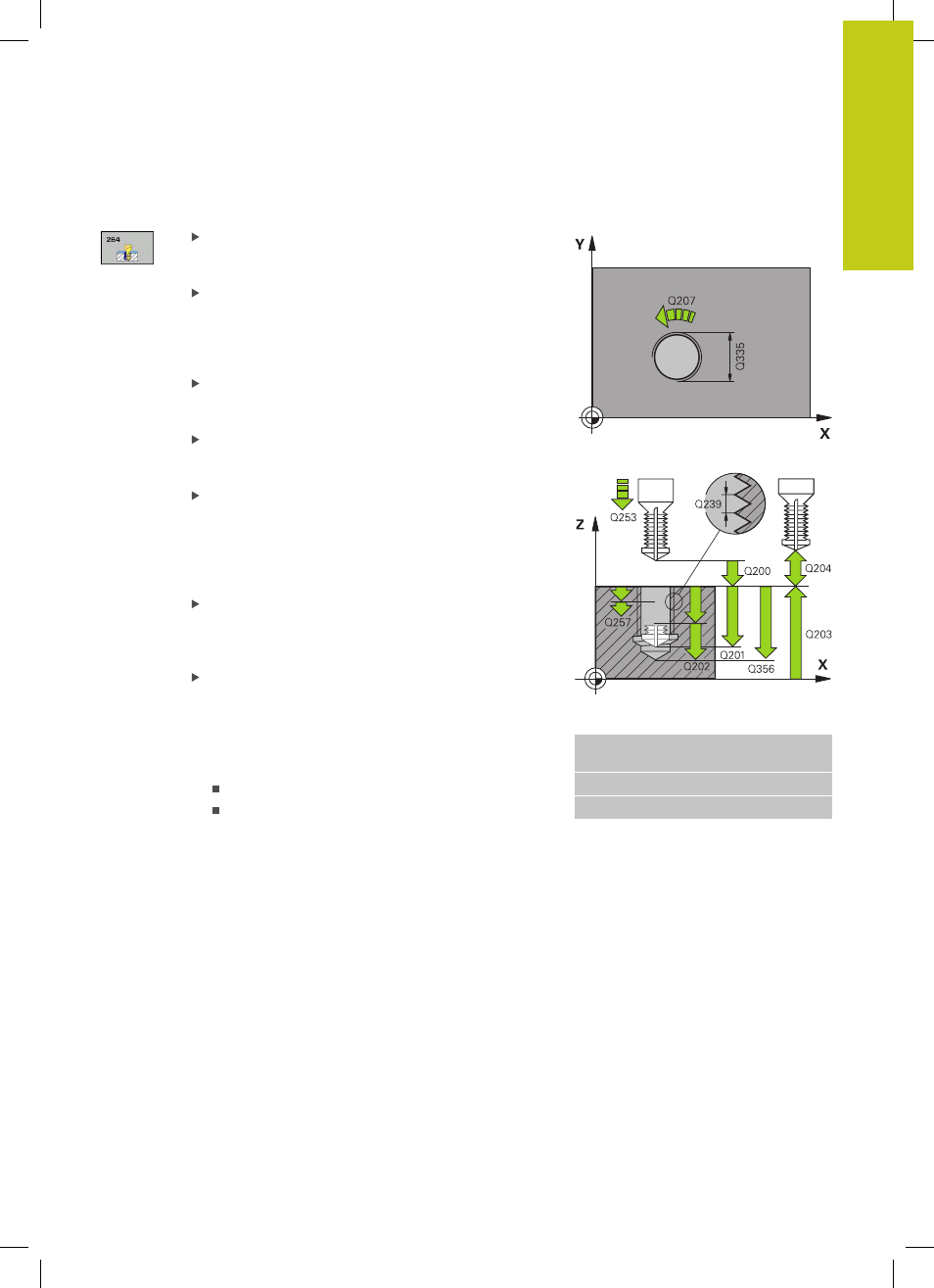

Zyklusparameter
Soll-Durchmesser Q335:
Gewindenenndurchmesser. Eingabebereich 0 bis
99999,9999
Gewindesteigung Q239: Steigung des Gewindes.
Das Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
Eingabebereich -99,9999 bis 99,9999
Gewindetiefe Q201 (inkremental): Abstand
zwischen Werkstück-Oberfläche und Gewindegrund.
Eingabebereich -99999,9999 bis 99999,9999
Bohrtiefe Q356: (inkremental): Abstand zwischen
Werkstück-Oberfläche und Bohrungsgrund.
Eingabebereich -99999,9999 bis 99999,9999
Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,9999 alternativ
FMAX,
FAUTO
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen (Wenn Sie 0 eingeben, erfolgt
die Bearbeitung im Gleichlauf)
Zustell-Tiefe Q202 (inkremental): Maß, um
welches das Werkzeug jeweils zugestellt wird. Die
Tiefe muss kein Vielfaches der Zustell-Tiefe sein.
Eingabebereich 0 bis 99999,9999
Die TNC fährt in einem Arbeitsgang auf die Tiefe,
wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
NC-Sätze
25 CYCL DEF 264
BOHRGEWINDEFRAESEN
Q335=10
;SOLL-DURCHMESSER
Q239=+1.5 ;STEIGUNG
