BEZUGSPUNKT KREIS INNEN (Zyklus 412, DIN/ISO: G412) 15.6
15
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
493

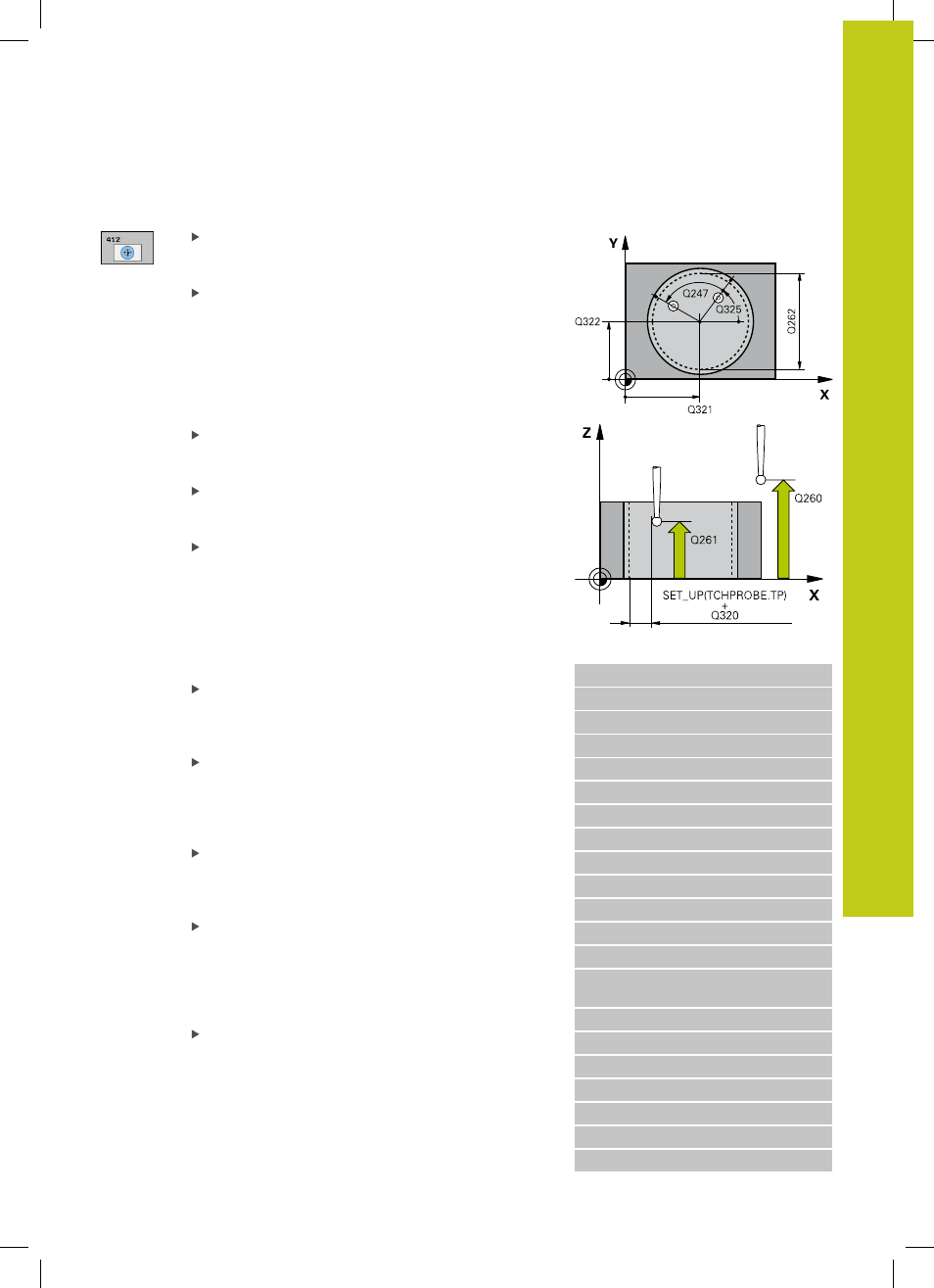

Zyklusparameter
Mitte 1. Achse Q321 (absolut): Mitte der Tasche
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Mitte 2. Achse Q322 (absolut): Mitte der Tasche in
der Nebenachse der Bearbeitungsebene. Wenn Sie
Q322 = 0 programmieren, dann richtet die TNC den
Bohrungs-Mittelpunkt auf die positive Y-Achse aus,
wenn Sie Q322 ungleich 0 programmieren, dann
richtet die TNC den Bohrungs-Mittelpunkt auf die
Sollposition aus. Eingabebereich -99999,9999 bis
99999,9999
Soll-Durchmesser Q262: Ungefährer Durchmesser
der Kreistasche (Bohrung). Wert eher zu klein
eingeben. Eingabebereich 0 bis 99999,9999
Startwinkel Q325 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem ersten
Antastpunkt. Eingabebereich -360,000 bis 360,000
Winkelschritt Q247 (inkremental): Winkel
zwischen zwei Messpunkten, das Vorzeichen
des Winkelschritts legt die Drehrichtung fest
(- = Uhrzeigersinn), mit der das Tastsystem zum
nächsten Messpunkt fährt. Wenn Sie Kreisbögen
vermessen wollen, dann programmieren Sie einen
Winkelschritt kleiner 90°. Eingabebereich -120,000
bis 120,000
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0 : Zwischen Messpunkten auf Messhöhe verfahren
1 : Zwischen Messpunkten auf Sicherer Höhe
verfahren
Nullpunkt-Nummer in Tabelle Q305: Nummer
in der Nullpunkt-Tabelle/Preset-Tabelle angeben,
in der die TNC die Koordinaten der Taschenmitte
speichern soll. Falls Q303=1: Bei Eingabe von
Q305=0, setzt die TNC die Anzeige automatisch
so, dass der neue Bezugspunkt in der Taschenmitte
sitzt. Falls Q303=0: Bei Eingabe von Q305=0,
beschreibt die TNC die Zeile 0 der Nullpunkt-Tabelle.
Eingabebereich 0 bis 99999
NC-Sätze
5 TCH PROBE 412 BZPKT KREIS INNEN
Q321=+50 ;MITTE 1. ACHSE
Q322=+50 ;MITTE 2. ACHSE
Q262=75 ;SOLL-DURCHMESSER
Q325=+0 ;STARTWINKEL
Q247=+60 ;WINKELSCHRITT
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q305=12 ;NR. IN TABELLE
Q331=+0 ;BEZUGSPUNKT
Q332=+0 ;BEZUGSPUNKT
Q303=+1 ;MESSWERT-
UEBERGABE
Q381=1 ;ANTASTEN TS-ACHSE
Q382=+85 ;1. KO. FUER TS-ACHSE
Q383=+50 ;2. KO. FUER TS-ACHSE
Q384=+0 ;3. KO. FUER TS-ACHSE
Q333=+1 ;BEZUGSPUNKT
Q423=4 ;ANZAHL MESSPUNKTE
Q365=1 ;VERFAHRART
