Zyklen: Koordinaten-Umrechnungen
10.7 MASSFAKTOR (Zyklus 11, DIN/ISO: G72)
10
266
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
10.7 MASSFAKTOR (Zyklus 11, DIN/ISO:
G72)

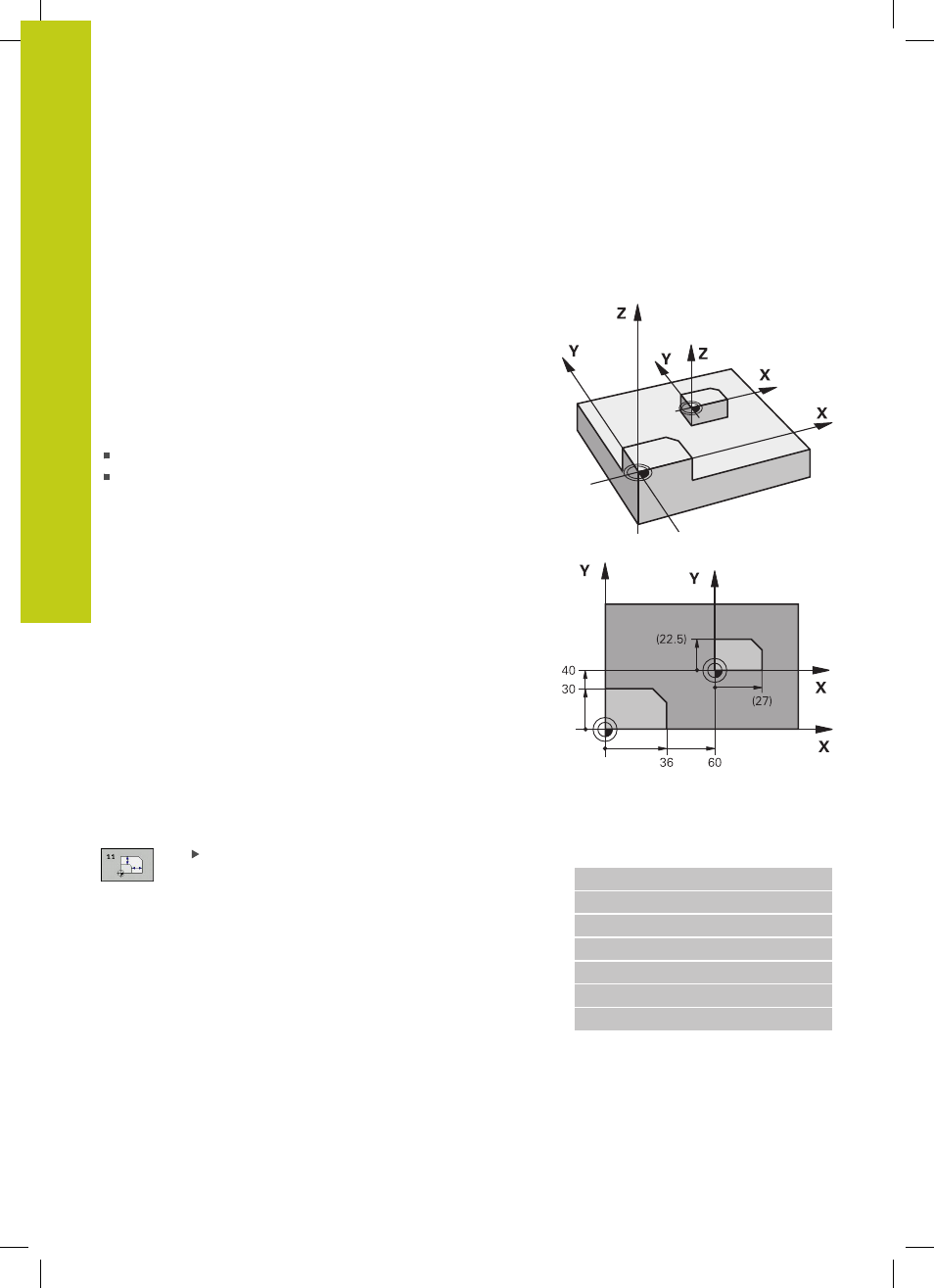

Wirkung
Die TNC kann innerhalb eines Programms Konturen vergrößern
oder verkleinern. So können Sie beispielsweise Schrumpf- und
Aufmaß-Faktoren berücksichtigen.
Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er
wirkt auch in der Betriebsart
Positionieren mit Handeingabe. Die
TNC zeigt den aktiven Maßfaktor in der zusätzlichen Status-Anzeige
an.
Der Maßfaktor wirkt
auf alle drei Koordinatenachsen gleichzeitig
auf Maßangaben in Zyklen
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf
eine Kante oder Ecke der Kontur verschoben werden.
Vergrößern: SCL größer als 1 bis 99,999 999
Verkleinern: SCL kleiner als 1 bis 0,000 001
Rücksetzen
Zyklus MASSFAKTOR mit Maßfaktor 1 erneut programmieren.
Zyklusparameter
Faktor?: Faktor SCL eingeben (engl.: scaling); die
TNC multipliziert Koordinaten und Radien mit SCL
(wie in „Wirkung“ beschrieben). Eingabe-Bereich
0,000001 bis 99,999999
NC-Sätze
11 CALL LBL 1
12 CYCL DEF 7.0 NULLPUNKT
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 MASSFAKTOR
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
