Bearbeitungszyklen: Konturtasche
7.4 KONTUR-DATEN (Zyklus 20, DIN/ISO: G120)
7
196
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

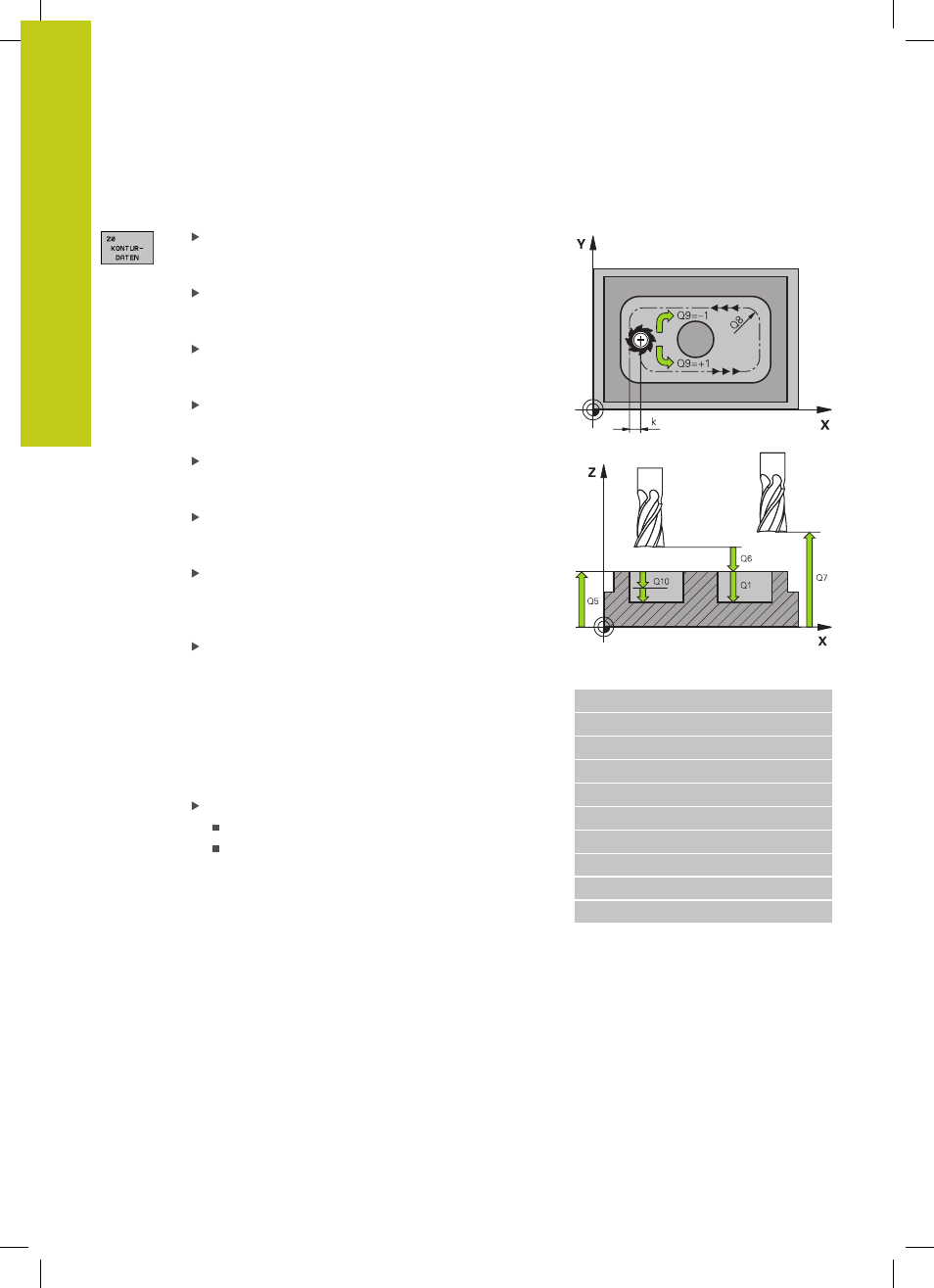

Zyklusparameter
Frästiefe Q1 (inkremental): Abstand
Werkstückoberfläche – Taschengrund.
Eingabebereich -99999,9999 bis 99999,9999
Bahn-Überlappung Faktor Q2: Q2 x Werkzeug-
Radius ergibt die seitliche Zustellung k.
Eingabebereich -0,0001 bis 1,9999
Schlichtaufmaß Seite Q3 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich
-99999,9999 bis 99999,9999
Schlichtaufmaß Tiefe Q4 (inkremental): Schlicht-
Aufmaß für die Tiefe. Eingabebereich -99999,9999
bis 99999,9999
Koordinate Werkstück-Oberfläche Q5 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q6 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Sichere Höhe Q7 (absolut): Absolute Höhe, in der
keine Kollision mit dem Werkstück erfolgen kann
(für Zwischenpositionierung und Rückzug am Zyklus-
Ende). Eingabebereich -99999,9999 bis 99999,9999
Innen-Rundungsradius Q8: Verrundungs-Radius
an Innen-„Ecken“; Eingegebener Wert bezieht
sich auf die Werkzeug-Mittelpunktsbahn und wird
verwendet, um weichere Verfahrbewegungen
zwischen Konturelementen zu errechen.
Q8
ist kein Radius, den die TNC als separates
Konturelement zwischen programmierte
Elemente einfügt!
Eingabebereich 0 bis
99999,9999
Drehsinn? Q9: Bearbeitungs-Richtung für Taschen
Q9 = -1 Gegenlauf für Tasche und Insel
Q9 = +1 Gleichlauf für Tasche und Insel
Sie können die Bearbeitungs-Parameter bei einer Programm-
Unterbrechung überprüfen und ggf. überschreiben.
NC-Sätze
57 CYCL DEF 20 KONTUR-DATEN
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0.2 ;AUFMASS SEITE
Q4=+0.1 ;AUFMASS TIEFE
Q5=+30 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+80 ;SICHERE HOEHE
Q8=0.5 ;RUNDUNGSRADIUS
Q9=+1 ;DREHSINN
