MESSEN KOORDINATE (Zyklus 427, DIN/ISO: G427) 16.11
16
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
557

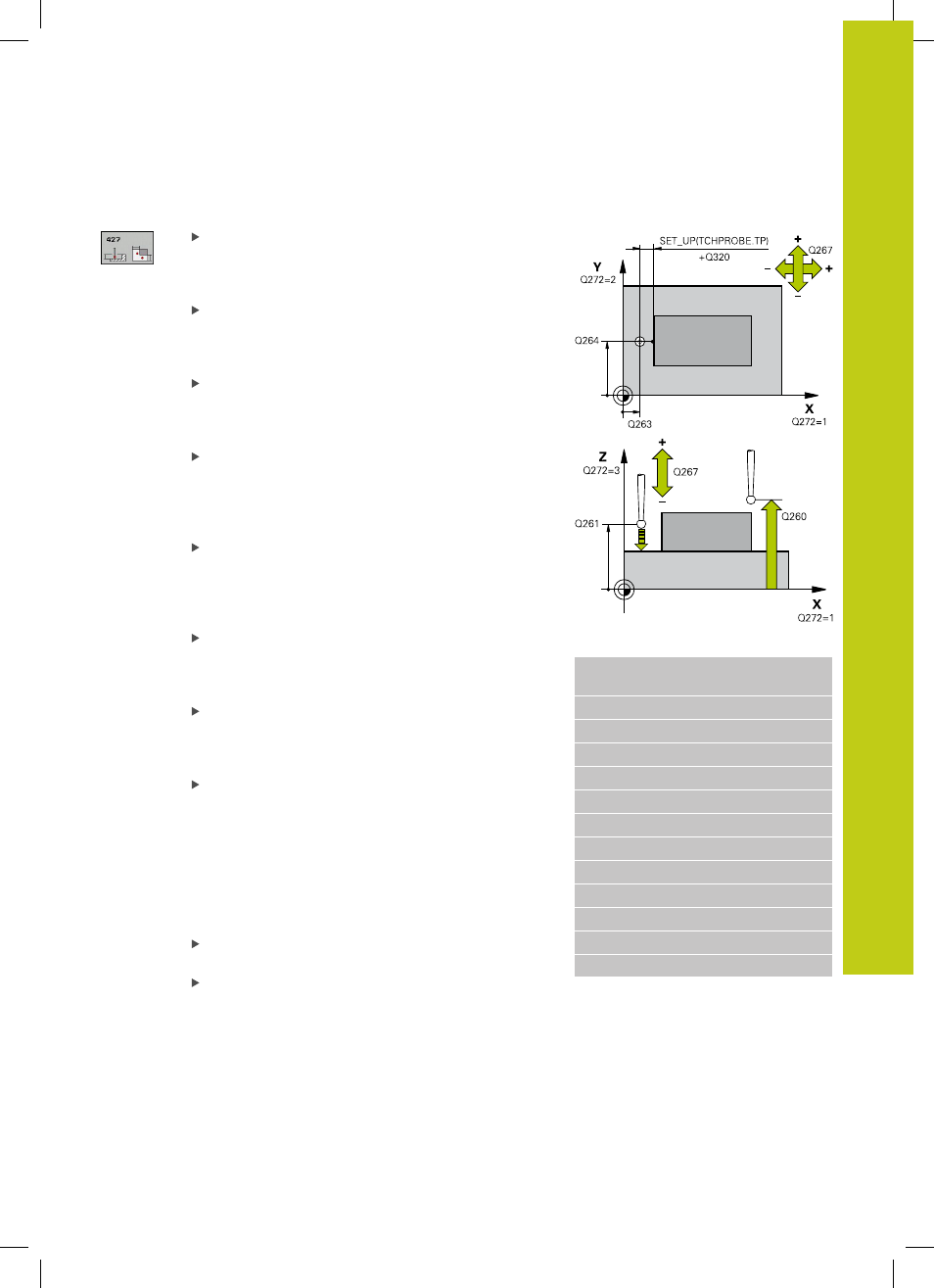

Zyklusparameter
1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Messachse (1..3: 1=Hauptachse) Q272: Achse in
der die Messung erfolgen soll:
1
: Hauptachse = Messachse
2
: Nebenachse = Messachse
3
: Tastsystem-Achse = Messachse
Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1
: Verfahrrichtung negativ
+1
: Verfahrrichtung positiv
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Messprotokoll Q281: Festlegen, ob die TNC ein
Messprotokoll erstellen soll:
0
: Kein Messprotokoll erstellen
1
: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR427.TXT
standardmäßig in
dem Verzeichnis TNC:\ ab.
2
: Programmlauf unterbrechen und Messprotokoll
auf den TNC-Bildschirmausgeben. Programm mit
NC-Start fortsetzen
Größtmaß Q288: Größter erlaubter Messwert.
Eingabebereich 0 bis 99999,9999
Kleinstmaß Q289: Kleinster erlaubter Messwert.
Eingabebereich 0 bis 99999,9999
NC-Sätze
5 TCH PROBE 427 MESSEN
KOORDINATE
Q263=+35
;1. PUNKT 1. ACHSE
Q264=+45
;1. PUNKT 2. ACHSE
Q261=+5
;MESSHOEHE
Q320=0
;SICHERHEITS-ABST.
Q272=3
;MESSACHSE
Q267=-1
;VERFAHRRICHTUNG
Q260=+20
;SICHERE HOEHE
Q281=1
;MESSPROTOKOLL
Q288=5.1
;GROESSTMASS
Q289=4.95
;KLEINSTMASS
Q309=0
;PGM-STOP BEI FEHLER
Q330=0
;WERKZEUG
