Zyklen: Drehen
12.31 ZAHNRAD ABWÄLZFRÄSEN (Zyklus 880, DIN/ISO: G880)
12
426
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
12.31 ZAHNRAD ABWÄLZFRÄSEN (Zyklus
880, DIN/ISO: G880)
Zyklusablauf

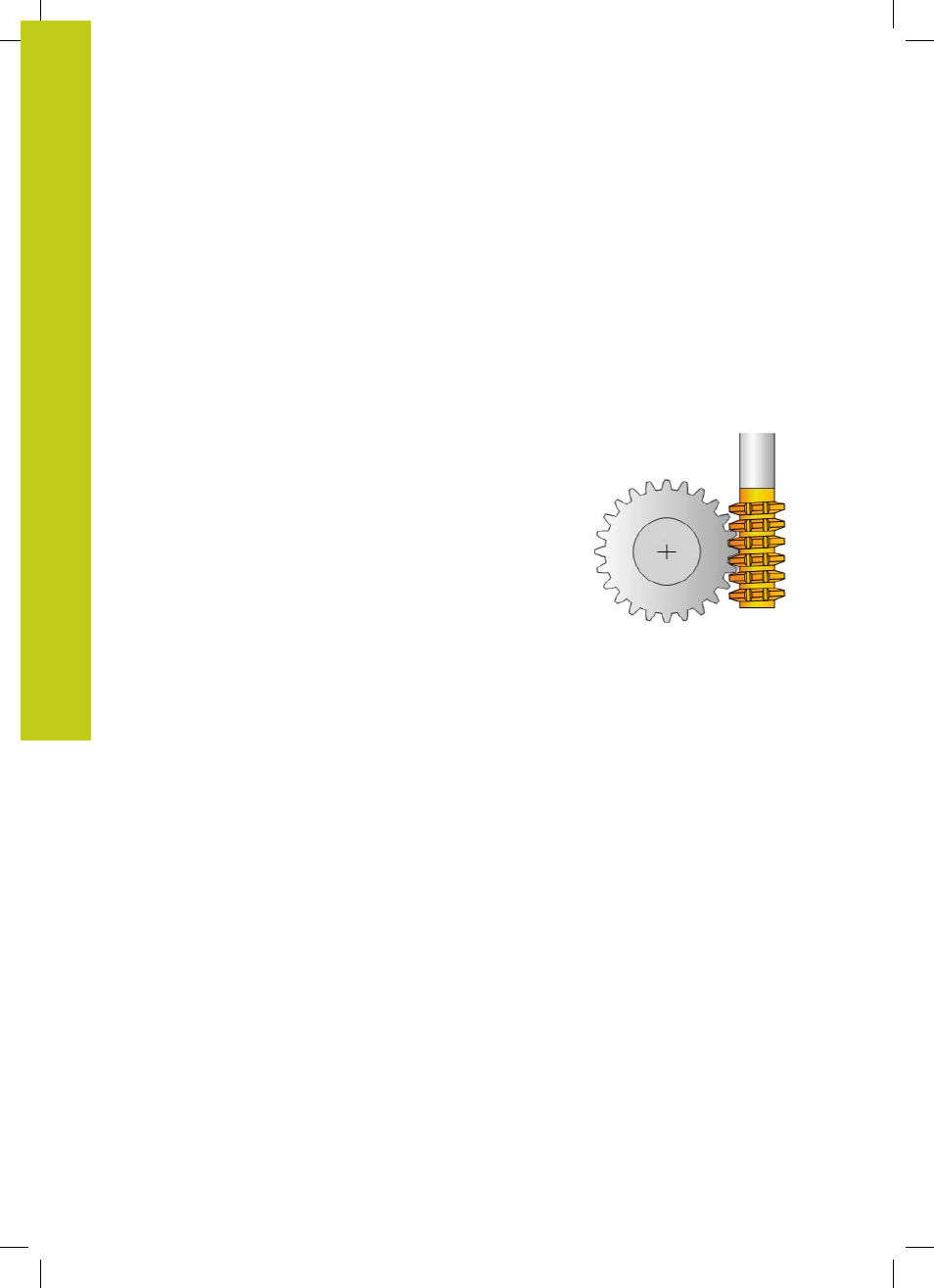

Mit dem Zyklus 880 Abwälzfräsen können Sie außenverzahnte
zylindrische Zahnräder oder Schrägverzahnungen mit beliebigen
Winkeln herstellen. Im Zyklus beschreiben Sie zuerst das
Zahnrad
und anschließend das Werkzeug , mit dem Sie die Bearbeitung
durchführen. Sie können im Zyklus die Bearbeitungsstrategie
sowie die Bearbeitungsseite wählen. Der Fertigungsvorgang des
Abwälzfräsens erfolgt durch eine synchronisierte rotatorische
Bewegung der Werkzeugspindel und des Drehtisches. Zusätzlich
bewegt sich der Fräser in axialer Richtung am Werkstück entlang.
Während der Zyklus 880 Abwälzfräsen aktiv ist, wird ggf.
eine Drehung des Koordinatensystems vorgenommen. Daher
müssen Sie nach Beenden des Zyklus unbedingt Zyklus
801 KOORDINATENSYSTEM ZURÜCKSETZEN und M145
programmieren .
Zyklusablauf:
1 Die TNC positioniert das Werkzeug in der Werkzeugachse auf
Q260 Sichere Höhe im Vorschub FMAX. Wenn das Werkzeug
bereits auf einem Wert in der Werkzeugachse der größer als
Q260 ist steht, findet keine Bewegung statt.
2 Vor dem Schwenken der Bearbeitungsebene, positioniert die
TNC das Werkzeug in X mit Vorschub FMAX auf eine sichere
Koordinate. Wenn Ihr Werkzeug bereits auf einer Koordinate
in der Bearbeitungsebene steht, die größer als die errechnete
Koordinate ist, erfolgt keine Bewegung
3 Nun schwenkt die TNC die Bearbeitungsebene mit Vorschub
Q253; M144 ist im Zyklus intern aktiv
4 Die TNC positioniert das Werkzeug mit Vorschub FMAX auf den
Startpunkt der Bearbeitungsebene
5 Anschließend bewegt die TNC das Werkzeug in der
Werkzeugachse mit Vorschub Q253 auf den Sicherheitsabstand
Q460
6 Die TNC wälzt das Werkzeug auf dem zu verzahnenden
Werkstück in Längsrichtung mit dem definierten Vorschub
Q478 (beim Schruppen) oder Q505 (beim Schlichten) ab. Der
Bearbeitungsbereich wird dabei durch den Startpunkt in Z
Q551+Q460 und durch den Endpunkt in Z Q552+Q460 begrenzt
7 Wenn sich die TNC am Endpunkt befindet, zieht sie das
Werkzeug mit dem Vorschub Q253 zurück und positioniert es
zurück zum Startpunkt
8 Die TNC wiederholt den Ablauf 5-7 bis das definierte Zahnrad
hergestellt ist
9 Abschließend positioniert die TNC das Werkzeug auf die sichere
Höhe Q260 mit dem Vorschub FMAX
10 Die Bearbeitung endet im geschwenkten System
11 Bewegen Sie nun selbstständig Ihr Werkzeug auf eine sichere
Höhe und schwenken die Bearbeitungsebene zurück
12 Programmieren Sie nun unbedingt Zyklus 801
KOORDINATENSYSTEM ZURÜCKSETZEN und M145
