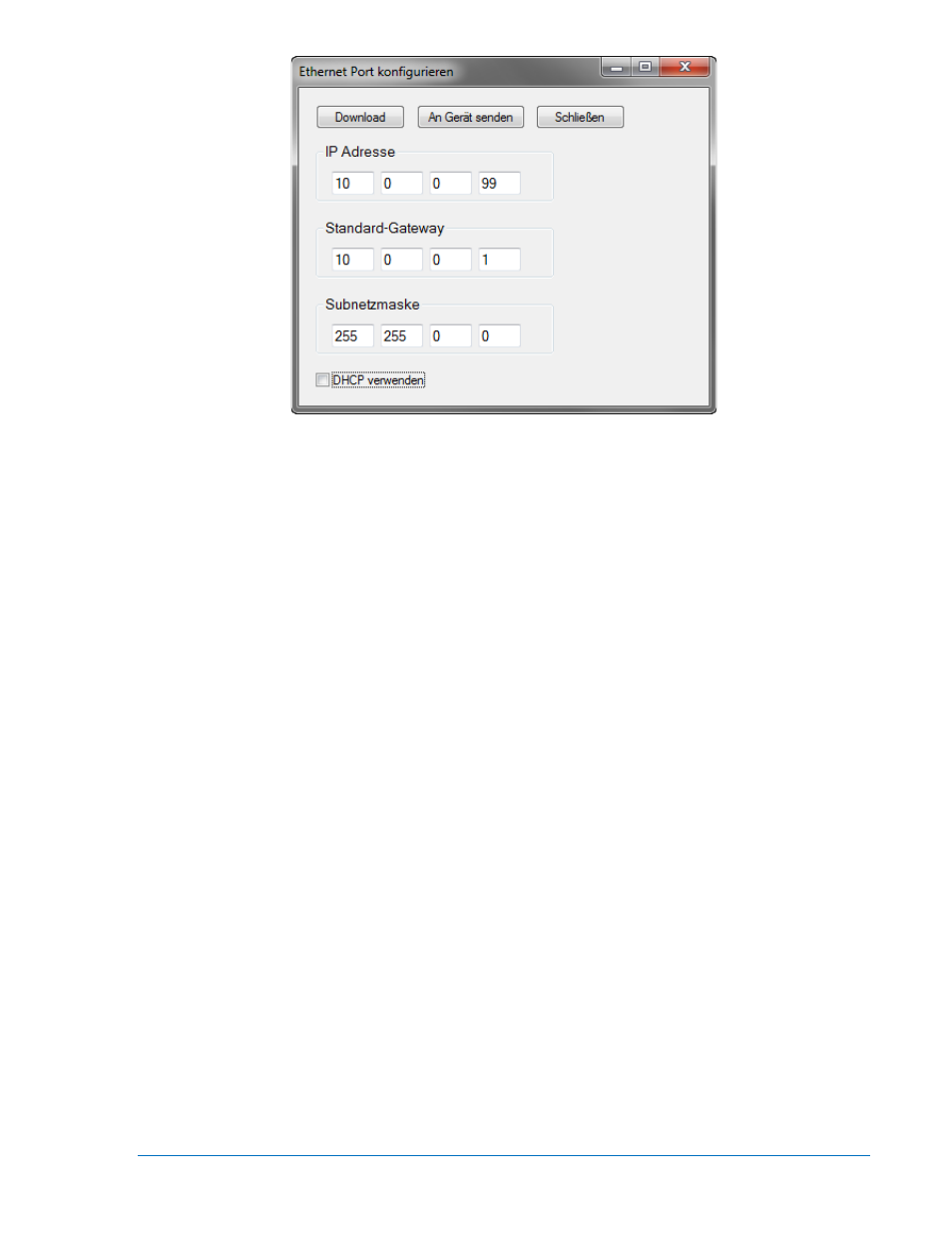

Abbildung 4-11. Konfiguration Ethernet Schnittstelle
Die konfigurierbaren Einstellungen beinhalten:
IP Adresse:
Die Internetprotokolladresse, die vom LSM-2020 verwendet werden soll.
Standard-Gateway:
Standard Host, der Daten sendet, die für einen Host bestimmt sind, der
sich nicht im Subnetz des Netzwerks befindet.
Subnetzmaske:
Maske, die verwendet wird, um den Bereich des aktuellen Netzwerk-
Subnetzes zu ermitteln.
DHCP verwenden:
Konfiguriert automatisch die IP Adresse, den Standard-Gateway und die
Subnetzmaske über DHCP. Dies kann nur verwendet werden, wenn im
Ethernet Netzwerk ein ordnungsgemäß konfigurierter DHCP Server läuft.
Das LSM-2020 agiert nicht als DHCP Server.
Die Werte für diese Option sollten Sie vom Administrator des Standortes beziehen, wenn vorgesehen
ist, dass das LSM-2020 das Netzwerk mit anderen Geräten teilt. Arbeitet das LSM-2020 in einem
isolierten Netzwerk, kann die IP Adresse aus einem der folgenden Bereiche ausgewählt werden, wie
dies in der IETF Veröffentlichung RFC 1918, Adresszuweisung für private Netzwerke beschrieben
wird.
10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
Wenn das LSM-2020 in einem isolierten Netzwerk arbeitet, kann die Subnetzmaske auf 0.0.0.0
belassen werden, und der Standard-Gateway kann als eine beliebige gültige IP Adresse aus dem
gleichen Bereich wie die LSM-2020 IP-Adresse gewählt werden.
3. Klicken Sie die Schaltfläche An Gerät Senden, die Sie im Fenster Konfiguration Ethernet Schnittstelle
finden. Es wird ein Bestätigungsdialog eingeblendet, der den Benutzer darüber informiert, dass das
LSM-2020 neu starten wird, nachdem die Einstellungen gesendet wurden. Klicken Sie auf Ja, um die
Einstellungen zu senden. Nachdem die Einheit neu gestartet wurde und die Hochfahr-Sequenz
abgeschlossen ist, ist das LSM-2020 bereit für die Verwendung in einem Netzwerk.
4. Falls erforderlich, können die LSM-2020 Einstellungen verifiziert werden, indem Sie Einstellungen
und Logik herunterladen im Menü Kommunikation wählen. Die aktiven Einstellungen werden aus dem
LSM-2020 und dem DGC-2020 heruntergeladen. Überprüfen Sie, dass die heruntergeladenen
Einstellungen denen entsprechen, die Sie zuvor gesendet haben.
5. Die Verbindung zum DGC-2020 kann mittels Ethernet über ein LSM-2020 mit ordnungsgemäß
konfigurierten Netzwerkeinstellungen hergestellt werden. Wenn Sie eine neue Verbindung zum
DGC-2020 aufbauen, ermöglicht die in Abbildung 4-5 dargestellte Option Ethernet Verbindung dem
Benutzer, die IP Adresse des LSM-2020 einzugeben, zu dem verbunden werden soll. Die
