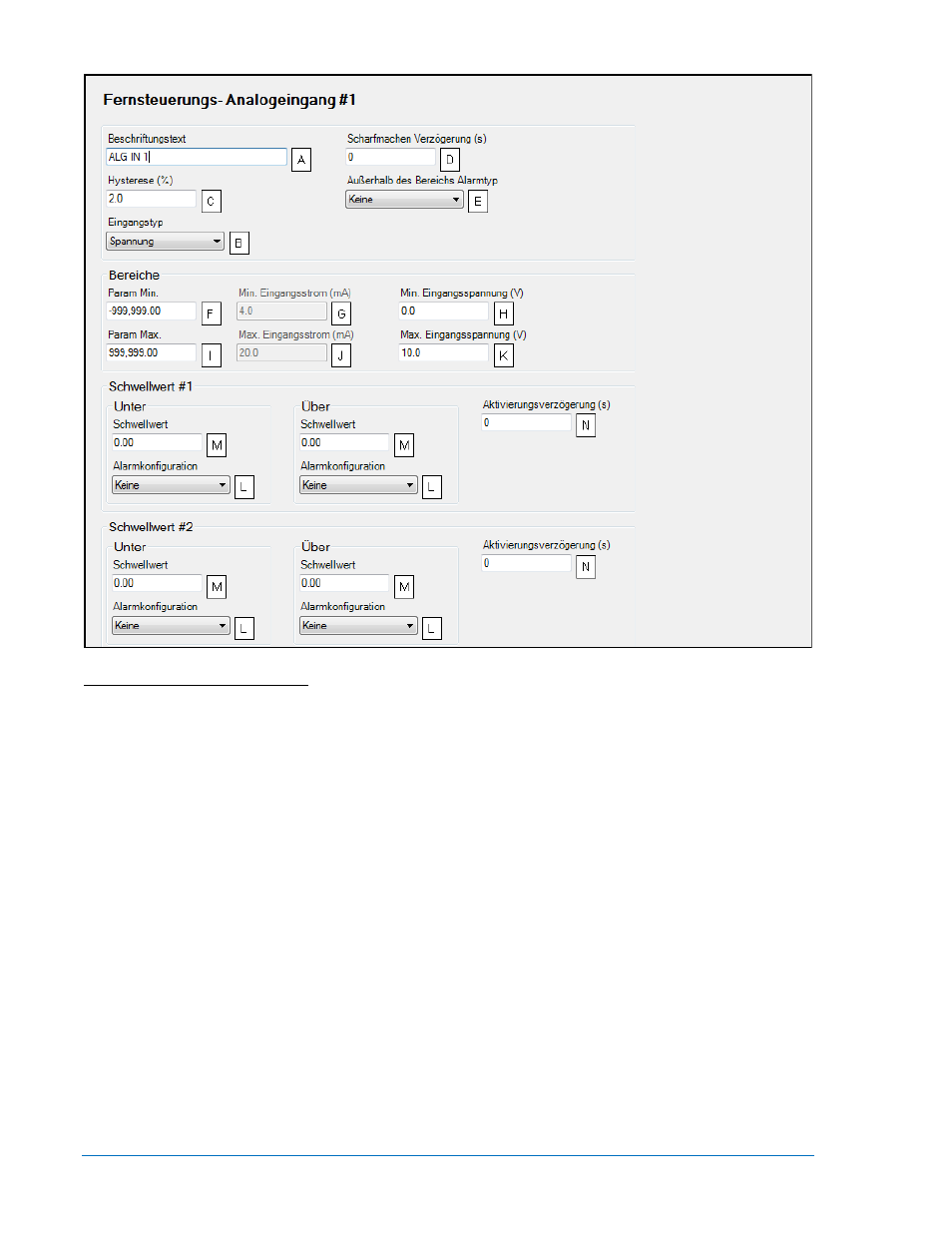

Abbildung 4-38. Externer Analogeingang #1
A Beschriftungstext: Eine alphanumerische Zeichenkette mit maximal 16 Zeichen.
B Eingangstyp: Spannung oder Strom.
C Hysterese: Einstellbar von 0 bis 100% in Schritten von 0,1%.
D Scharfstellverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
E Außerhalb des Bereichs Alarmtyp: Kein, Alarm, Voralarm oder Nur Status.
F Param Min.: Einstellbar von –999,0 bis +999,0 in Schritten von 0,1.
G Min. Eingangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
H Min. Eingangsspannung: Einstellbar von 0 bis 10 V in Schritten von 0,1 V.
I Param Max.: Einstellbar von –999,0 bis +999,0 in Schritten von 0,1.
J Max. Eingangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
K Max. Eingangsspannung: Einstellbar von 0 bis 10 V in Schritten von 0,1 V.
L Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
M Schwellwert: Einstellbar von –999,0 bis +999,0 in Schritten von 0,1.
N Aktivierungsverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
Externe RTD Eingänge
Ein optionales AEM-2020 (Analogerweiterungsmodul) stellt acht RTD Eingänge zur Verfügung. Um die
Identifizierung der RTD Eingänge zu vereinfachen, kann jedem Eingang ein benutzerdefinierter Name
A
zugewiesen werden.
Wählen Sie den Hysteresebetrag B und den RTD Typ C . Die RTD Eingänge werden immer überwacht, und
ihr Status wird in den entsprechenden Messfenstern angezeigt. Eine vom Benutzer einstellbare
Scharfstellverzögerung
D ermöglicht die Konfiguration der Überwachung des RTD Eingangsschwellwertes
auf eine von zwei Arten.(1) Wenn die Scharfstellverzögerung auf Null gestellt ist, wird die
Schwellwertüberwachung die ganze Zeit durchgeführt, unabhängig davon, ob der Motor läuft oder
nicht.(2) Wenn die Scharfstellverzögerung auf einen Wert ungleich Null eingestellt ist, beginnt die
