Seite 435: Voltage regulator, Governor, Dgc-2020
Englisch
Deutsch
To Other LSM-2020s
Zu anderen LSM-2020
Industrial Ethernet Switch
Ethernet Switch nach Industriestandard
Load Share Line
Lastteilungsleitung
CAN L (Low)
CAN L (Low)
CAN H (High)
CAN H (High)
GND (Ground)
GND (Masse)
Ethernet
Ethernet
LS
LS (Lastteilung)
AVR
AVR
GOV
GOV (Drehzahlregler)
Gen Breaker Control
Gen Unterbrechersteuerung
GEN
GEN
Bus Metering
Busmessung
ENGINE
MOTOR
LOAD
LAST
Up to 16 LSM-2020s are supported on one
network.
In einem Netzwerk werden bis zu 16 LSM-2020
unterstützt.
Verbindungen, die AVR', GOV' und LS' verwenden
Additional Klemmen bieten eine Anschlussmöglichkeit, um Widerstände in Reihe zu den GOV, AVR und
LS Analogausgängen zu schalten. Diese Klemmen sind intern nicht mit dem LSM-2020 verbunden.
Abbildung 9-10 zeigt Verbindungen, die die zusätzliche AVR’ Klemme als Anschlusspunkt verwenden.

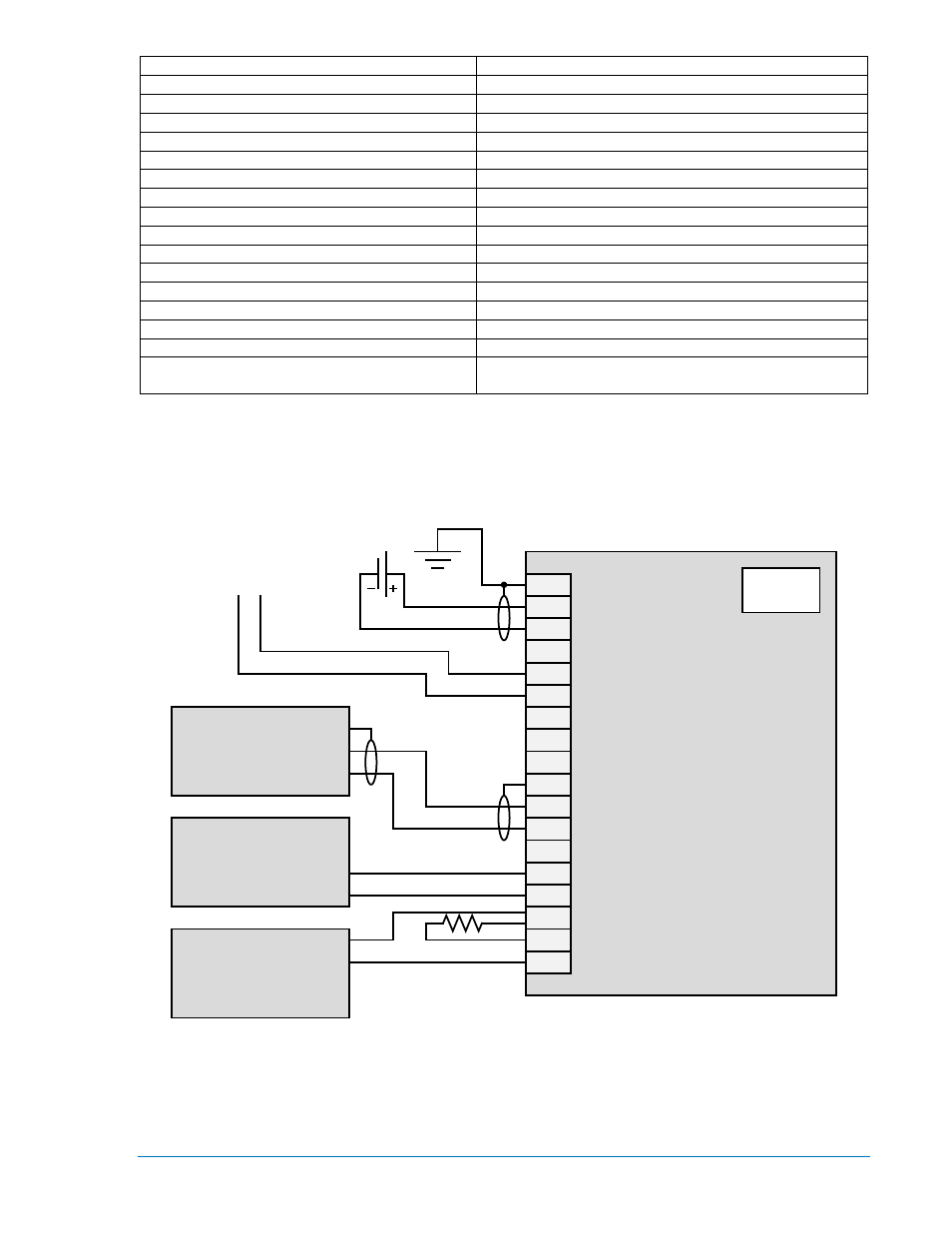

Abbildung 9-10. Verbindungen, die AVR', GOV' und LS' Klemmen verwenden
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Voltage
Regulator
Analog
Aux
Input
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-82
12 or
24 Vdc
To System Load
Share Line
94002009900 Rev X
DGC-2020 LSM-2020 (Lastteilungsmodul)
9-15
