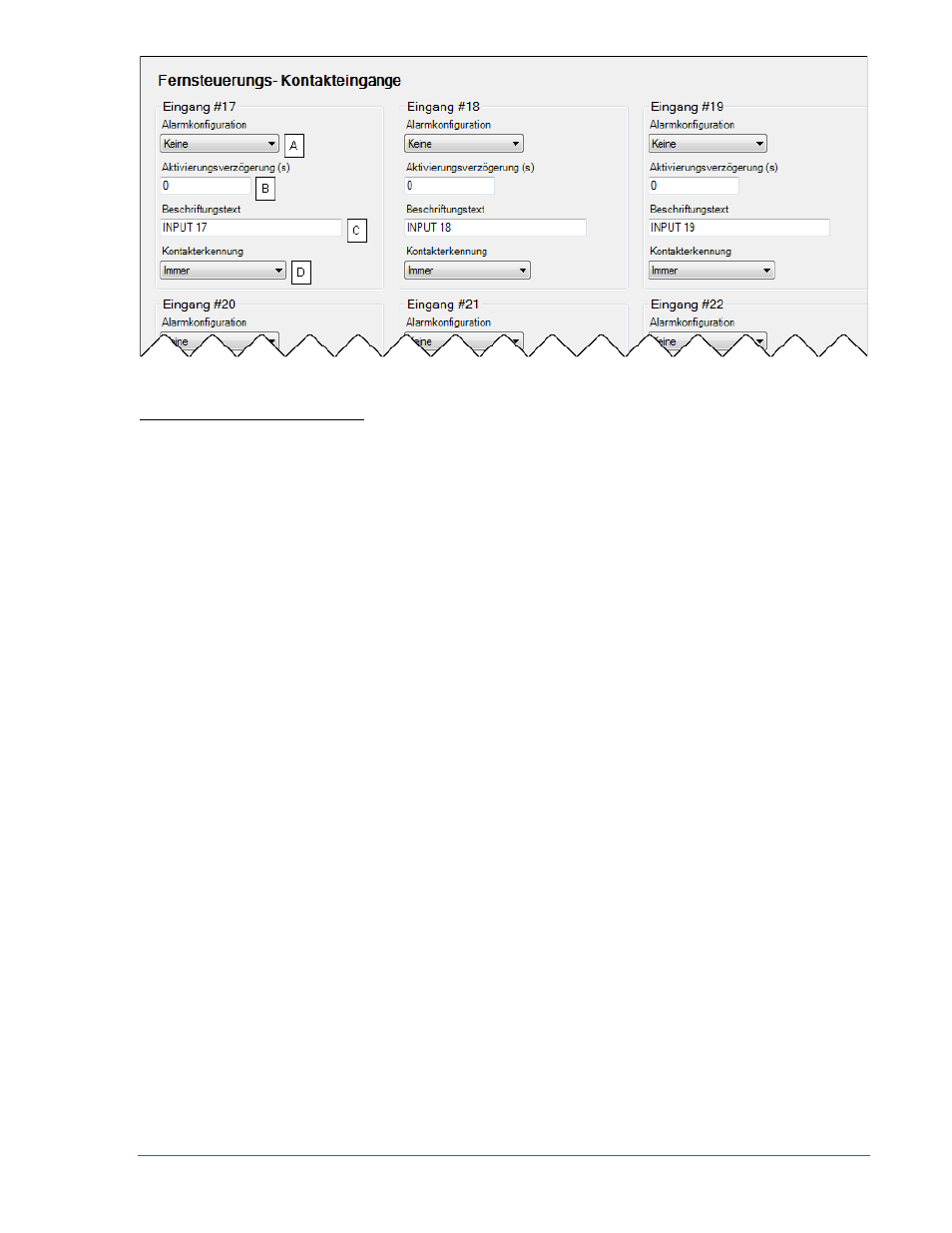

Abbildung 4-37. Externe Kontakteingänge
A Alarmkonfiguration: Kein, Alarm oder Voralarm.
B Aktivierungsverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
C Beschriftungstext: Eine alphanumerische Zeichenkette mit maximal 16 Zeichen.
D Kontakterkennung: Immer oder nur, wenn Motor läuft.
Externe Analogeingänge
Ein optionales AEM-2020 (Analogerweiterungsmodul) stellt acht Analogeingänge zur Verfügung. Um die
Identifizierung der Analogeingänge zu vereinfachen, kann jedem Eingang ein benutzerdefinierter Name
A
zugewiesen werden.
Wählen Sie den Eingangstyp B und den Hysteresebetrag C . Die Analogeingänge werden immer überwacht
und ihr Status wird in den entsprechenden Messfenstern angezeigt. Eine vom Benutzer einstellbare
Scharfstellverzögerung
D ermöglicht die Konfiguration der Überwachung des
Analogeingangsschwellwertes auf eine von zwei Arten.(1) Wenn die Scharfstellverzögerung auf Null
gestellt ist, wird die Schwellwertüberwachung die ganze Zeit durchgeführt, unabhängig davon, ob der
Motor läuft oder nicht.(2) Wenn die Scharfstellverzögerung auf einen Wert ungleich Null eingestellt ist,
beginnt die Schwellwertüberwachung, wenn die Scharfstellverzögerung abgelaufen ist, nachdem der
Motoranlauf abgeschlossen ist. Wenn dies entsprechend aktiviert ist, alarmiert ein 'Außerhalb des
Bereichs' Alarm
E den Benutzer über ein offenes oder beschädigtes Analogeingangskabel.
Für den gewählten Eingangstyp müssen Bereiche eingestellt werden. Param Min F entspricht dem min.
Eingangsstrom G oder der min. Eingangsspannung H und Param Max I entspricht dem max. Eingangsstrom J
oder der max. Eingangsspannung K .
Jeder Analogeingang kann individuell dafür konfiguriert werden, um einen Alarm, Voralarm oder Nur
Status
L zu melden, wenn das analoge Eingangssignal den Schwellwert- über oder unterschreitet M . Eine
vom Benutzer einstellbare Aktivierungsverzögerung N verzögert die Alarmmeldung, nachdem der
Schwellwert überschritten wurde.
Die externen Analogeingänge werden in ein programmierbares BESTLogicPlus Logikschema
eingebunden, indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für
weitere Informationen Kapitel 5, BESTLogicPlus Programmierbare Logik.
Ein externer Analogeingang ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" gesetzt wurde. Der
Status des externen Analogeingangs steht der programmierbaren Logik von BESTlogicPlus zur
Verfügung, wenn "Nur Status" ausgewählt wurde.
Das Fenster des Externen Analogeingangs Nr. 1 von BESTCOMSPlus wird in Abbildung 4-38 dargestellt.
