Anschlüsse für typische anwendungen, Anschlüsse für typische anwendungen -13, Abbildung 9-8. typische lsm-2020 anschlüsse -13 – Basler Electric DGC-2020 Benutzerhandbuch
Seite 433: Lsm-2020, Voltage regulator, Governor, Dgc-2020
Ethernet Schnittstelle
Das LSM-2020 verfügt über Ethernet Fähigkeit. Das LSM-2020 wird mit einem PC über eine RJ-45
Buchse (J3) verbunden.
Es werden industrielle Ethernet Geräte empfohlen, die den IEC 61000-4 Spezifikationen entsprechen.
Anschlüsse für typische Anwendungen
Abbildung 9-8 zeigt typische Anschlüsse für das LSM-2020. Abbildung 9-9 stellt eine typische Verbindung
von drei Systemen dar, die über separate Lastteilungsmodule miteinander verknüpft sind.
Englisch
Deutsch
Shield
Abschirmung
To System Load Share Line
Zur Lastteilungsleitung des Systems
CAN H (High)
CAN H (High)
CAN L (Low)
CAN L (Low)
Governor
Drehzahlregler
Analog Aux Input
Analoger Hilfseingang
Voltage Regulator
Spannungsregler
GND (Ground)
GND (Masse)
B+/– (Battery)
B+/– (Batterie)
LS’/–/+ (Load Share)
LS’/–/+ (Lastteilung)
GOV’/–/+ (Governor)
GOV’/–/+ (Drehzahlregler)
AVR’/–/+ (Automatic Voltage Regulator)
AVR’/–/+ (Automatischer Spannungsregler)
Ethernet
Ethernet

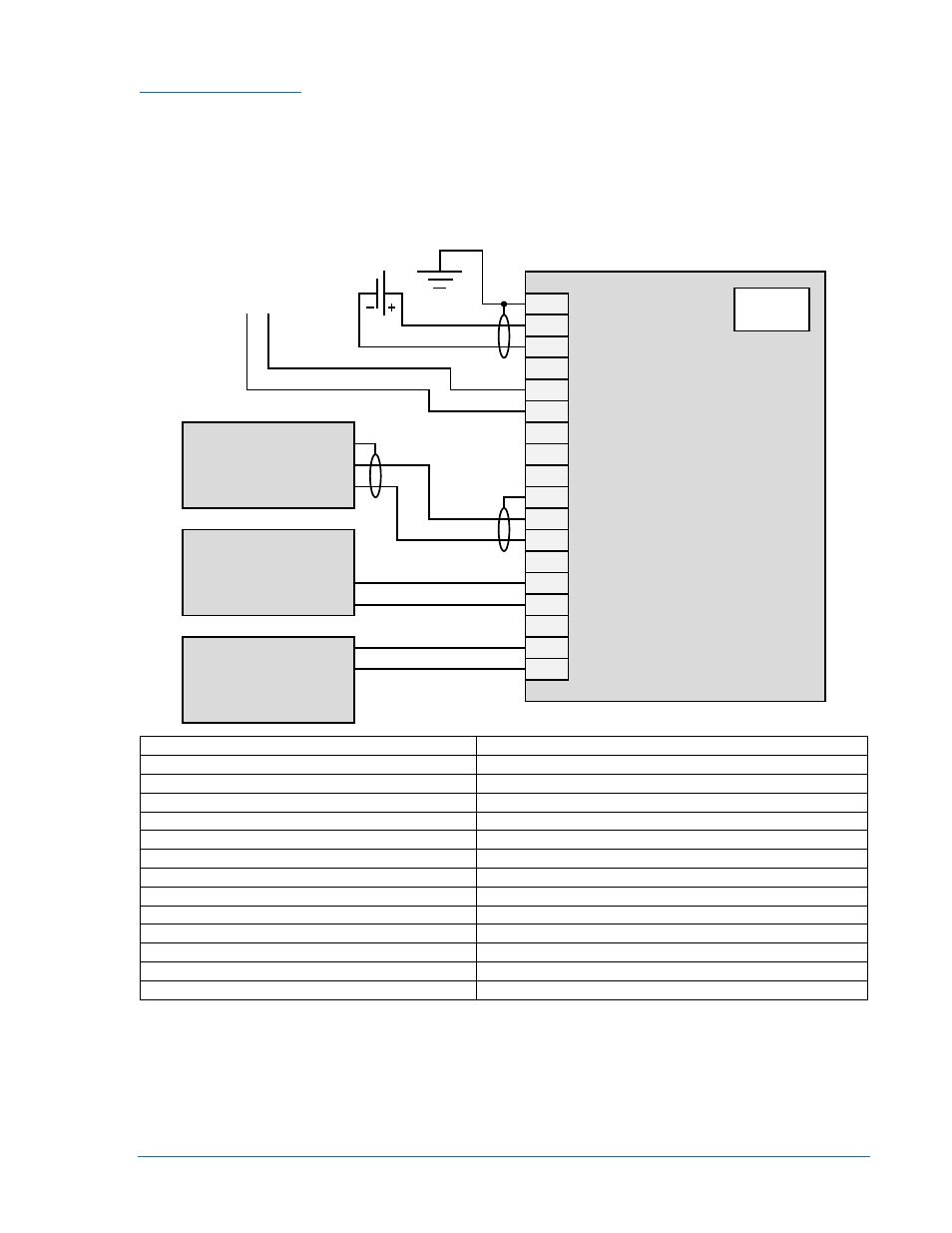

Abbildung 9-8. Typische LSM-2020 Anschlüsse
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Voltage
Regulator
Analog
Aux
Input
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-81
12 or
24 Vdc
To System Load
Share Line
94002009900 Rev X
DGC-2020 LSM-2020 (Lastteilungsmodul)
