h. Über Schwellwert – Dieser Parameter bestimmt, wann ein Status, Alarm oder Voralarm
gemeldet wird.
i.
Über Schwellwert Alarmkonfiguration – Wählen Sie Kein zum Deaktivieren, Nur Status, um
den Schwellwertstatus für die programmierbare Logik von BESTlogicPlus bereitzustellen,
Voralarm, um einen Voralarm zu melden oder Alarm, um einen Alarm zu melden.
j.
Aktivierungsverzögerung(en) – Diese Einstellung bestimmt, für wie lange der Schwellwert 2
Zustand wahr sein muss, bevor ein Alarm oder Voralarm gemeldet wird. Dieser Zeitraum wird
von der Erkennung für Über Schwellwert 2 und Unter Schwellwert 2 gemeinsam benutzt.
Konfiguration der externen RTD Eingänge am AEM-2020
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE EINGÄNGE >
THERMOEINGÄNGE > RTD EIN 1 bis 8
Viele der Einstellungen für externe RTD Eingänge sind ähnlich der Einstellungen für externe
Analogeingänge. Siehe Abbildung 7-27.

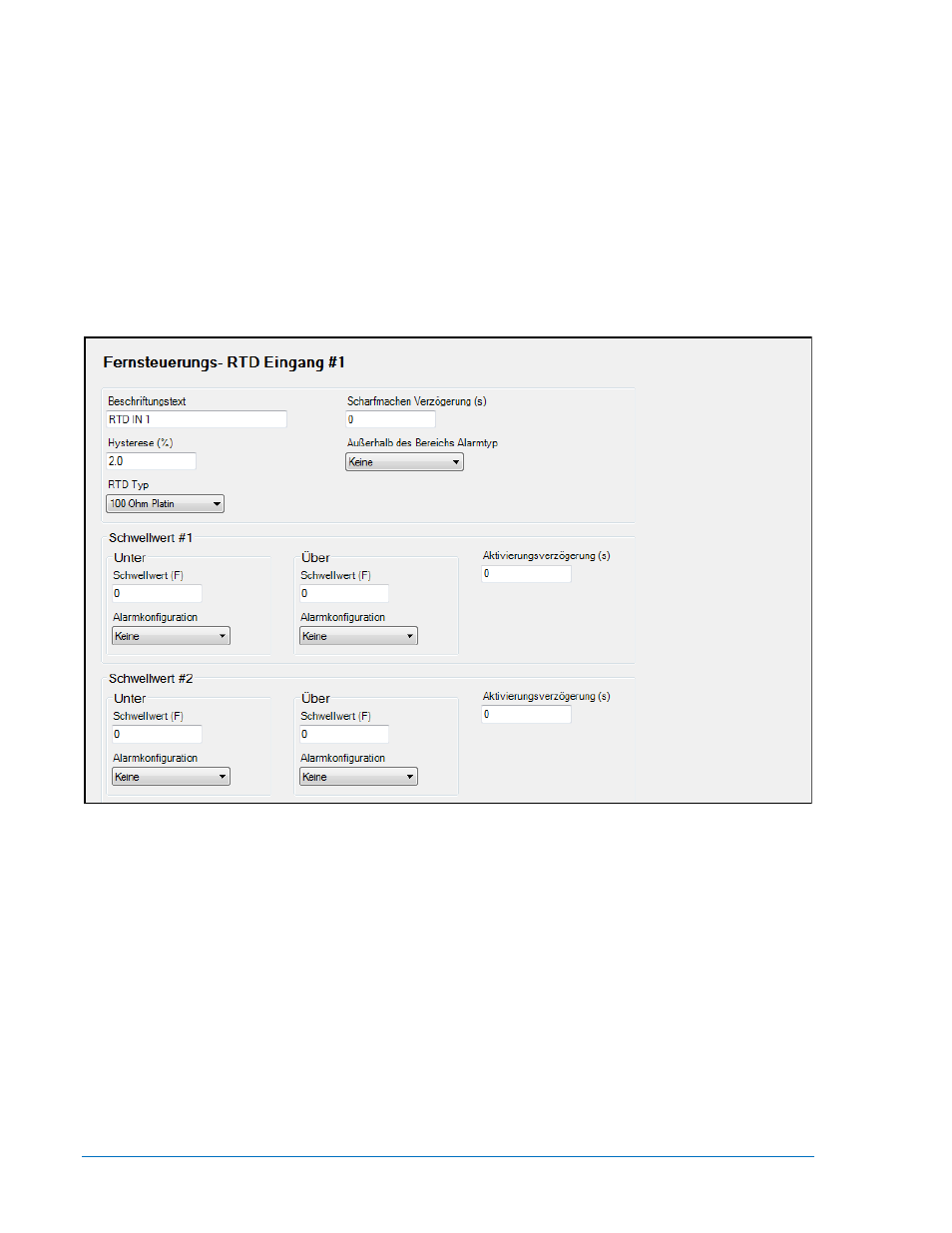

Abbildung 7-27. Einstellungs-Explorer, Programmierbare Eingänge, Fenster Externe RTD Eingänge
Konfigurieren Sie die folgenden Parameter:
1. Beschriftungstext – Geben Sie eine zutreffende Beschreibung für die Verwendung des Eingangs ein.
Dieser Text wird in der BESTlogicPlus programmierbaren Logik neben dem Schwellwertstaus und
dem zugehörigen Alarm- und Voralarmstatus angezeigt sowie im Ereignisprotokoll, wenn einer der
Eingangschwellwerte als ein Alarm oder Voralarm konfiguriert wurde.
2. Hysterese (%) – Geben Sie einen Wert für die gewünschte Hysterese für die Schwellwerterkennung
an. Dies hilft dabei, unregelmäßige Erkennung von Schwellwerten zu vermeiden.
3. RTD Typ – Wählen Sie 100 Ohm Platin oder 10 Ohm Kupfer, passend zu dem RTD, der den Eingang
ansteuert.
4. Scharfstellverzögerung – Die Scharfstellverzögerung ist die Wartezeit nach Motorstart, bevor die
Überwachung beginnt. Stellen Sie die Scharfstellverzögerung auf Null, wenn kontinuierliche
Überwachung gewünscht wird, auch wenn der Motor nicht läuft. Werte ungleich Null bestimmen, dass
der Eingang überwacht wird, nachdem die programmierte Zeit nach einem Motorstart abgelaufen ist.
5. Außerhalb des gültigen Bereichs Alarmtyp – Ein 'Außerhalb' Zustand tritt ein, wenn der DGC-2020
erkennt, dass sich der Eingang außerhalb des normalen, für den RTD erkannten Bereiches befindet.
