Seite 162: Generator pt einstellungen, Bustransformator einstellungen

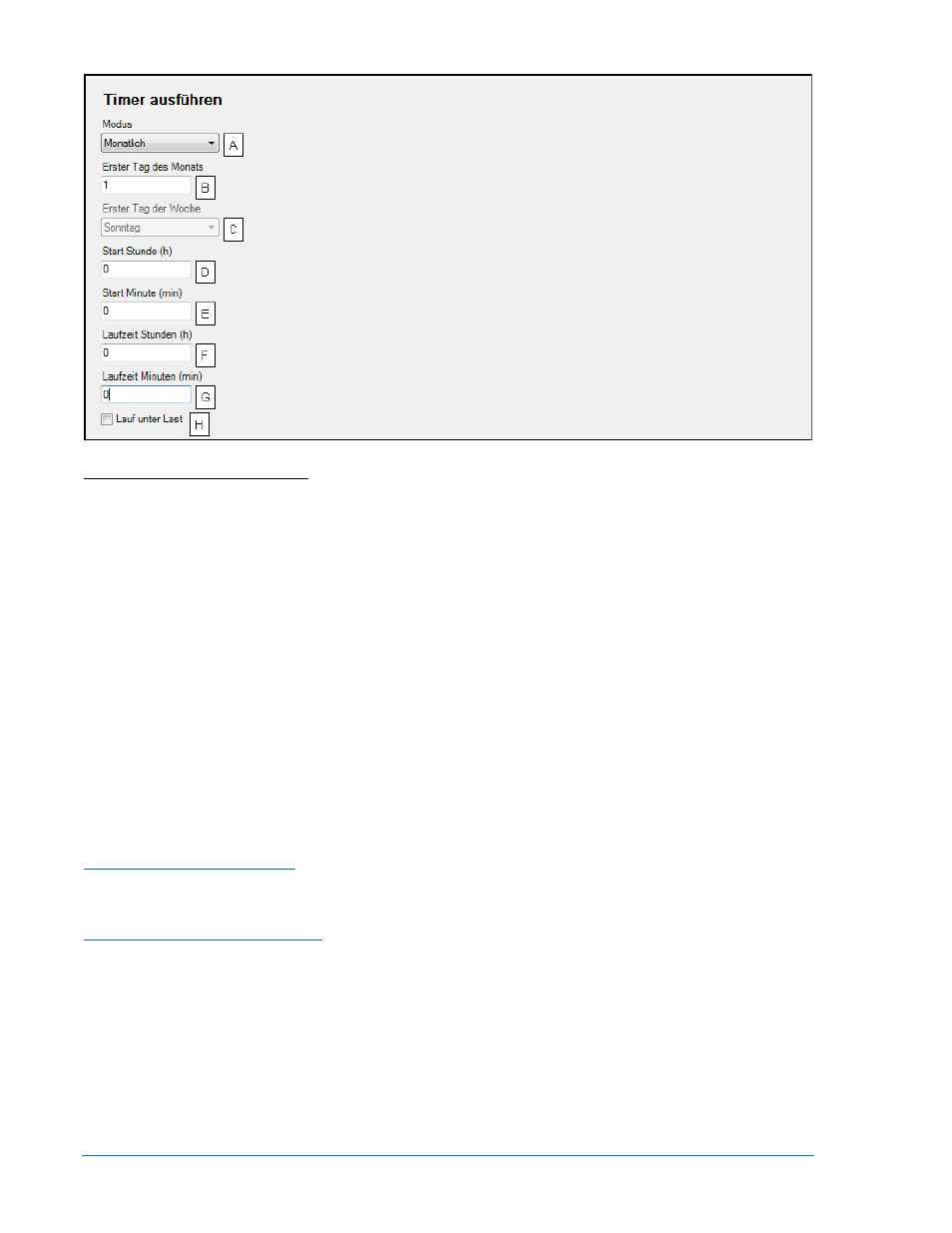

Abbildung 4-30. Prüflauf-Zeitgeber
A
Modus: Monatlich, wöchentlich oder täglich.
B
Starttag des Monats: Einstellbar von 1 bis 31 in Schritten von 1.
C
Starttag der Woche: Sonntag, Montag, Dienstag, Mittwoch, Donnerstag, Freitag oder Samstag.
D
Start Stunde: Einstellbar von 0 bis 23 in Schritten von 1.
E
Start Minute: Einstellbar von 0 bis 59 in Schritten von 1.
F
Laufzeit Stunden: Einstellbar von 0 bis 23 in Schritten von 1.
G
Laufzeit Minuten: Einstellbar von 0 bis 59 in Schritten von 1.
H
Arbeit unter Last: Aktivieren oder deaktivieren.
Abtasttransformatoren
Drei Sätze von Transformatoreneinstellungen konfigurieren den DGC-2020 für den Betrieb mit einem
spezifischen System. Diese Einstellungen, zusammen mit der vom DGC-2020 erkannten
Generatorspannung, dem Generatorstrom und der Busspannung, ermöglichen es dem DGC-2020,
Systemwerte genau zu messen, Schutzfunktionen für den Generator zur Verfügung zu stellen und den
Generator mit dem Bus zu synchronisieren (nur Bauformnummer xxxxxxxAx).
Klicken Sie die Schaltfläche Nenndaten im Fenster Abtasttransformatoren, um die Nenndaten zu ändern
und klicken Sie die Schaltfläche Speichern, wenn Sie fertig sind. Klicken die Schaltfläche Abbrechen, um
die Änderungen zu verwerfen.
Generator PT Einstellungen
Die Generator PT Einstellungen legen die nominellen Primärseiten- (Generatorseite)
A
und
Sekundärseitenspannungspegel (DGC-2020 Seite)
B
am Generatorspannungs-Abtasttransformator fest.
Bustransformator Einstellungen
Die Primärseiten- und Sekundärseitennennwerte des Bustransformators werden für die Funktion
Automatischer Transfer Schalter verwendet, die einen einphasigen oder dreiphasigen* Buseingang
überwacht, um einen Netzausfall zu erkennen. Auch Controller, die mit einem automatischen
Synchronisator ausgestattet sind (Bauformnummer xxxxxxxAx), verwenden die Primärseiten- und
Sekundärseitennennwerte des Bustransformators. Die Einstellung für die Primärseite
C
legt die
Nennspannung fest, die an Phasen A und C des Busses anliegt. Die Einstellung für die Sekundärseite
D
legt die Nennspannung fest, die am Busspannungseingang des DGC-2020 erkannt wird.
∗ Dreiphasiger Buseingang steht nur für DGC-2020 mit Hardwareversion 3 zur Verfügung.
