Parallelbetriebs mit dem Versorgungsnetz wird dem DGC-2020 über das
Logikelement 'Parallel zum Netz' (ParToMains) in der programmierbaren Logik von
BESTlogicPlus gemeldet. Gehen Sie beispielsweise davon aus, dass die
Steigungsrate auf 10% pro Sekunde eingestellt ist. Ist der Bedarf 50% der
Maschinenkapazität, und der Generatorunterbrecher ist geschlossen, um den
Generator parallel zum Versorgungsnetz zu betreiben, wird es 5 Sekunden dauern,
bis der Ausgang auf den erforderlichen Pegel angestiegen ist. Ist der Bedarf 80 %,
wird dies 8 Sekunden dauern usw. Dies entspricht auch der Rate, mit der die
Maschine herunterfahren wird, wenn sie bei einem normalen Maschinenstopp offline
geht.
xvi. Grundlastpegel (%) – Wenn der kW Controller aktiv ist, bestimmt diese Einstellung
den Pegel der kW Nennkapazität der Maschine, die der DGC-2020 regelt, wenn der
Generator parallel zum Versorgungsnetz betrieben wird, wie dies durch das
Logikelement 'Parallel zum Netz' (ParToMains) Logikelement in der
programmierbaren Logik von BESTlogicPlus gemeldet wird.
xvii. Grundlastpegelquelle – Der Sollwert für den kW Controller (wenn dieser aktiviert ist)
kann entweder der in der Einstellung Grundlastpegel (%) gesetzte Wert sein, oder er
kann von einem Analogeingang am LSM-2020 oder AEM-2020
(Analogerweiterungsmodul) abgeleitet sein. Stellen Sie dies je nach den
Erfordernissen der Maschinenimplementierung auf Benutzerdefiniert oder auf einen
verfügbaren Analogeingang am LSM-2020 oder AEM-2020.
xviii. Grundlast Analog Max (%) – Diese Einstellung bestimmt den Wert der gemeldeten
kW, wenn die Grundlastpegelquelle auf einen Analogeingang eingestellt ist und
dieser Eingang an seinem Maximum liegt. Dieser Parameter kann nicht konfiguriert
werden, wenn Grundlastpegelquelle auf Benutzerdefiniert eingestellt ist.
xix. Grundlast Analog Min (%) – Diese Einstellung bestimmt den Wert der gemeldeten
kW, wenn die Grundlastpegelquelle auf einen Analogeingang eingestellt ist und
dieser Eingang an seinem Minimum liegt.
xx. Unterbrecher Öffnen Sollwert (%) – Diese Einstellung legt den maximalen kW Pegel
fest, an dem der DGC-2020 den Generatorunterbrecher nach Entlastung öffnen wird,
bevor er die Maschine während eines regulären Maschinenstopps im AUTO Modus
stoppt.
f. Konfigurieren Sie die Spannungs- und kVAr Steuerparameter.
Die Einstellungen der Parameter für die Spannungs- und kVAr Steuerung finden Sie in
BESTCOMSPlus
® unter EINSTELLUNGS-EXPLORER > DGC-2020 > EINSTELLUNGEN
VORSPANNUNGSSTEUERUNG > EINSTELLUNGEN AVR
VORSPANNUNGSSTEUERUNG. Siehe Abbildung 7-60.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > VORSPANNUNGSSTEUERUNG
> AVR VORSPANNUNGSSTEUERUNG

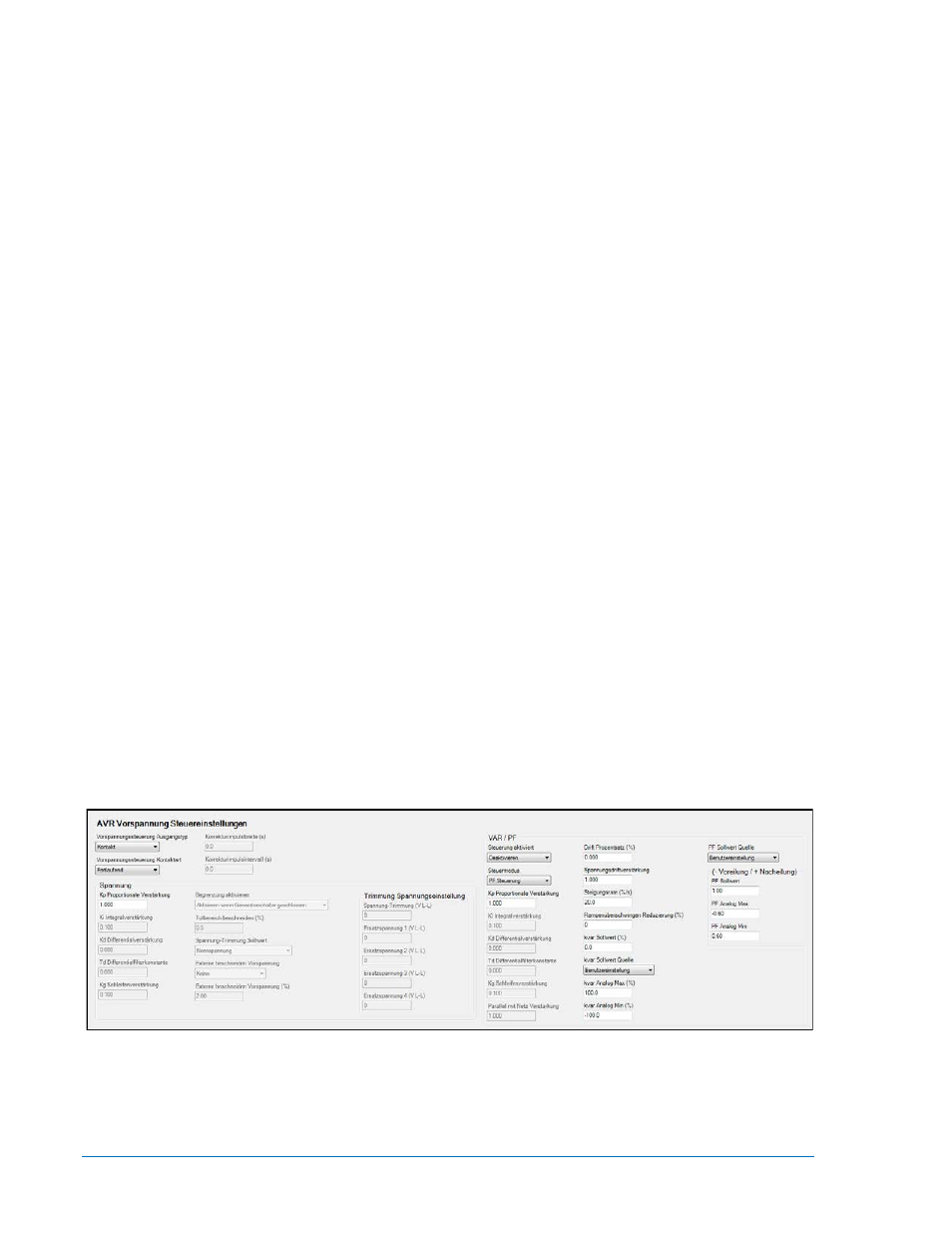

Abbildung 7-60. Einstellungs-Explorer, Einstellungen Vorspannungssteuerung, Fenster Einstellungen
AVR Vorspannungssteuerung
i. Vorspannungssteuerung Ausgangstyp – Wählen Sie Kontakt oder Analog,
entsprechend der Implementierung an der Maschine.
