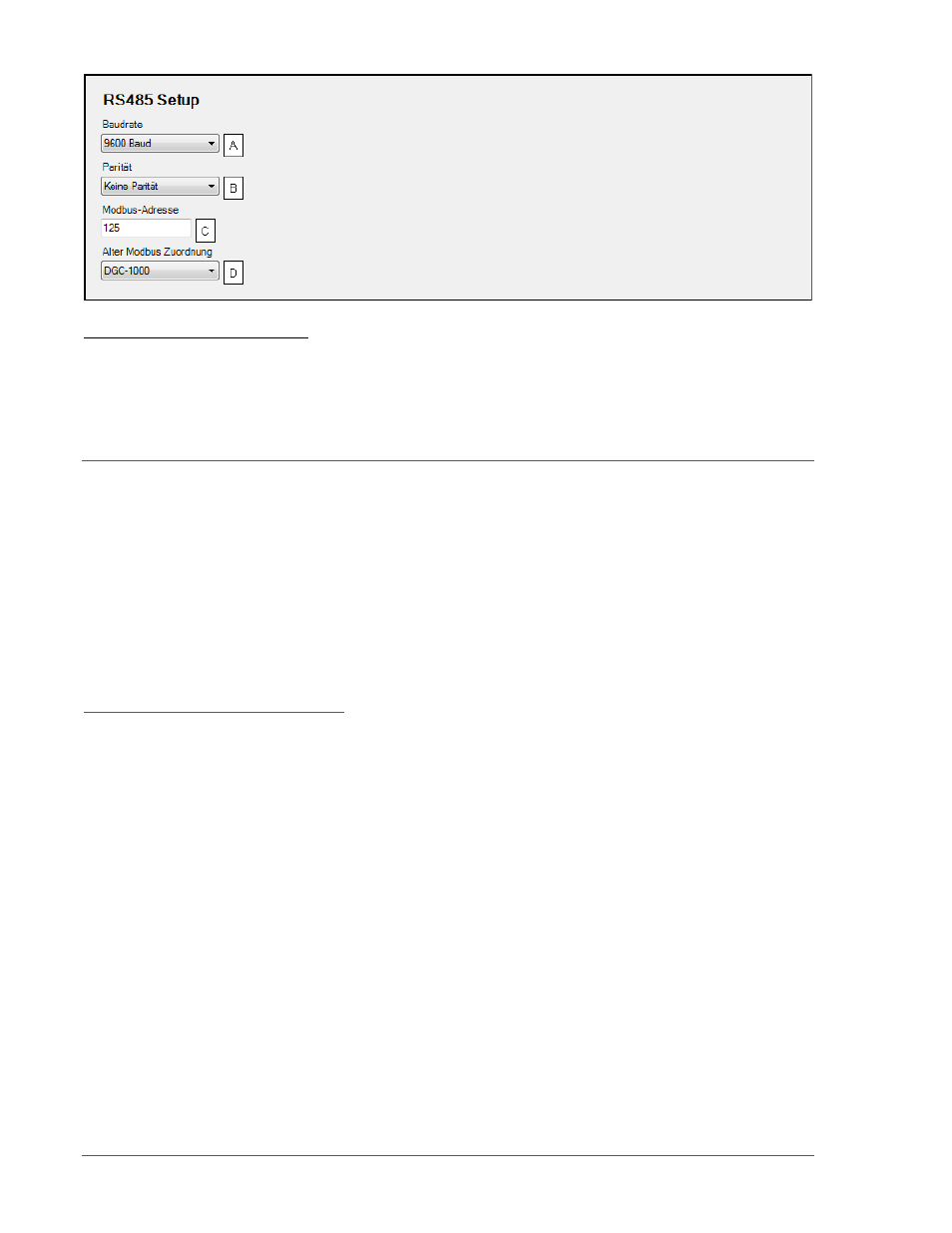

Abbildung 4-24. RS-485 Einrichtung
A Baudrate: Es kann ein Wert von 1200, 2400, 4800 oder 9600 gewählt werden.
B Parität: Keine Parität, Ungerade Parität oder Gerade Parität.
C Modbus-Adresse: Ein Wert zwischen 1 und 247 kann in Schritten von 1 eingegeben werden.
D Alter Modbus Zuordnung: DGC-1000, DGC-2000
Systemparameter
Systemparameter konfigurieren den DGC-2020 für den Betrieb in einer spezifischen Anwendung und
werden in acht Kategorien unterteilt: Systemeinstellungen und Nenndaten, Einrichtung externe Module,
Anlasseinstellungen, Automatischer Neustart, Prüflaufzeitgeber, Abtasttransformatoren, Relaissteuerung
und Auto Konfig Erkennung.
Systemeinstellungen und Nenndaten
Die folgenden Einstellungen werden dafür verwendet, den DGC-2020 für den Betrieb mit einer
bestimmten Genset-Anwendung zu konfigurieren. Konsultieren Sie Abbildung 4-1, Systemeinstellungen
und Abbildung 4-26, Nenndaten. Klicken Sie die Schaltfläche Bearbeiten im Fenster Nenndaten, um die
Nenndaten zu ändern und klicken Sie die Schaltfläche Speichern, wenn Sie fertig sind. Die Einstellungen
für die Abtasttransformatoren werden weiter hinten in diesem Kapitel unter Abtasttransformatoren
beschrieben.
Elektrische Parameter des Genset
Die vom DGC-2020 verwendeten elektrischen Parameter des Genset beinhalten die Anschlussart des
Genset, die Nennleistung und die Nennspannung.
Die vom DGC-2020 unterstützten Genset Anschlussarten A beinhalten drei Dreiphasenkonfigurationen
(Dreieckschaltung, Sternschaltung und Vierdraht-Dreieck) sowie zwei Einphasenkonfigurationen
(Abtastung über Phasen A und B oder A und C.)
Die Anschlussarten für die Busabtastung B beinhalten eine Phase und drei Phasen (nur Hardwareversion 3).
Die Einstellung für die Phasendrehung C ermöglicht eine Auswahl von ABC oder CBA Drehung
entsprechend der Phasendrehungsverbindung der Maschine. Der DGC-2020 berechnet den
Leistungswinkel als den Winkel zwischen der Phase AB Spannung und dem Phase B Strom und wendet
dann einen Winkelkompensationsfaktor an, der durch die Einstellung für die Phasendrehung bestimmt
wird. Wenn die tatsächliche Phasendrehungsverbindung der Maschine nicht zur
Phasendrehungseinstellung passt, so ist die Berechnung des Leistungswinkels falsch, was zu einer
falschen Berechnung für kW, kVAr und Leistungsfaktor führen könnte.
Der DGC-2020 ist kompatibel zu Gensets mit Nennleistungen D bis zu 9.999 kW und Nennspannungen E
bis zu 99.999 Vac.
Die Einstellung für den Systemtyp F wird für die Entscheidung über das Schließen des Unterbrechers auf
einen stromlosen Bus verwendet. Konsultieren Sie für weitere Informationen Kapitel 3,
Funktionsbeschreibung, Entscheidung über das Schließen des Unterbrechers auf einen stromlosen Bus.
Die Einstellung für die Ersatzfrequenz G bestimmt die Nenndrehzahl der Maschine für die
Drehzahlbegrenzungsfunktion, wenn das Logikelement Ersatzfrequenz wahr ist. Der DGC-2020
berechnet den Drehzahlbegrenzungssollwert dann neu als:
