Seite 171
Schwellwertüberwachung, wenn die Scharfstellverzögerung abgelaufen ist, nachdem der Motoranlauf
abgeschlossen ist. Wenn dies entsprechend aktiviert ist, alarmiert ein 'Außerhalb des Bereichs' Alarm
E
den Benutzer über ein offenes oder beschädigtes RTD Eingangskabel.
Jeder RTD Eingang kann individuell dafür konfiguriert werden, einen Alarm, Voralarm oder Nur Status
F
zu
melden, wenn das RTD Eingangssignal den Schwellwert über- oder unterschreitet
G
. Eine vom Benutzer
einstellbare Aktivierungsverzögerung
H
verzögert die Alarmmeldung, nachdem der Schwellwert
überschritten wurde.
Die externen RTD Eingänge werden in ein programmierbares BESTLogicPlus Logikschema
eingebunden, indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für
weitere Informationen Kapitel 5, BESTLogicPlus Programmierbare Logik.
Ein externer RTD Eingang ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" gesetzt wurde. Der
Status des externen RTD Eingangs steht der programmierbaren Logik von BESTlogicPlus zur Verfügung,
wenn "Nur Status" ausgewählt wurde.
Das Fenster des Externen RTD Eingangs Nr. 1 von BESTCOMSPlus wird in Abbildung 4-39 dargestellt.

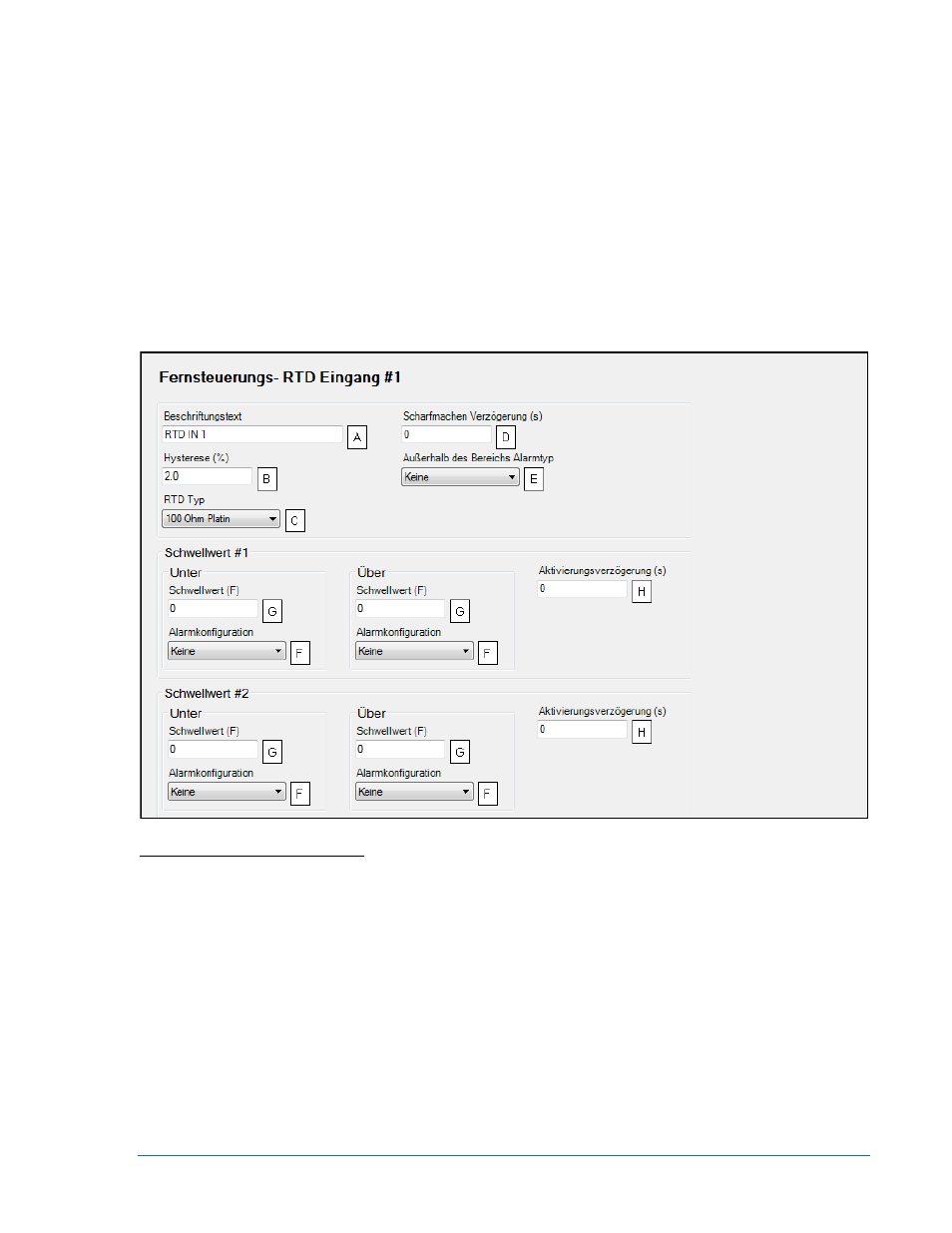

Abbildung 4-39. Externer RTD Eingang #1
A
Beschriftungstext: Eine alphanumerische Zeichenkette mit maximal 16 Zeichen.
B
Hysterese: Einstellbar von 0 bis 100% in Schritten von 0,1%.
C
RTD Typ: 100 Ohm Platin oder 10 Ohm Kupfer.
D
Scharfstellverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
E
Außerhalb des Bereichs Alarmtyp: Kein, Alarm, Voralarm oder Nur Status.
F
Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
G
Schwellwert: Einstellbar von -58 bis +482°F in Schritten von 1°F oder -50 bis +250°C
in Schritten von 1°C
H
Aktivierungsverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
Externe Thermoelement-Eingänge
Ein optionales AEM-2020 (Analogerweiterungsmodul) stellt zwei Thermoelementeingänge zur Verfügung.
Um die Identifizierung der Thermoelementeingänge zu vereinfachen, kann jedem Eingang ein
benutzerdefinierter Name
A
zugewiesen werden.
