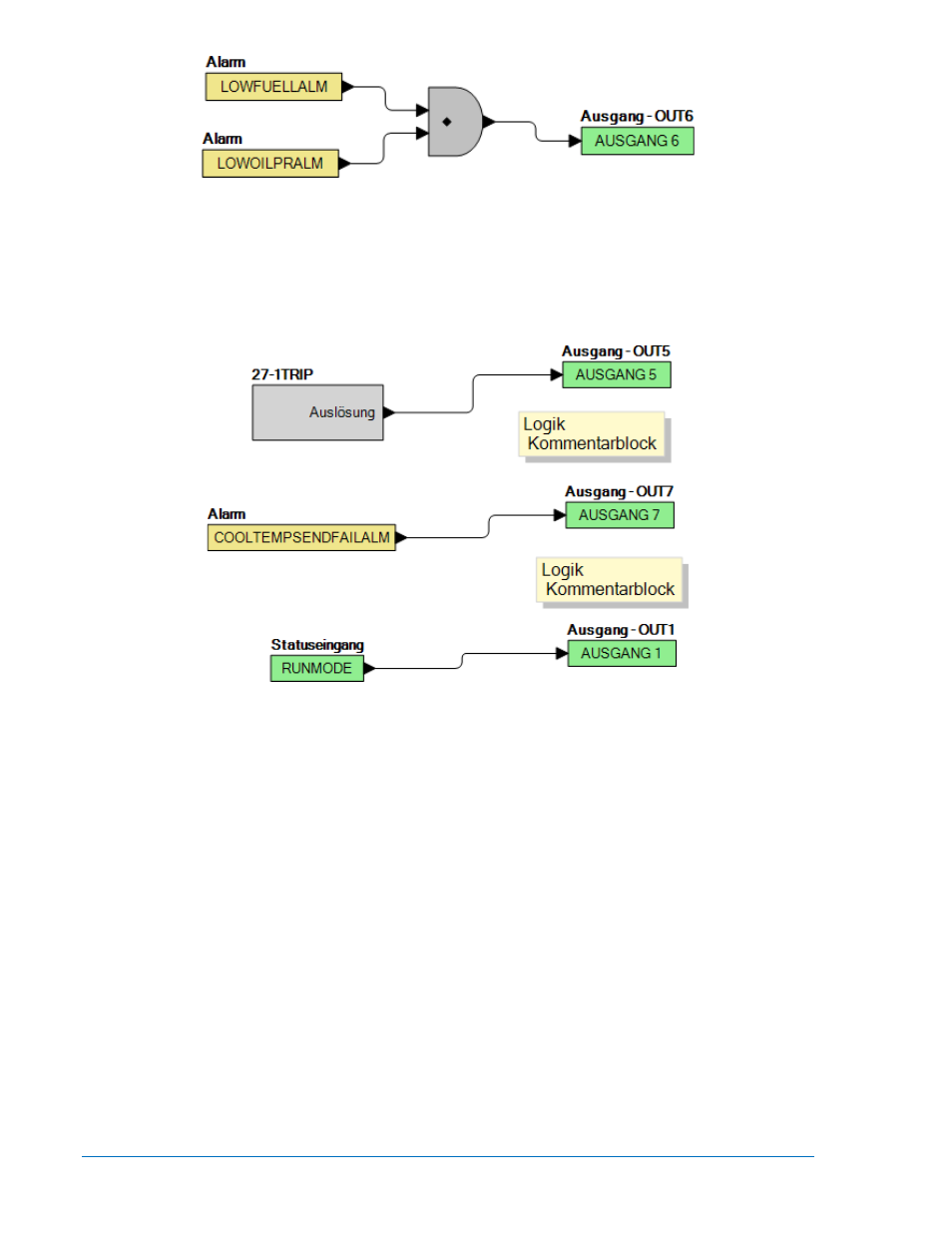

Abbildung 5-6. Beispiel 2 - Verbindungen AND Gatter
Beispiel 3 - Mehrere Logikverbindungen
In diesem Beispiel gibt es zwei Kommentarfelder, die in einem Logikschema platziert werden können.
Klicken Sie doppelt auf eine Kommentarbox, um den darin enthaltenen Text zu ändern. Ausgang 5 wird
WAHR, wenn 27TRIP WAHR ist. Ausgang 7 wird WAHR, wenn KühlmTemp Senderausfall WAHR ist.
Ausgang 1 wird WAHR, wenn der DGC-2020 im ARBEIT Modus ist (ARBEIT Modus WAHR). Siehe
Abbildung 5-6.
Abbildung 5-7. Beispiel 3 - Mehrere Logikverbindungen
