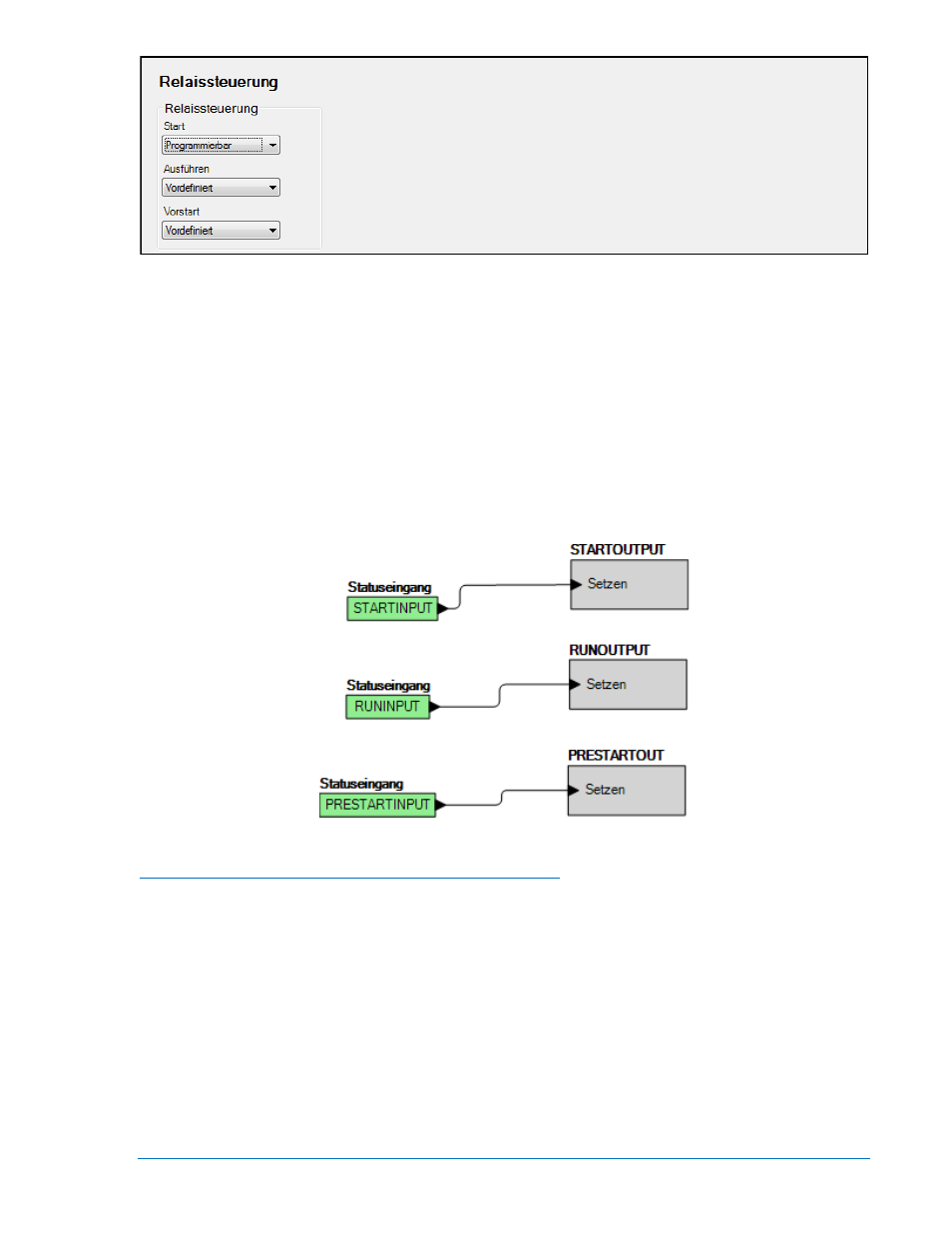

Abbildung 7-30. Einstellungs-Explorer, Systemparameter, Fenster Relaissteuerung
Wählen Sie für jedes Relais (Start, Arbeit und Vorstart), ob es seine vordefinierte Funktion verwenden soll
oder programmierbar gemacht werden soll.
Wird programmierbar für ein Relais ausgewählt, so wird es in der programmierbaren Logik von
BESTlogicPlus als logisches Element bereitgestellt. Die Namen der Elemente sind Start Ausgang,
Vorstart Ausgang und Arbeit Ausgang. Die vordefinierte Funktionalität steht in der Logik als Eingang zur
Verfügung. Wurde programmierbar als Relaissteuermodus ausgewählt, verbinden Sie die entsprechende
vordefinierte Eingangsfunktion mit dem Relais und es funktioniert so, als wäre vordefiniert als sein Relais-
Steuerungstyp ausgewählt. Es kann jedoch eine andere Logik damit kombiniert werden, um einen
vielseitigeren Betrieb zu ermöglichen. Wenn für ein Relais programmierbar gewählt wurde, es aber nicht
in der Logik verwendet wird, schließt das Relais nie.
Ein Logikbeispiel, das bei allen drei Relais die vordefinierten Eingänge direkt mit den "programmierbaren"
Relaisausgängen verbindet, wird in Abbildung 7-31 dargestellt.
Abbildung 7-31. Logikbeispiel für programmierbare Relais
Einrichten der konfigurierbaren Elemente im DGC-2020
Konfigurierbare Elemente werden mit der programmierbaren Logik von BESTlogicPlus verwendet, um es
einem Benutzer zu ermöglichen, eine Logik zu realisieren, die einen Alarm oder Voralarm verursacht.
Dies kann verwendet werden, um eine Schutzfunktion aufzubauen, die nicht Teil der
Standardschutzfunktionen des DGC-2020 ist. Siehe Abbildung 7-32.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE AUSGÄNGE >
KONFIG ELEMENTE
Die Parameter für konfigurierbare Elemente sind denen für programmierbare Eingänge ähnlich. Stellen
Sie für jedes konfigurierbare Element folgende Parameter ein:
1. Alarmkonfiguration – Wählen Sie Kein, Alarm oder Voralarm. Wenn ein Alarm auftritt, wird dieser
durch das Signalhorn mit einem hohen Dauerton gemeldet und der Motor schaltet ab. Wenn ein
Voralarm eintritt, wird dies durch das Signalhorn mit abwechselndem Ein / Aus Tonsignal gemeldet
und der Motor läuft weiter. Ist Kein ausgewählt, behält das Element lediglich seinen Status. Der
Status steht der programmierbaren Logik von BESTlogicPlus unabhängig von der Einstellung für die
Alarmkonfiguration als Eingang zur Verfügung.
