Mehrgeneratormanagement
Diese Gruppe von Einstellungen wird verwendet, wenn ein optionales LSM-2020 (Lastteilungsmodul) mit
dem DGC-2020 verbunden ist. Die Einstellungen für das Mehrgeneratormanagement bestehen aus den
Einstellungen für den AVR Ausgang, den Drehzahlreglerausgang, den Lastteilungsausgang, den
bedarfsabhängigen Start/Stopp, die Generatorsequenzierung und die Netzwerkkonfiguration.
AVR Ausgang
Der AVR Ausgang
A
des LSM-2020 wird dazu verwendet, den Spannungssollwert des Generators zu
ändern. Ist die Reaktion
B
auf Erhöhen eingestellt, wird eine erhöhte Vorspannung zu einer höheren
Spannung führen. Ist die Reaktion
B
auf Verringern eingestellt, wird eine erhöhte Vorspannung zu einer
niedrigeren Spannung führen. Es werden Einstellungen für minimalen Ausgangsstrom
C
, maximalen
Ausgangsstrom
D
, minimale Ausgangsspannung
E
und maximale Ausgangsspannung
F
bereitgestellt.

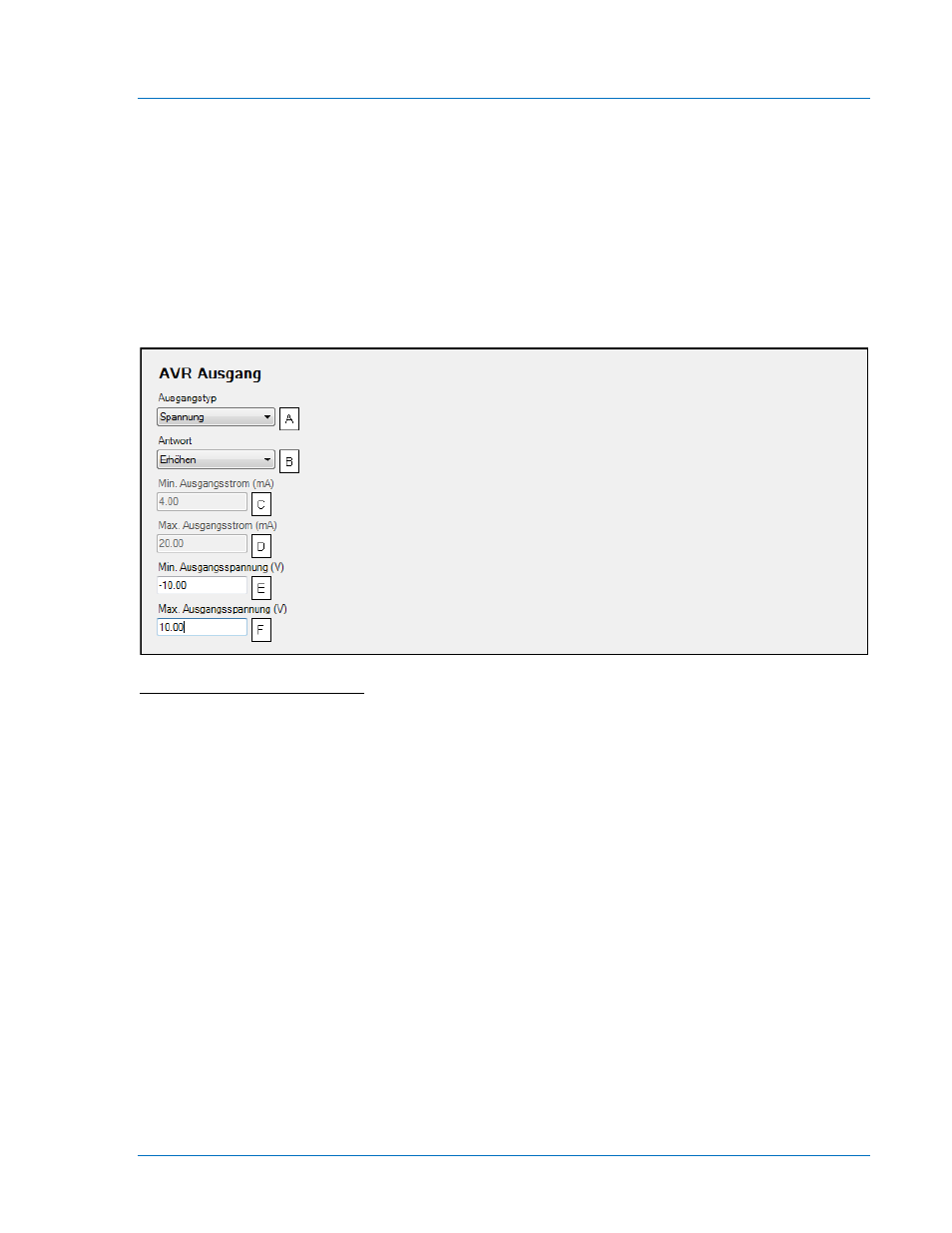

Das Fenster AVR Ausgang von BESTCOMSPlus wird in Abbildung 4-69 dargestellt.
Abbildung 4-69. AVR Ausgang
A
Ausgangstyp: Spannung oder Strom.
B
Antwort: Erhöhen oder Verringern.
C
Min. Ausgangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
D
Max. Ausgangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
E
Min. Ausgangsspannung: Einstellbar von -10 bis +10 V in Schritten von 0,01 V.
F
Max. Ausgangsspannung: Einstellbar von –10 bis +10 V in Schritten von 0,01 V.
Drehzahlreglerausgang
Der Drehzahlreglerausgang
A
des LSM-2020 wird dazu verwendet, den Drehzahlsollwert des Generators
zu ändern. Ist die Reaktion
B
auf Erhöhen eingestellt, wird eine erhöhte Vorspannung zu einer schnelleren
Drehzahl führen. Ist die Reaktion
B
auf Verringern eingestellt, wird eine erhöhte Vorspannung zu einer
langsameren Drehzahl führen. Es werden Einstellungen für minimalen Ausgangsstrom
C
, maximalen
Ausgangsstrom
D
, minimale Ausgangsspannung
E
und maximale Ausgangsspannung
F
bereitgestellt.
Das Fenster Reglerausgang von BESTCOMSPlus wird in Abbildung 4-70 dargestellt.
