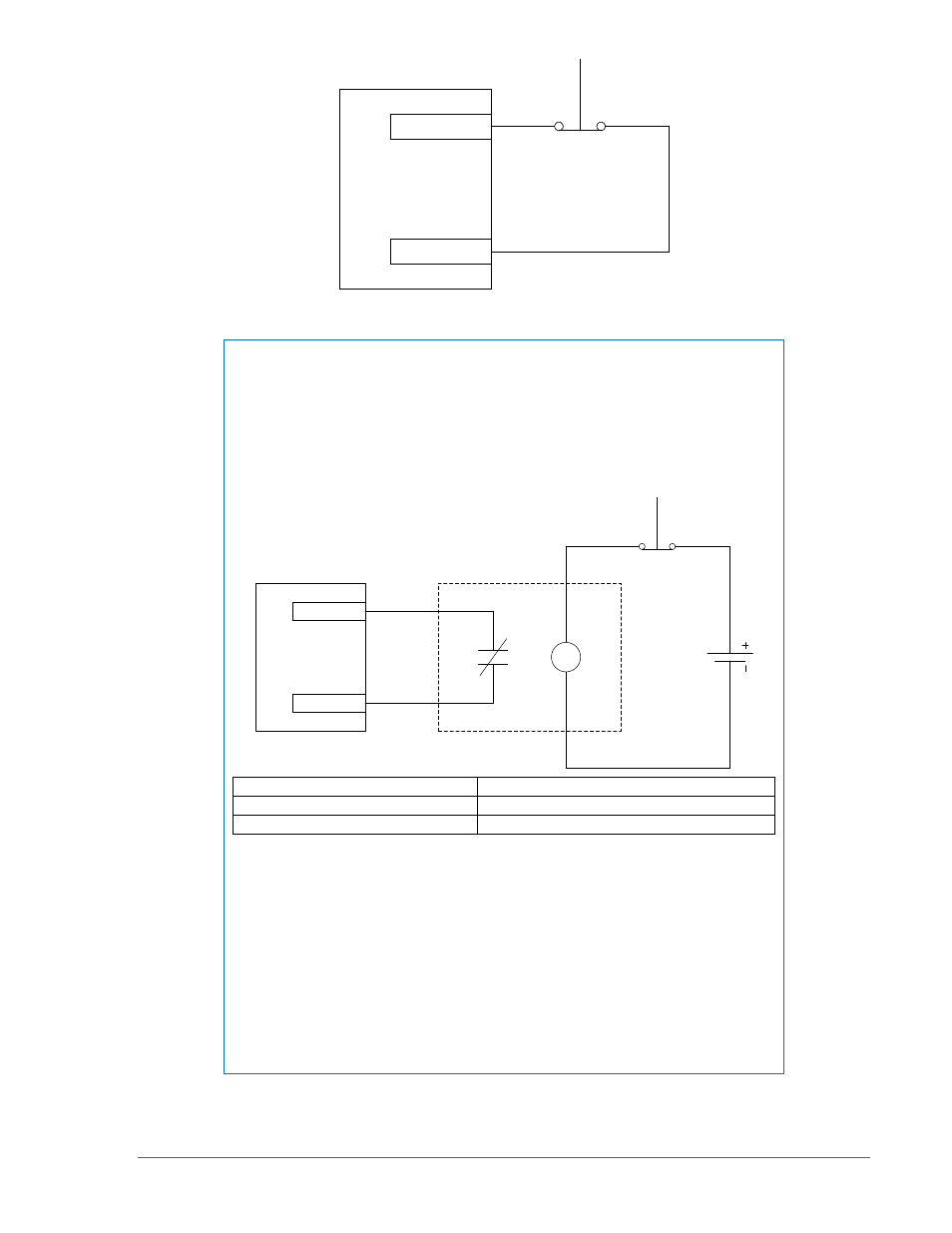

Abbildung 6-5. Not-Stopp Eingangsanschlüsse (optionale Verkabelungsmethode)
HINWEIS
Bei Einheiten mit einer Platinennummer (zu finden auf der Rückseite der
Einheit) niedriger als 9400201139 kann es in Verbindung mit Kabellängen für
den Not-Stopp von mehr als 0,6m (2 ft.) zu Problemen kommen. Ein
Zwischenrelais, angeschlossen, wie in Abbildung 6-6 dargestellt, verhindert
potentielle Probleme.
Englisch
Deutsch
Relay
Relais
ESTOP Button
NOT-STOPP Schalter
Abbildung 6-6. Schema für Zwischenrelais (optionale NSTOPP
Verkabelungsmethode)
Das Relais ist von einer Art, bei der die Kontakte geöffnet sind, wenn die Spule
NICHT mit Strom versorgt wird. Wird die Spule mit Strom versorgt, so
schließen die Kontakte des Relais. Der NSTOPP Schalter ist ein
Ruhekontaktschalter (d.h. geschlossen, wenn NICHT gedrückt). Die
Relaisspule ist immer stromführend, wenn der NSTOPP Schalter geschlossen
ist (NICHT gedrückt), so dass die Relaiskontakte im Normalbetrieb
geschlossen sind. Wenn der NSTOPP Schalter gedrückt wird, öffnet der
NSTOPP Schalter, und die Relaiskontakte öffnen somit auch und schalten die
Einheit ab.
DGC-2020
ESTOP (46)
ESTOP (47)
P0066-20
DGC-2020
Relay
ESTOP (46)
ESTOP (47)
ESTOP Button
P
0053
-93
9400200990 Rev X
DGC-2020 Installation
6-7
