Anschlüsse für typische anwendungen, Anschlüsse für typische anwendungen -11, Abbildung 6-8 – Basler Electric DGC-2020 Benutzerhandbuch
Seite 307
Englisch
Deutsch
Optional
Optional
120 Ohm Termination
120 Ohm Abschluss
Other Devices
Andere Geräte
Bus
Bus
Stub
Abzweig
Engine
Motor

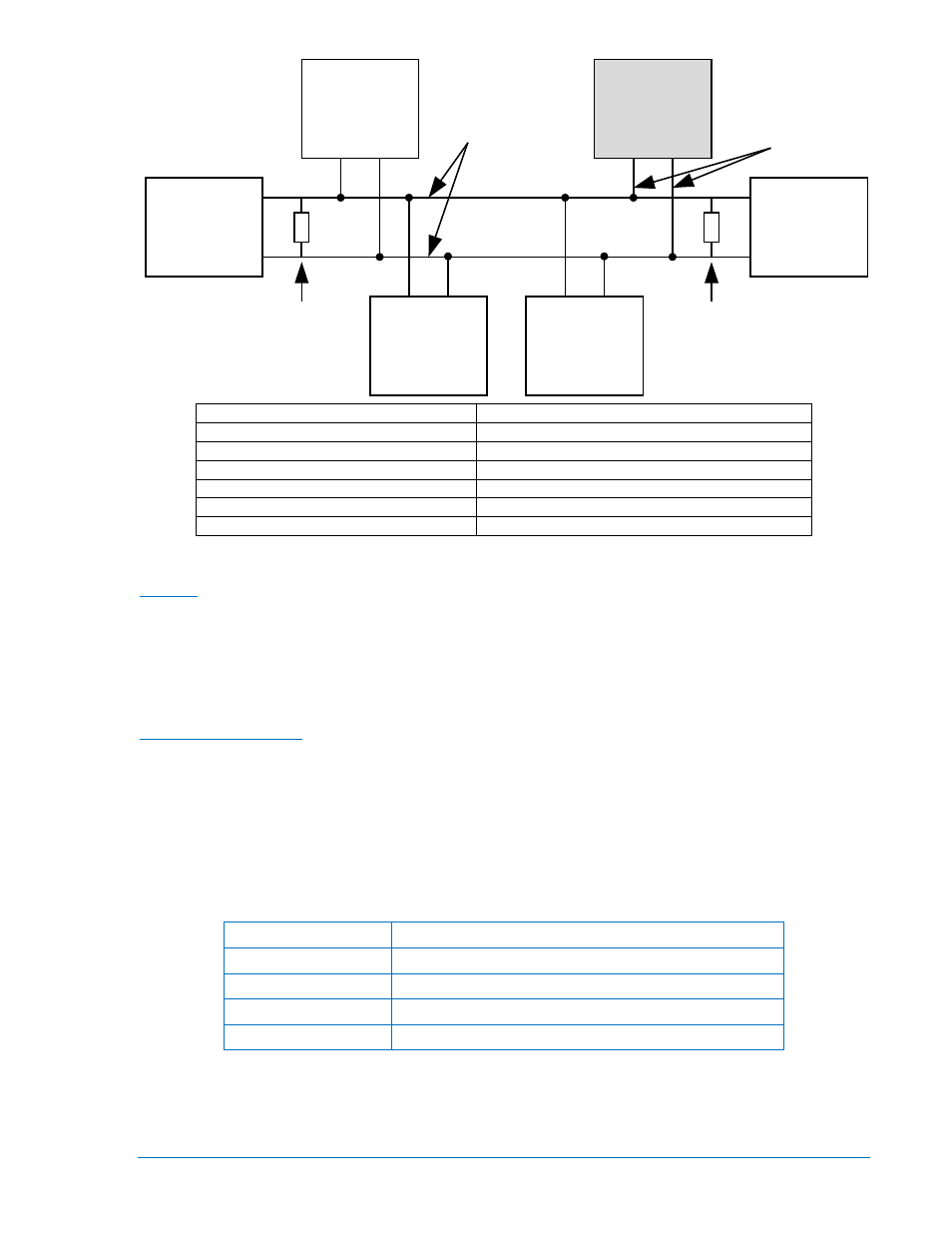

Abbildung 6-8. CAN Schnittstelle, wobei das optionale AEM-2020 ein Ende des Busses darstellt
Modem
DGC-2020 Controller der Hardwareversion 3 mit Bauformnummer xxxxxExxx sind mit einer RS-232
Schnittstelle ausgestattet. Diese Schnittstelle ermöglicht Kommunikation mit einem externen, vom
Benutzer beigestellten Modem mit Einwähl- und Auswählfähigkeit. DGC-2020 mit Hardwareversionen
1 und 2 mit Bauformnummer xxxxxMxxx sind mit einem internen Modem mit Einwähl- und
Auswählfähigkeit ausgestattet. Das Modem wird über einen USOC RJ-11C Stecker mit einer
standardmäßigen Telefonleitung verbunden.
RDP-110 Anschlüsse
Es werden Anschlüsse für die Verbindung mit der optionalen externen Anzeigetafel RDP-110 zur
Verfügung gestellt. Diese Anschlüsse liefern Gleichstrom-Betriebsleistung an die RDP-110 und
ermöglichen die Kommunikation zwischen dem DGC-2020 und der RDP-110. Es werden Twisted-Pair
Leitungen für die Verbindung der Kommunikationsanschlüsse am DGC-2020 und an der RDP-110
empfohlen. Die Kommunikation kann unzuverlässig werden, wenn die Verbindungskabel eine Länge von
1.219 m (4.000 ft) überschreiten.
Tabelle 6-12 listet die Klemmen am DGC-2020 auf, die mit der RDP-110 verbunden werden.
Tabelle 6-12. Klemmen der RDP-110 Schnittstelle
Klemme
Verbunden mit:
4 (RDP BATT+)
RDP-110 Klemme 12/24
5 (RDP BATT+)
RDP-110 Klemme DC COM
6 (RDP TXD–)
RDP-110 Klemme 485–
7 (RDP TXD+)
RDP-110 485+
Anschlüsse für typische Anwendungen
Auf den folgenden Seiten finden Sie Anschlussschemata für typische Anwendungen. Siehe Tabelle 6-13
für Querverweise zu den Schemata.
DGC-2020
AEM-2020
(Optional)
Other
Devices
P0053-94
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
9400200990 Rev X
DGC-2020 Installation
6-11
