Wenn die Erregungsleistung eines Generators ausfällt, arbeitet der Generator als große Induktionsspule.
Der Generator beginnt große Mengen an VAr aufzunehmen. Das 40Q Element arbeitet nach dem Prinzip,
dass, wenn ein Generator beginnt VAr außerhalb seiner stabilen Lastkennlinie aufzunehmen, er
wahrscheinlich seine normale Erregungsversorgung verloren hat. Das 40Q Element überwacht die
Dreiphasen-Blindleistung, wenn Dreiphasenabtastung aktiv ist oder die Einphasen-Blindleistung, wenn
Einphasenabtastung aktiv ist. Es vergleicht die Blindleistung mit der 40Q Reaktionskennlinie, die durch
die 40Q Abgriffeinstellung festgelegt ist. Siehe Abbildung 4-56.

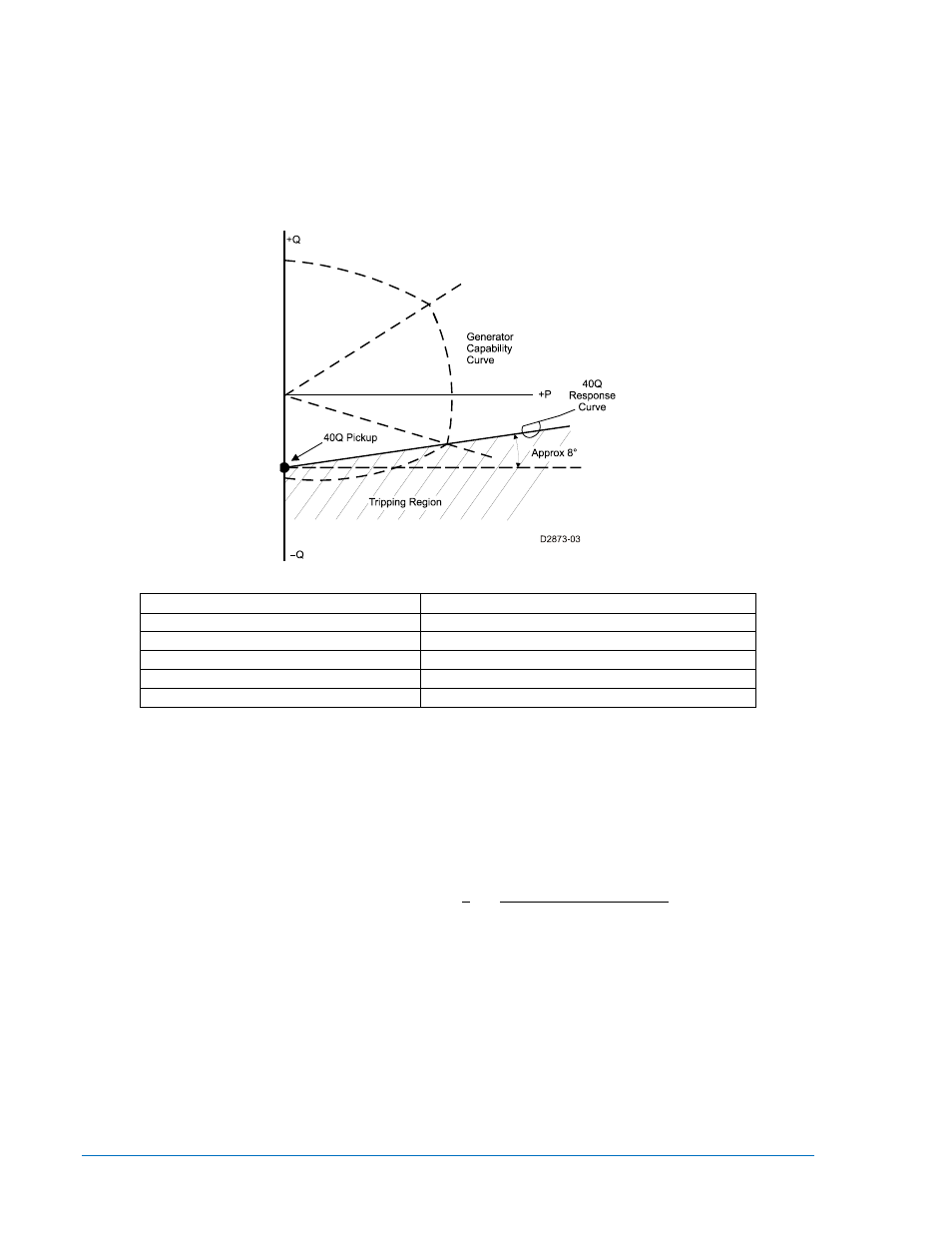

Abbildung 4-56. Generator Lastkennlinie vs. 40Q Reaktion
Ein Erregungsverlustzustand wird gemeldet, wenn sich die Blindleistung für die Dauer der Einstellung für
die 40Q Aktivierungsverzögerung
B
innerhalb des 40Q Auslösebereiches befindet. Der Benutzer kann
einstellen, ob eine Erregungsverlust-Meldung einen Voralarm
C
(Warnung)oder einen Alarm
C
(Abschaltung) auslöst. Eine Erregungsverlust-Meldung kann vom Benutzer auch dafür konfiguriert
werden, einen programmierbaren Ausgang zu schließen. Der DGC-2020 verwendet folgende Berechnung
für den ungefähren Auslösebereich:
𝐴𝑢𝑠𝑙ö𝑠𝑒𝑏𝑒𝑟𝑒𝑖𝑐ℎ = 40𝑄 𝐴𝑏𝑔𝑟𝑖𝑓𝑓 + �
1
8
� ∗ �
𝑇𝑎𝑡𝑠ä𝑐ℎ𝑙𝑖𝑐ℎ𝑒 𝑊𝑎𝑡𝑡 ∗ 100
𝑁𝑒𝑛𝑛 𝑉𝐴𝑟
�
Wobei die Einheiten des Auslösebereichs und die 40Q Abgriffeinstellung Prozentwerte von NennVAr
sind.
Die Hystereseeinstellung
D
funktioniert als ein Erregungsverlustabfall, indem sie schnelles Umschalten des
Abgriffausgangs verhindert.
Die Aktivierungsverzögerung
B
wird für die Auslösung empfohlen. Das Hinzufügen einer kurzen
Verzögerung stellt sicher, dass keine falschen Alarme bei flüchtigen Fehlerbedingungen oder
Schwankungen im Leistungssystem auftreten.
Das Element ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" steht. Der Elementstatus steht der
programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur Status" ausgewählt wurde.
Das BESTCOMSPlus Fenster Erregungsverlust (40Q) wird in Abbildung 4-57 gezeigt.
Englisch
Deutsch
Tripping Region
Auslösebereich
Pickup
Abgriff
Generator Capability Curve
Generator-Lastkennlinie
Approx 8°
Ungefähr 8°
Response Curve
Reaktionskennlinie
