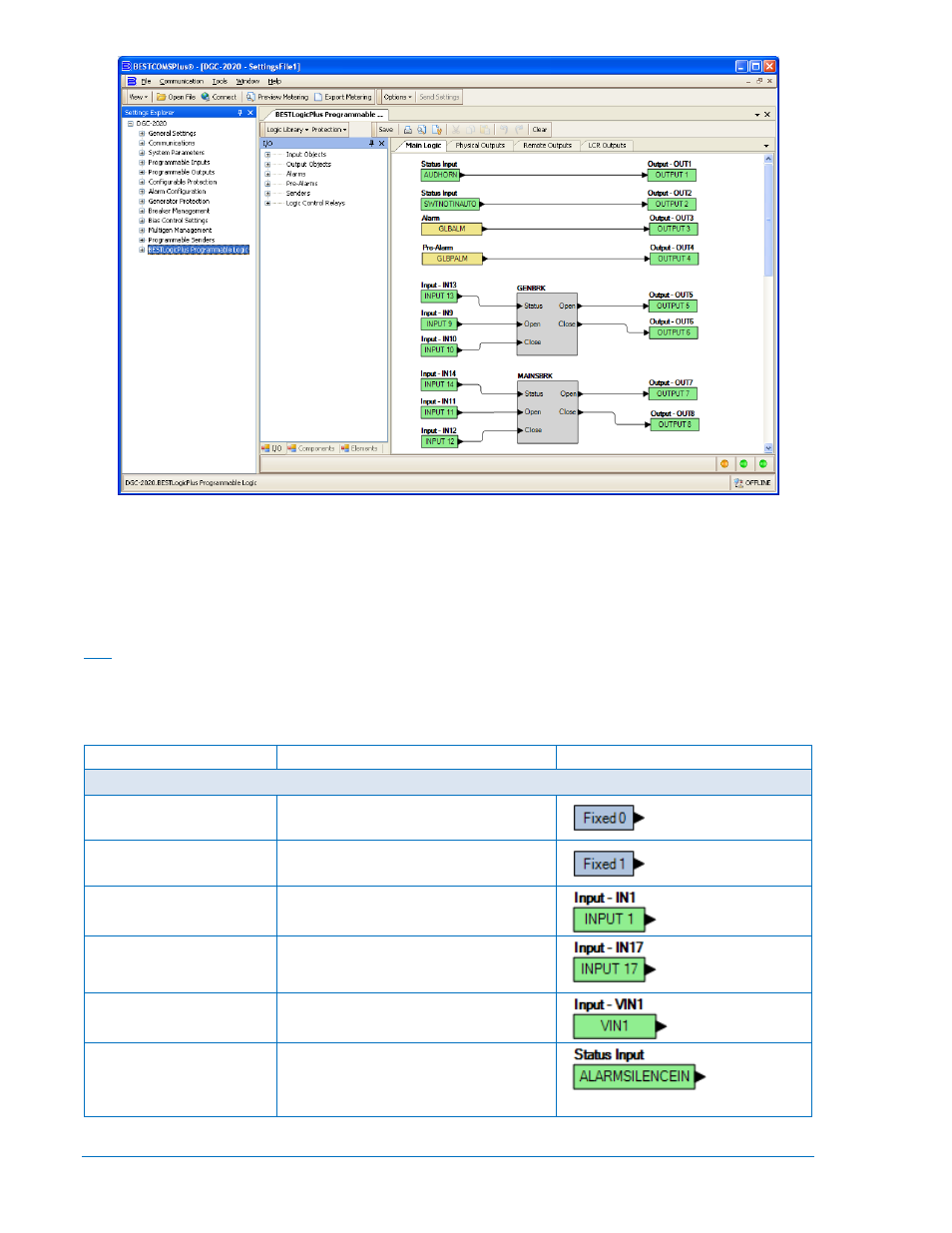

Abbildung 5-1. ZweigBESTlogicPlus Programmierbare Logik im Explorer-Baum
Aufbau von BESTlogic
™
Plus
Es gibt drei Hauptgruppen von Objekten, die für die Programmierung von BESTlogicPlus verwendet
werden. Diese Gruppen sind E/A, Komponenten und Elemente. Für Details dazu, wie diese Objekte
verwendet werden, um die BESTlogicPlus zu programmieren, konsultieren Sie bitte die Abschnitte zur
Programmierung von BESTlogicPlus.
E/A
Diese Gruppe enthält Eingangsobjekte, Ausgangsobjekte, Alarme, Voralarme, Sender und
Logiksteuerrelais. Tabelle 5-1 listet die Namen und Beschreibungen der Objekte in der E/A Gruppe auf.
Tabelle 5-1. E/A Gruppe, Namen und Beschreibungen
Name
Beschreibung
Symbol
Eingangsobjekte
Logik 0
Immer falsch (Low).
Logik 1
Immer wahr (High).
Physische Eingänge
IN1 - IN16
Wahr, wenn physischer Eingang x aktiv
ist.
Externe Eingänge
IN17 - IN26
Wahr, wenn externer Eingang x aktiv ist.
(Verfügbar, wenn ein optionales CEM-
2020 angeschlossen ist.)
Virtuelle Eingänge
VIN1 - VIN4
Wahr, wenn der virtuelle Eingang x aktiv
ist.
Statuseingang
Alarm stumm
Wahr, wenn das Logikelement Alarm
stumm wahr ist oder der Alarm stumm
Taster auf der vorderen Schalttafel
gedrückt wird.
