Seite 144: Die dgc-2020 lösung
Die DGC-2020 Lösung
Der DGC-2020 löst die ECU Beschränkungen durch die Verwendung von vier Zeitgebern:
•
Motorabschaltung
G
- Die Zeit in Sekunden, die beim Übergang von Arbeit zu Abschaltung von der
ECU getrennt wird, bevor der erste Impuls gestartet wird. Dieser Timer sollte ausreichend Zeit
vorsehen, damit sich die Motordrehzahl verlangsamt, damit die ECU den Motor nicht wieder
startet, wenn der DGC-2020 einen Impuls sendet.
•
Impuls Taktzeit
H
- Die Zeit in Minuten, die der Controller wartet, bevor er einen Impuls sendet.
•
Einschwingzeit
I
- Die Zeit in Zehntelsekunden, um Daten zu sammeln, nachdem Kontakt zur ECU
während des Impulszustandes hergestellt wurde. Dies ermöglicht es, dass die Messdaten so
gesendet und hochgefahren werden, wie dies vom J1939 vorgesehen ist. Die anfänglich
gesendeten ECU Werte sind niedrig und die ECU benötigt Zeit, ihre eigenen Daten zu mitteln.
•
Antwort Zeitüberschreitung
J
- Die Zeit in Sekunden bis zum Versuch, die Kommunikation mit der
ECU aufzubauen, wenn sich der DGC-2020 im Impuls- oder Verbindungszustand befindet.

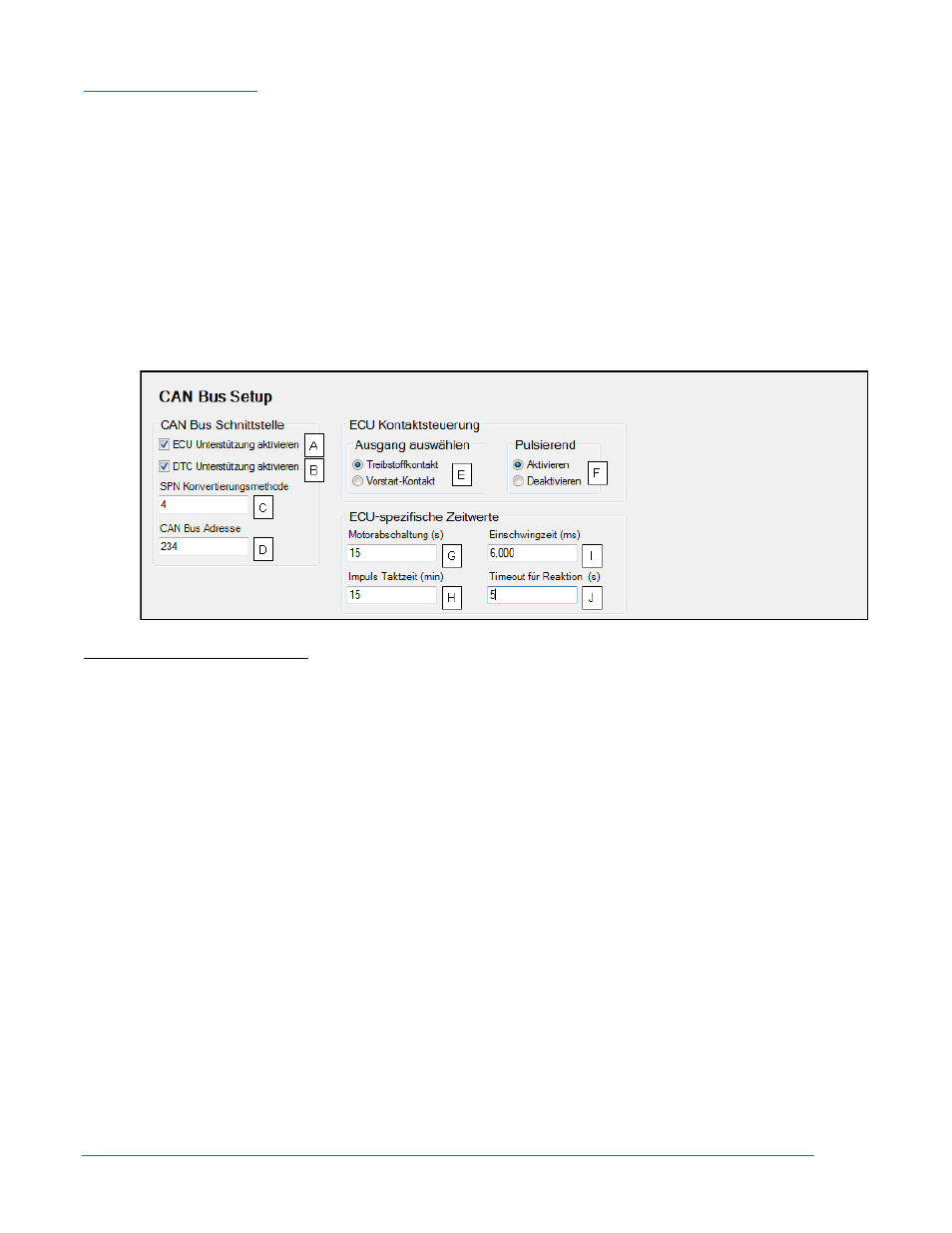

Abbildung 4-19. CANbus Einrichtung
A
ECU Unterstützung aktivieren: Klicken Sie das Kästchen, um ECU Unterstützung zu aktivieren.
B
DTC Unterstützung aktivieren: Klicken Sie das Kästchen, um DTC Unterstützung zu aktivieren.
C
SPN Konvertierungsmethode: 1, 2, 3 oder 4.
D
CANbus Adresse: Akzeptiert eine Adressnummer von 1 bis 253 in Schritten von 1.
E
Ausgang auswählen: Kraftstoffkontakt (ARBEIT) oder Vorstartkontakt.
F
Impuls: Aktivieren oder deaktivieren.
G
Motorabschaltung: Einstellbar von 1 bis 60 s in Schritten von 1s.
H
Impuls Taktzeit: Einstellbar von 1 bis 60 Min. in Schritten von 1 Min.
I
Einschwingzeit: Einstellbar von 5.500 bis 30.000 ms in Schritten von 1ms.
J
Antwort Zeitüberschreitung: Einstellbar von 1 bis 60 s in Schritten von 1s.
ECU Einrichtung
Der DGC-2020 kann für Standard, Volvo Penta, MTU MDEC, MTU ADEC, MTU ECU7/ECU8,
GM/Doosan, Cummins, MTU Smart Connect, Scania oder John Deere konfiguriert werden
A
. Wenn die
Einstellung 'Generatorparameter senden'
B
aktiviert ist, sendet der DGC-2020 die in Tabelle 4-5
aufgelisteten gemessenen Generatorparameter über CANbus. Die Einstellung Generatorparameter
senden wird nicht verwendet, wenn der ECU Typ auf MTU MDEC, MTU ECU7/ECU8 oder MTU Smart
Connect eingestellt ist.
4-26
DGC-2020 BESTCOMSPlus
® Software
9400200990 Rev X
