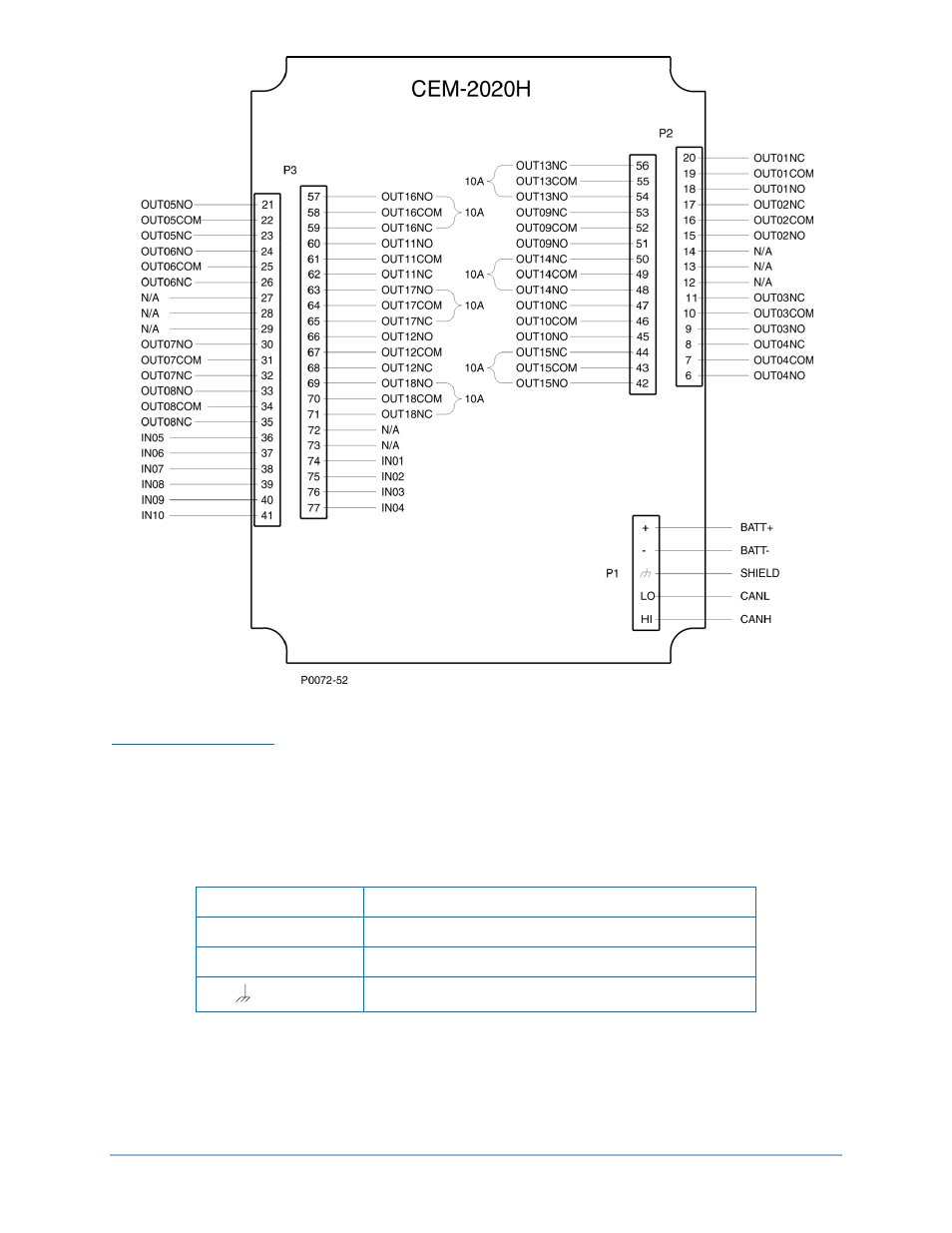

Abbildung10–4. CEM-2020H Kontakteingangs- und Kontaktausgangsanschlüsse
CANBus Schnittstelle
Diese Anschlüsse ermöglichen die Kommunikation mittels des SAE J1939 Protokolls und bieten
Hochgeschwindigkeitskommunikation zwischen dem Kontakterweiterungsmodul und dem DGC-2020. Die
Verbindungen zwischen dem CEM-2020 und dem DECS-2020 sollten mit abgeschirmtem Twisted-Pair
Kabel hergestellt werden. Die Anschlüsse der CAN Schnittstelle werden in Tabelle 10–2 aufgelistet.
Siehe Abbildung10–5 und Abbildung10–6.
Tabelle 10–2. Anschlüsse der CAN Schnittstelle
Klemme
Beschreibung
P1- HI (CAN H)
CAN High Anschluss (gelber Draht)
P1- LO (CAN L)
CAN Low Anschluss (grüner Draht)
P1-
(SHIELD)
CAN Drain Anschluss (Abschirmung)
