Basler Electric DGC-2020 - Handbuch (Seite 332)

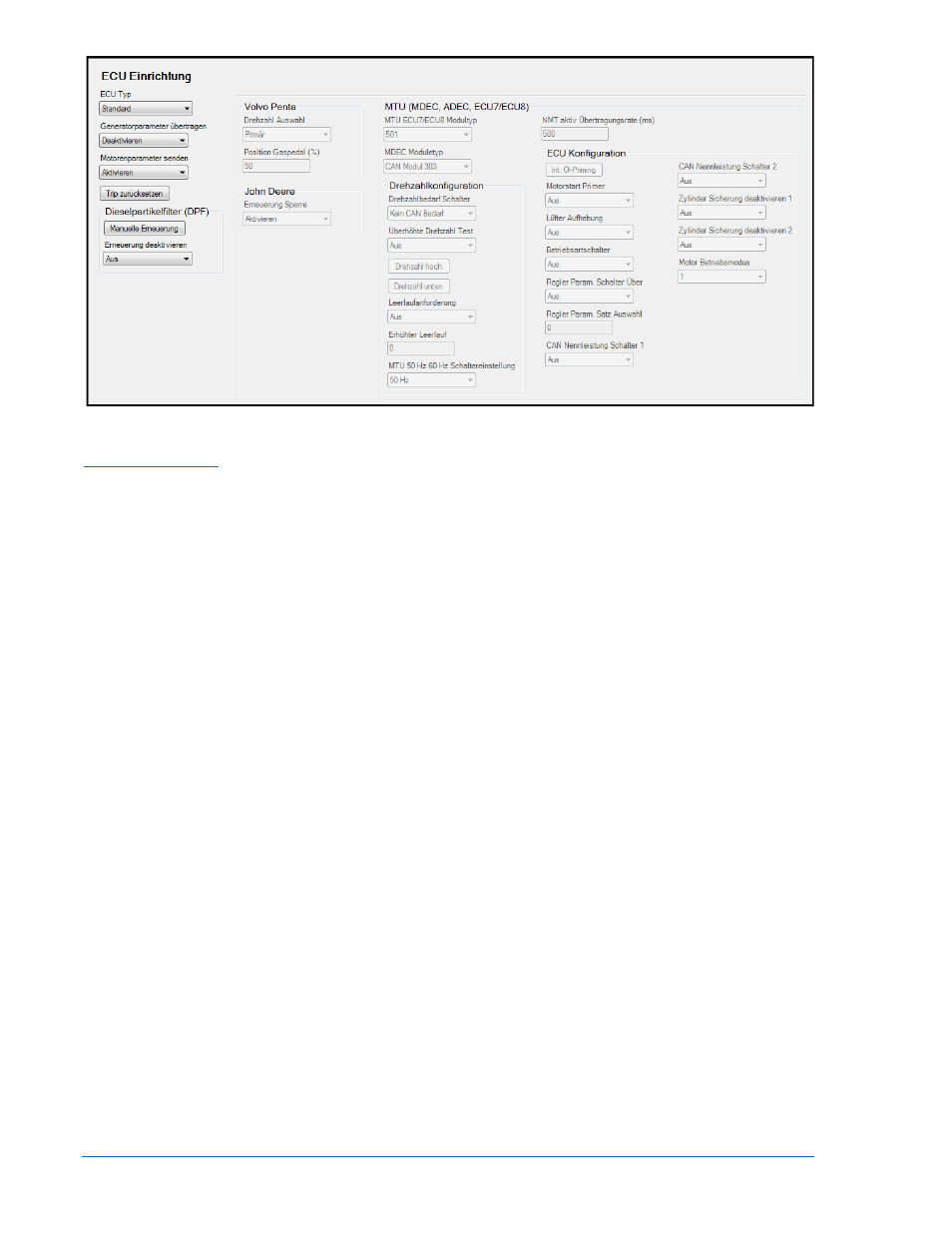

Abbildung 7-3. Einstellungs-Explorer, Kommunikation, Fenster ECU Einrichtung
Systemparameter
Systemeinstellungen (Abbildung 7-4)
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > SYSTEMPARAMETER >
SYSTEMEINSTELLUNGEN
1. Systemtyp – Diese Einstellung wird für die Entscheidung über das Schließen des Unterbrechers auf
einen stromlosen Bus verwendet. Konsultieren Sie für weitere Informationen Kapitel 3,
Funktionsbeschreibung, Entscheidung über das Schließen des Unterbrechers auf einen stromlosen
Bus.
2. Funktion Kraftstoffpegel – Dieser Parameter wählt die Kraftstoffart der Maschine aus. Ist in einem
Tank ein Kraftstoffpegelsender verfügbar, wählen Sie KRAFTSTOFF PGL. Wird flüssiges Propangas
oder Erdgas verwendet, stellen Sie dies entsprechend ein. Wählen Sie ansonsten Deaktivieren. Dies
informiert den DGC-2020 darüber, im Übersichtsfenster N/A für den Kraftstoffpegel anzuzeigen.
Die Verwendung eines 0 - 10 V oder 4 – 20 mA Messwertgebers ist möglich, wenn ein
Analogerweiterungsmodul (AEM-2020) angeschlossen ist. Verwenden Sie die Einstellung für die
Quelle, um den Analogeingang des AEM-2020 auszuwählen, der mit dem Messwertgeber verbunden
ist.
Stellen Sie den maximalen und minimalen Prozentbereich für die Analogeingänge des AEM-2020 ein,
die Maximum und Minimum Prozenteinstellungen verwenden. Der Maximum und Minimum Bereich
der Analogeingänge des AEM-2020 werden separat eingestellt. Siehe programmierbare Eingänge,
Externe Analogeingänge im weiteren Text für mehr Informationen.
3. Systemeinheiten – Wählen Sie Englisch oder Metrisch.
4. Metrische Druckeinheiten – Wählen sie Bar oder kPa/MPa.
5. Anzahl der Schwungradzähne – Diese Einstellung legt für Motoren, die mit einem magnetischen
Abgriffsensor (MPU) zur Erkennung der Motordrehzahl ausgestattet sind, die Anzahl der Zähne auf
dem Schwungrad fest.
6. Drehzahlsignal Quelle – Wählen Sie, ob die RPM Quelle für den DGC-2020 ein magnetischer
Abgriffsensor ( MPU), die Generatorfrequenz oder beides sein soll (MPU-GEN). Wenn MPU oder
Generatorfrequenz als RPM Quelle ausgewählt wurde, und der DGC-2020 kann die Motordrehzahl
nicht erkennen, wird ein Alarm MPU AUSFALL gemeldet. Ist MPU-GEN als Drehzahlquelle
ausgewählt, und die MPU liefert keine gültigen Drehzahlinformationen, schaltet der DGC-2020 auf die
Generatorfrequenz als Drehzahlquelle, meldet einen MPU AUSFALL Voralarm und arbeitet weiter.
7. NFPA Level – Stellen Sie dies ein, wenn für die Maschine Konformität mit NFPA Level 1 oder 2
erforderlich ist.
7-4 DGC-2020 Einrichtung 9400200990 Rev X
