Seite 188
automatisch den natürlichen Wert auf der Basis der Per-Unit Einstellung und der zugehörigen
Nenndatenparameter.
Sind alle Per-Unit Werte zugeordnet, und die Nenndatenparameter werden geändert, berechnet
BESTCOMSPlus automatisch alle Einstellungen für natürliche Einheiten mit den veränderten
Nenndatenparametern neu.
Die folgenden Einstellungen haben natürliche Einheiten von Sekundärspannung, und die damit
verknüpften Nenndaten sind die Nenn-Sekundärspannung (im Fenster Systemparameter, Nenndaten).
•
Unterspannung 27-1 Dreiphasen-Abgriff
•
Unterspannung 27-1 Einhasen-Abgriff
•
Unterspannung 27-2 Dreiphasen-Abgriff
•
Unterspannung 27-2 Einhasen-Abgriff

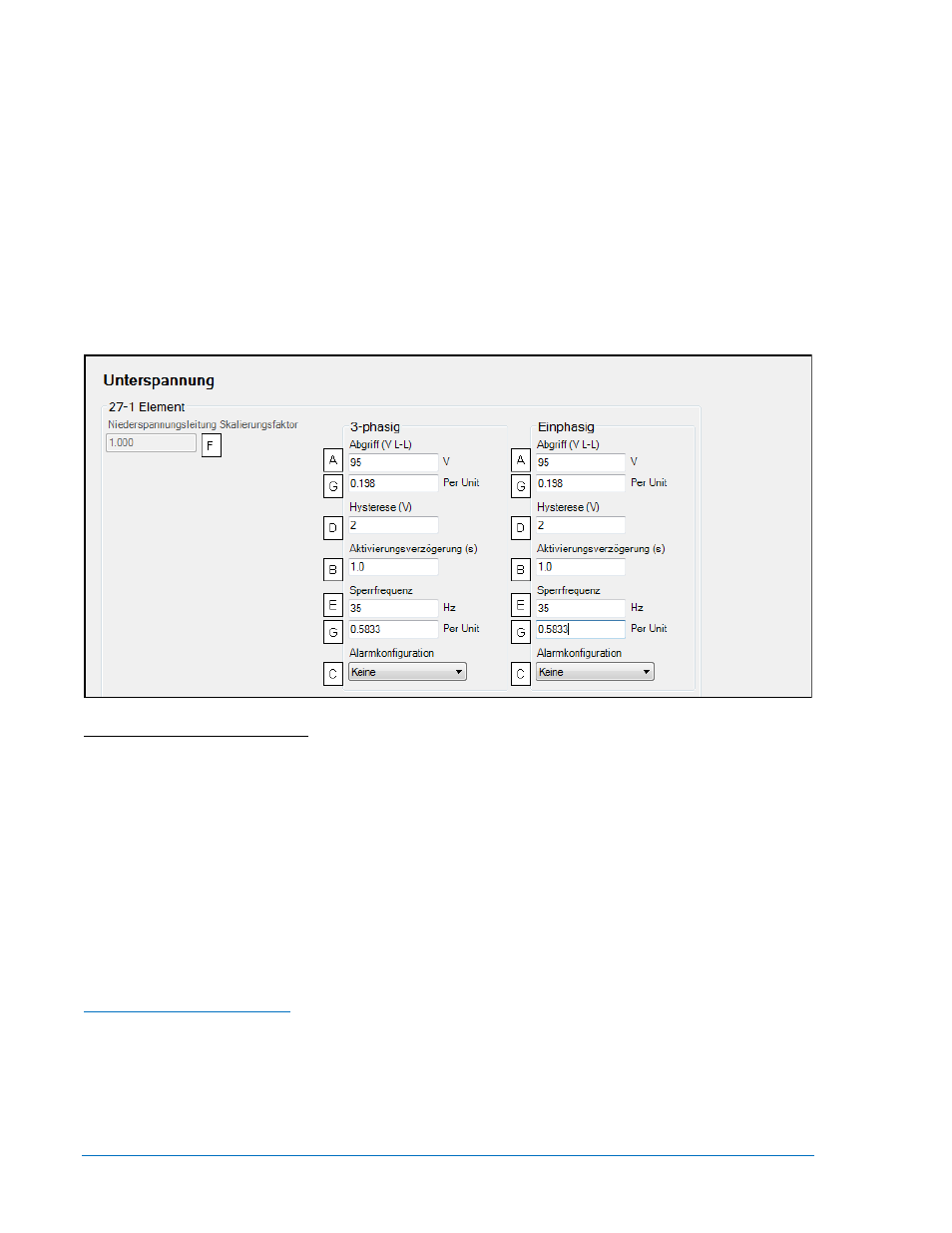

Das Unterspannungsfenster von BESTCOMSPlus wird in Abbildung 4-51 gezeigt. Das Element 27-1 wird
dargestellt.
Abbildung 4-51. Unterspannung
A
Aktivierungsverzögerung: Einstellbar von 0 bis 30 s in Schritten von 0,1 s.
B
Abgriff: Einstellbar von 70 bis 1.000 Vac in Schritten von 1 Vac. (Beachten Sie: Die maximale
Spannung, die sicher an den DGC-2020 angelegt werden kann, beträgt 576 V. Der Abgriffbereich ist
größer, damit, wenn Überbrückung bei niedriger Leitungsspannung verwendet wird und der
Skalierungsfaktor 0,5 oder weniger beträgt, effektive Schutzpegel von 500 V mit einem
Skalierungsfaktor von 0,5 erreicht werden können.)
C
Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
D
Hysterese: Einstellbar von 1 bis 60 Vac in Schritten von 1 Vac.
E
Sperrfrequenz: Einstellbar von 20 bis 400 Hz in Schritten von 1 Hz.
F
Niedrige Leitungsspannung Skalierungsfaktor: Einstellbar von 0,001 bis 3 in Schritten von 0,001.
G
Per Unit: Der Bereich variiert auf der Grundlage der Einstellung für die natürliche Einheit und dem
zugehörigen Nenndatenparameter.
Überspannung (59-1, 59-2)
Für jedes Element werden zwei Sätze Überspannungseinstellungen bereitgestellt: einer für dreiphasige
Generatoranschlüsse und einer für einphasige Generatoranschlüsse. Die Abgriffeinstellung wird auf
Grundlage der VT Sekundärseite (DGC-2020) eingegeben. Wenn ein Kontakteingang für Einphasen-
Überbrückung empfangen wird, schaltet der DGC-2020 automatisch von den Einstellungen für
Dreiphasen-Überspannung auf die Einstellungen für Einphasen-Überspannung.
Ein Überspannungszustand wird gemeldet, wenn der Mittelwert der drei Phasen (Dreiphasen-Modus)
oder die Leiter-gegen-Leiter Spannung (Einphasen-Modus) für den Zeitraum der entsprechenden 59
