P Bus stabil Überfrequenzabgriff und -abfall: Einstellbar von 46 bis 64 Hz in Schritten von 0,05 Hz für
50/60 Hz Generatorfrequenz (Bauformnummer x1xxxxxxx).
Q Bus stabil Unterfrequenzabfall und -abfall: Einstellbar von 46 bis 64 Hz in Schritten von 0,05 Hz für
50/60 Hz Generatorfrequenz (Bauformnummer x1xxxxxxx).
R Bus Stabil Aktivierungsverzögerung: Einstellbar von 0,1 bis 600 s in Schritten von 0,1 s.
S Busausfall Aktivierungsverzögerung: Einstellbar von 0,1 bis 600 s in Schritten von 0,1 s.
T Niederspannungsleitung Skalierungsfaktor: Einstellbar von 0.001 bis 3 in Schritten von 0,001.
U Ersatzfrequenz Skalierungsfaktor: 0,001 bis 100 in Schritten von 0,001.
V Stromloser Bus Schwellwert (Per-Unit): Der Bereich variiert auf der Grundlage der Einstellung für die
natürliche Einheit und dem zugehörigen Nenndatenparameter.
Automatischer Synchronisator (optional)
Es stehen zwei Methoden für die Generatorsynchronisation zur Verfügung: Phasenverriegelungsschleife
und Vorausschauend
A . In beiden Methoden korrigiert der DGC-2020 die Frequenz und die Spannung des
Generators, um diese an die Werte des Busses (Netz) anzupassen und verbindet dann den Generator
mit dem Bus, indem er den Unterbrecher schließt. Der Vorausschauende Modus verfügt zusätzlich über
die Fähigkeit, die Unterbrecherschließzeit zu kompensieren (die Verzögerung zwischen der Erteilung des
Befehls zum Schließen des Unterbrechers und dem Moment, in dem der Unterbrecher schließt). Der
DECS-2020 berechnet den Phasenwinkel voraus, der erforderlich ist, um die Schließzeit des
Unterbrechers zu kompensieren, indem er den Frequenzunterschied zwischen dem Generator und dem
Bus überwacht.
Auf der MMS der vorderen Schalttafel steht ein Synchronisator Messungsfenster unter Messung,
Generator, Synchronisator zur Verfügung. Siehe Abbildung 4-64.

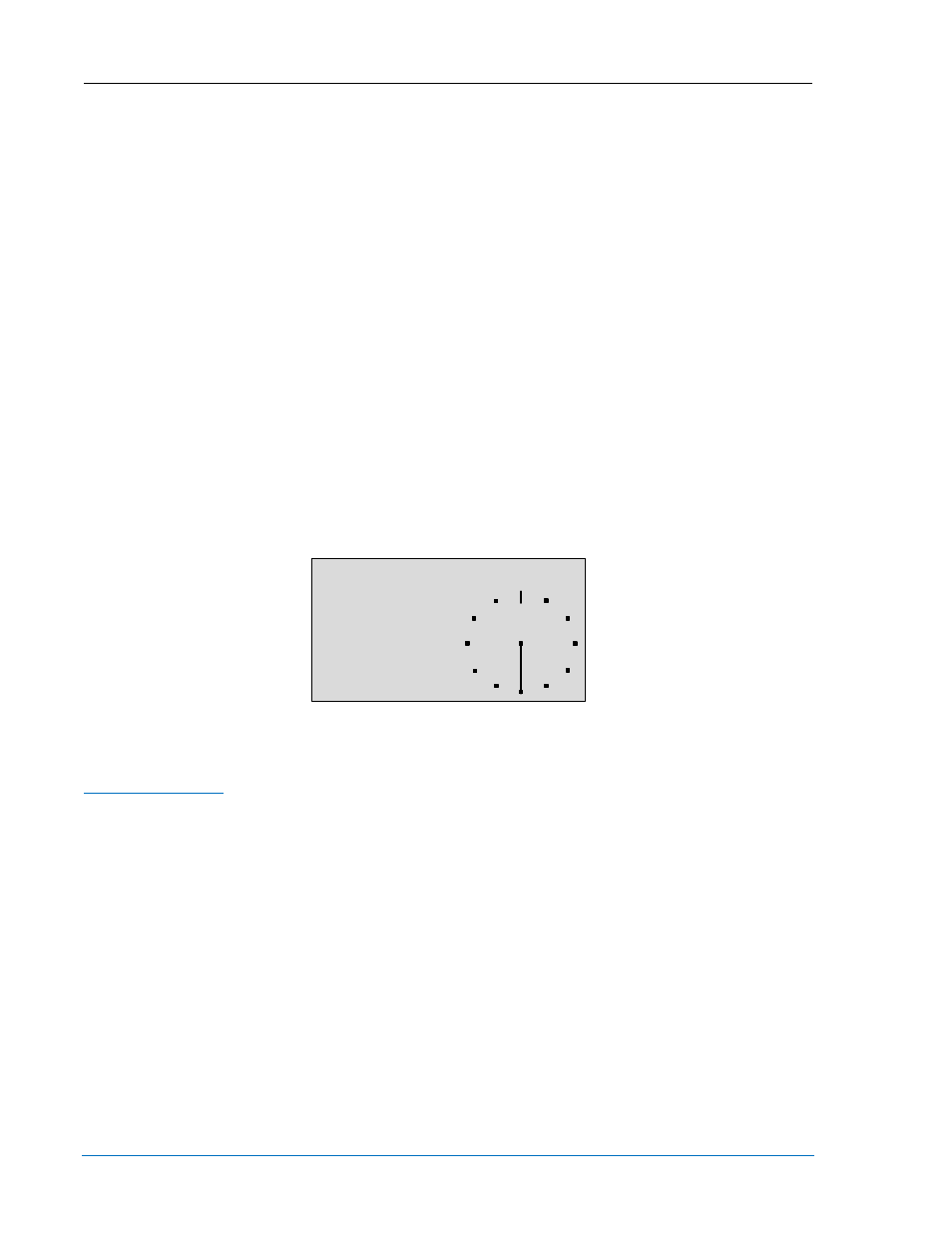

Abbildung 4-64. Synchronisatorfenster
Das Synchronisatorfenster von BESTCOMSPlus wird in Abbildung 4-66 gezeigt.
Frequenzkorrektur
Die Generatorfrequenzkorrektur wird durch die Schlupffrequenz Einstellung festgelegt und über den
Schließwinkel des Unterbrechers fein eingestellt. Die Einstellung für die Schlupffrequenz
B legt die
maximal erlaubte Abweichung der Generatordrehzahl (Frequenz) von der Busfrequenz fest. Die
Einstellungen für 'Min. Schlupfsteuerung Limit'
C und 'Max. Schlupfsteuerung Limit' D werden verwendet, um
den Schlupffrequenzfehler zu berechnen und um kontinuierliche Schlupffrequenzsteuerung während der
Phasenverriegelungssynchronisation zu gewährleisten. Liegt die Größe der Schlupffrequenz über dem
Max. Schlupfsteuerung Limit, wird der Fehler gleich dem Max. Fehler in der entgegengesetzten Polarität
gesetzt. Liegt die Größe der Schlupffrequenz unter Min. Schlupfsteuerung Limit, ist der
Schlupffrequenzfehler gleich 0. Liegt sie zwischen den beiden Limits, wird der Fehler vom DECS-2020
intern berechnet. Der Schlupffrequenzfehler wird in Abbildung 4-65 dargestellt. Um den Einfluss auf den
Bus während der Synchronisation zu minimieren, kann die Fgen>Fbus Einstellung
E aktiviert werden, um
die Generatorfrequenz dazu zu zwingen, die Busfrequenz im Moment des Schließens des Unterbrechers
zu überschreiten. Ist dies der Fall, wird der DECS-2020 die Generatorfrequenz höher als die Busfrequenz
regeln, bevor er den Unterbrecher schließt. Die Einstellung für den Schließwinkel
F des Unterbrechers
bestimmt den maximal erlaubten Phasenwinkelunterschied zwischen Generator und Bus. Damit das
Schließen des Unterbrechers in Betracht gezogen wird, muss der Schlupfwinkel für den Zeitraum der
Einstellung für die Sync-Aktivierungsverzögerung
G unter dieser Einstellung bleiben.
SYNCHRONIZER
∠° 180 .0
∆Hz 0.00
∆V 0
STATUS OFF
P0057-87
