Aktivierungsverzögerung A über die entsprechende Einstellung für Abgriff 59 B ansteigt. Der Benutzer kann
einstellen, ob eine Überspannungsmeldung einen Voralarm C (Warnung)oder einen Alarm C (Abschaltung)
auslöst. Eine Überspannungsmeldung kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Die Hystereseeinstellung D funktioniert als ein Unterspannungsabfall, indem sie schnelles Umschalten des
Abgriffausgangs verhindert.
Ein Skalierungsfaktor für niedrige Leitungsspannung E wird verwendet, um automatisch die Einstellungen
für den Überspannungsabgriff in Anwendungen anzupassen, die mehr als eine Art von Genset
Verbindungen verwenden könnten. Die Einstellung für den Skalierungsfaktor wird verwendet, wenn der
DGC-2020 einen Kontaktschluss an einem Kontakteingang erkennt, der für eine Aktivierung der
Skalierung der Schutzeinstellungen programmiert wurde. Der Wert der Skalierungsfaktoreinstellungen
dient als Multiplikator für die Abgriffeinstellungen. Empfängt der DGC-2020 beispielsweise einen
Skalierungsfaktor-Kontakteingang und die Einstellung für den Skalierungsfaktor steht auf 2,000, so wird
die Einstellung für den Abgriff verdoppelt (2,000
× Abgriff).
Das Element ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" steht. Der Elementstatus steht der
programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur Status" ausgewählt wurde.
Einstellungen, die mit den Nennwerten der Maschine im Zusammenhang stehen, können entweder als
natürliche Spannungseinheiten oder als Per-Unit
F Werte eingegeben werden. Wenn eine natürliche
Einheit bearbeitet wird, berechnet BESTCOMSPlus automatisch den Per-Unit Wert auf der Basis der
Einstellung für die natürliche Einheit und der damit verbundenen Nenndatenparameter (im Fenster
Systemparameter, Nenndaten). Wenn ein Per-Unit Wert bearbeitet wird, berechnet BESTCOMSPlus
automatisch den natürlichen Wert auf der Basis der Per-Unit Einstellung und der zugehörigen
Nenndatenparameter.
Sind alle Per-Unit Werte zugeordnet, und die Nenndatenparameter werden geändert, berechnet
BESTCOMSPlus automatisch alle Einstellungen für natürliche Einheiten mit den veränderten
Nenndatenparametern neu.
Die folgenden Einstellungen haben natürliche Einheiten von Sekundärspannung, und die damit
verknüpften Nenndaten sind die Nenn-Sekundärspannung (im Fenster Systemparameter, Nenndaten).
•
Überspannung 59-1 Dreiphasen-Abgriff
•
Überspannung 59-1 Einhasen-Abgriff
•
Überspannung 59-2 Dreiphasen-Abgriff
•
Überspannung 59-2 Einhasen-Abgriff

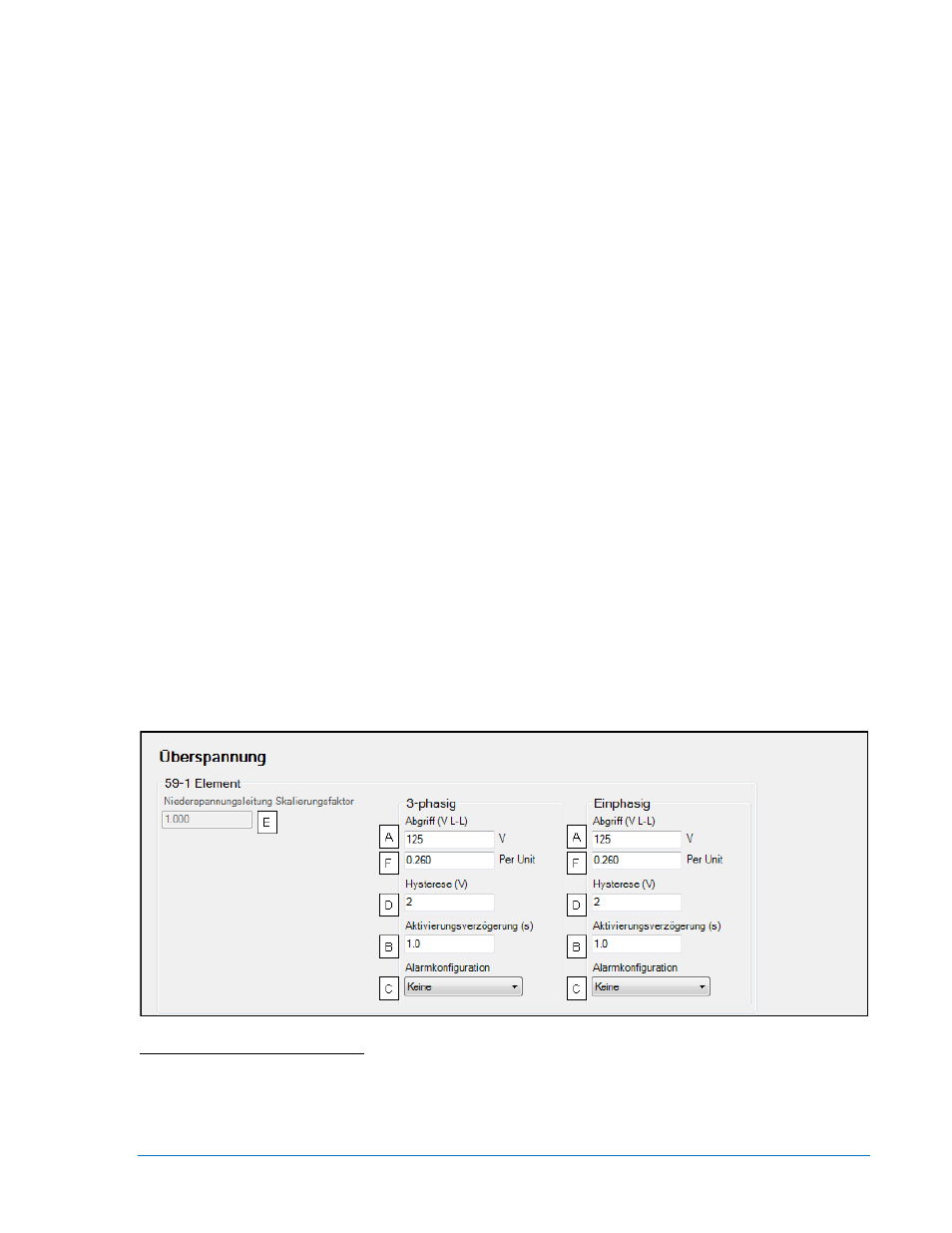

Das Überspannungsfenster von BESTCOMSPlus wird in Abbildung 4-52gezeigt. Das Element 59-1 wird
dargestellt.
Abbildung 4-52. Überspannung
A Aktivierungsverzögerung: Einstellbar von 0 bis 30 s in Schritten von 0,1s.
B Abgriff: Einstellbar von 70 bis 1.000 Vac in Schritten von 1 Vac. (Beachten Sie: Die maximale
Spannung, die sicher an den DGC-2020 angelegt werden kann, beträgt 576 V. Der Abgriffbereich ist
größer, damit, wenn Überbrückung bei niedriger Leitungsspannung verwendet wird und der
