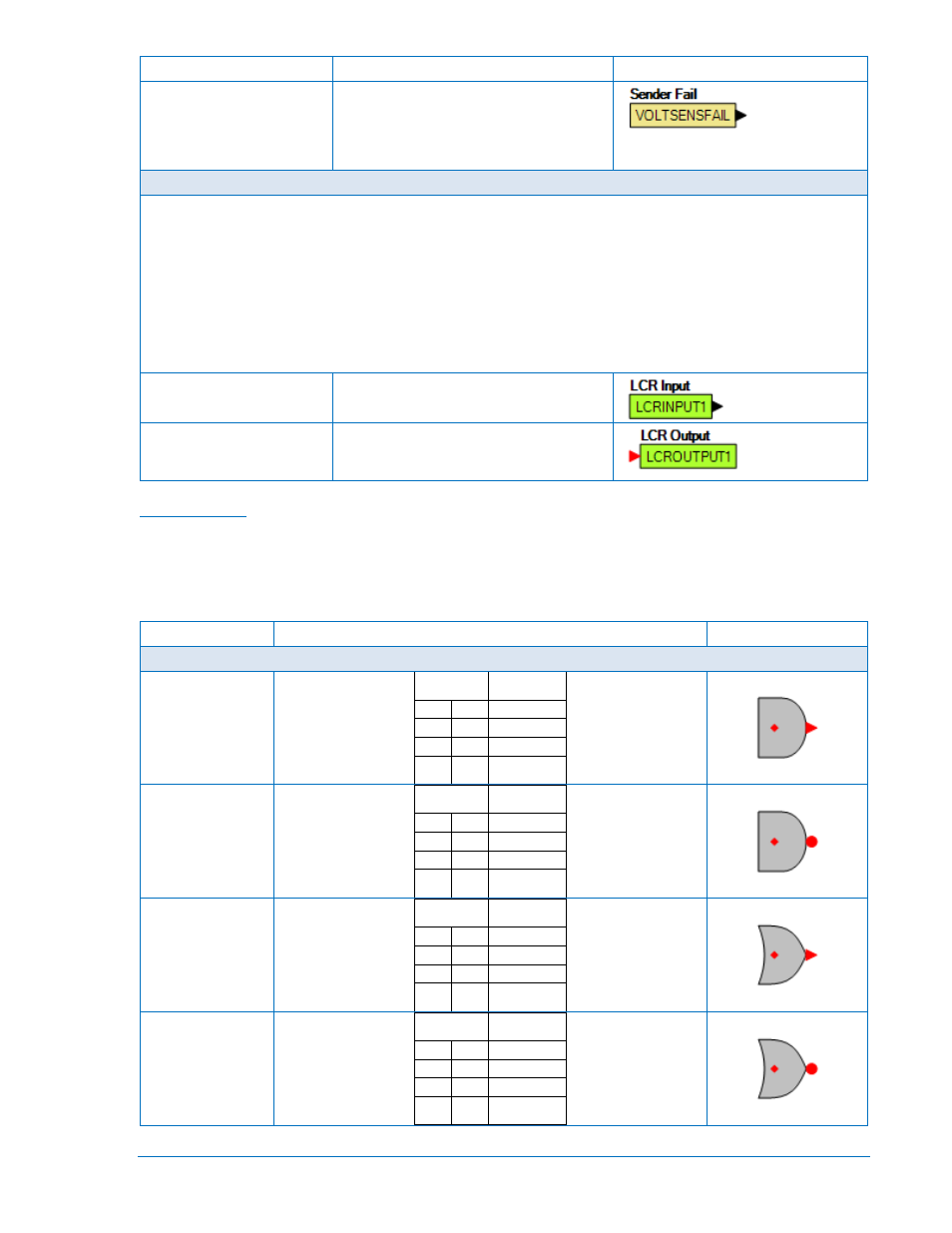

Name
Beschreibung
Symbol
Ausfall der
Spannungsabtastung
Wahr, wenn der Ausfall der
Spannungsabtastung entweder als ein
Voralarm oder als ein Alarm konfiguriert
wurde und die Aktivierungsverzögerung
abgelaufen ist.
Logik Steuerrelais
Die Logiksteuerrelais (logic control relay - LCR) bestehen aus LCR Ausgängen und LCR Eingängen. Sie können
den Ausgang dazu verwenden, das "Ausgang" Ende eines Logiknetzes abzuschließen und dann den
entsprechenden Eingang als Eingang zu einer Logikstruktur an einer anderen Stelle des Logikschemas zu
verwenden. Wenn ein bestimmter LCR Ausgang wahr ist, ist auch der entsprechende LCR Eingang wahr. In
anderen Worten, wenn LCR Ausgang N (N ist eine Zahl zwischen 1 und 16) wahr wird, dann ist LCR Eingang N
auch wahr.
Wenn Sie den Fehler "zu viele Logikebenen" beim Aufbau eines Logiknetzwerkes erhalten, können LCR
Ausgänge und Eingänge als Lösung für dieses Problem verwendet werden. Platzieren Sie einen LCR Ausgang an
das Ende eines Teils des logischen Netzwerkes und verwenden Sie dann den entsprechenden LCR Eingang, um
weitere Logik aufzubauen - was vorher nicht möglich war.
Eingänge
Eingang 1-16
Siehe oben stehende Beschreibung.
Ausgänge
Ausgang 1-16
Siehe oben stehende Beschreibung.
Komponenten
Diese Gruppe beinhaltet logische Gatter, Abgriff- und Abfall-Zeitgeber, Verriegelungen und
Kommentarblöcke. Tabelle 5-2 listet die Namen und Beschreibungen der Objekte in der Gruppe
Komponenten auf.
Tabelle 5-2. Komponentengruppe, Namen und Beschreibungen
Name
Beschreibung
Symbol
Logische Gatter
AND
Eingang Ausgang
0
0
0
0
1
0
1
0
0
1
1
1
NAND
Eingang Ausgang
0
0
1
0
1
1
1
0
1
1
1
0
OR
Eingang Ausgang
0
0
0
0
1
1
1
0
1
1
1
1
NOR
Eingang Ausgang
0
0
1
0
1
0
1
0
0
1
1
0
