Seite 302
HINWEIS
Bei Einheiten mit einer Platinennummer (zu finden auf der Rückseite der
Einheit) niedriger als 9400201139 kann es in Verbindung mit Kabellängen für
den Not-Stopp von mehr als 0,6m (2 ft) zu Problemen kommen. Ein
Zwischenrelais, angeschlossen, wie in Abbildung 6-6 dargestellt, verhindert
potentielle Probleme.
Englisch
Deutsch
Relay
Relais
ESTOP Button
NSTOPP Schalter

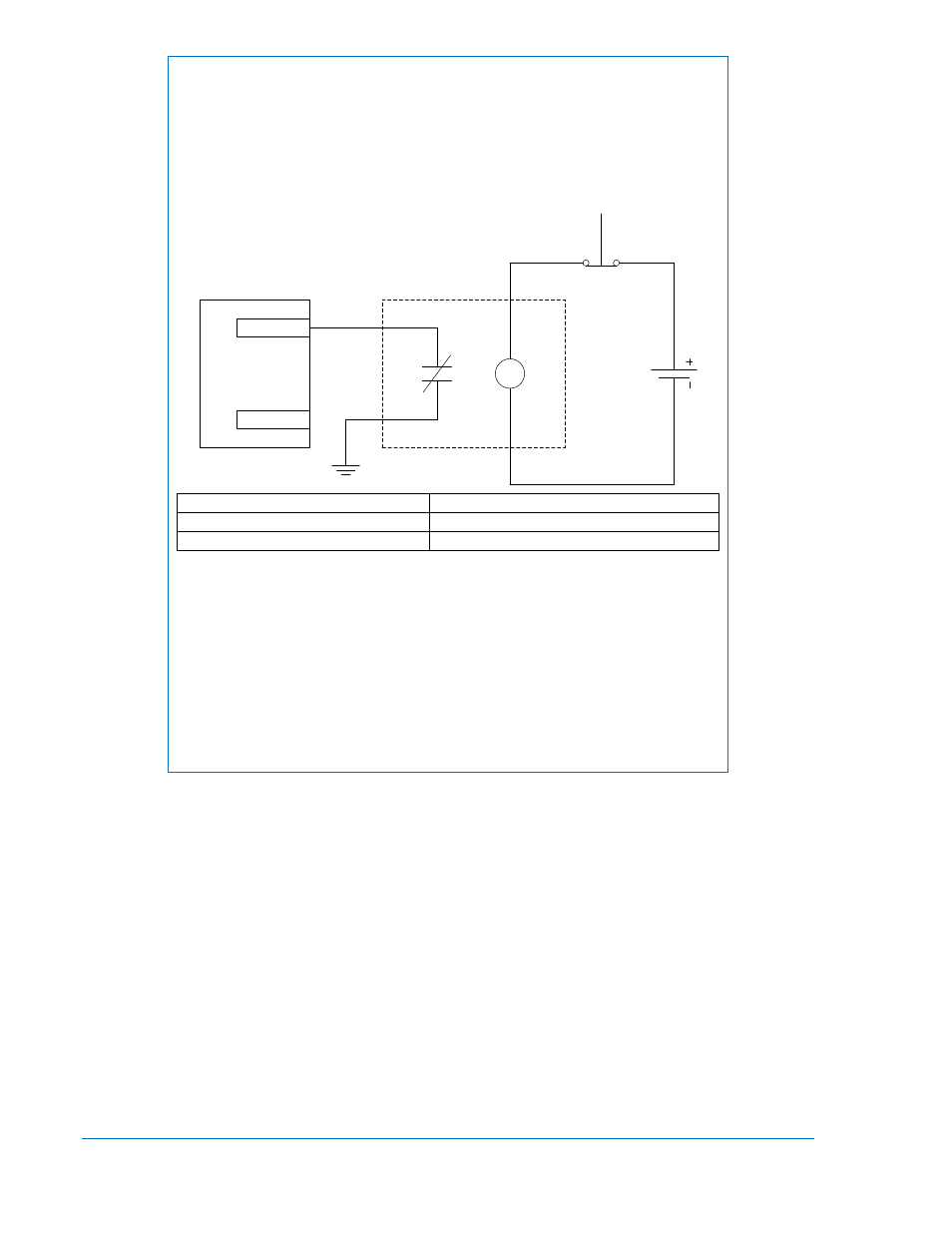

Abbildung 6-4. Schema für Zwischenrelais
Das Relais ist von einer Art, bei der die Kontakte geöffnet sind, wenn die Spule
NICHT mit Strom versorgt wird. Wird die Spule mit Strom versorgt, so
schließen die Kontakte des Relais. Der NSTOPP Schalter ist ein
Ruhekontaktschalter (d.h. geschlossen, wenn NICHT gedrückt). Die
Relaisspule ist immer stromführend, wenn der NSTOPP Schalter geschlossen
ist (NICHT gedrückt), so dass die Relaiskontakte im Normalbetrieb
geschlossen sind. Wenn der NSTOPP Schalter gedrückt wird, öffnet der
NSTOPP Schalter, und die Relaiskontakte öffnen somit auch und schalten die
Einheit ab.
Optionale Not-Stopp Verkabelungsmethode
Im Folgenden wird eine optionale Verkabelungsmethode für den Not-Stopp Eingang beschrieben. Diese
Methode wird nicht mehr bevorzugt. Der Not-Stopp Eingang ist für die Verwendung mit einem
Ruhekontaktschalter vorgesehen und erkennt einen Not-Stopp Eingang, wenn der Kurzschluss über den
Eingang entfernt wird. Siehe Abbildung 6-5. Der Not-Stopp Schalter darf sich bis zu 22m (75 ft) vom
DGC-2020 entfernt befinden und dabei eine maximale Kabellänge von 45 m (150 ft) verwenden. Die Not-
Stopp Eingangsklemmen sind in Tabelle 6-6 aufgelistet.
DGC-2020
Relay
ESTOP (46)
ESTOP (47)
ESTOP Button
P
0066
-18
6-6
DGC-2020 Installation
9400200990 Rev X
