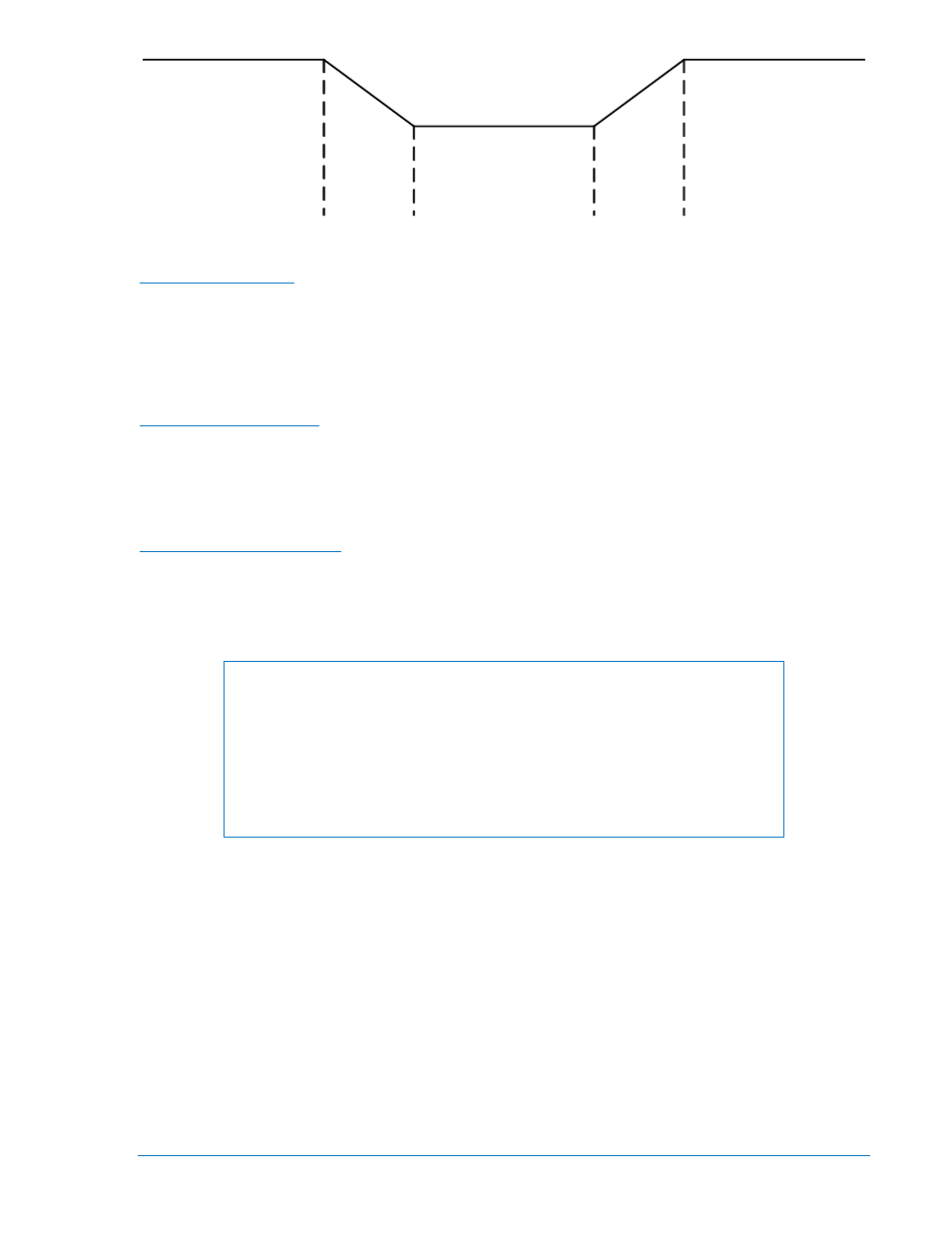

Abbildung 4-65. Schlupffrequenzfehler
Spannungskorrektur
Die Generatorspannungskorrektur wird durch die Einstellung für das Spannungsfenster bestimmt
H
. Diese
Einstellung, ausgedrückt als Prozentwert der Busspannung, bestimmt die Bandbreite der
Generatorspannung, die die Busspannung umgibt, wenn das Schließen des Unterbrechers in Betracht
gezogen wird. Ist die Einstellung Vgen>Vbus
I
aktiviert, wird der DGC-2020 die Generatorspannung so
ansteuern, dass sie um einen Betrag größer als die Busspannung ist, der der Hälfte des Betrages des
Regelversatzes entspricht.
Synchronisationsausfall
Die maximal gewünschte Zeitspanne, in der die Synchronisation stattfinden soll wird durch die Einstellung
für die Synchronisationsausfall-Aktivierungsverzögerung
J
bestimmt. Tritt die Synchronisation (das
Schließen des Unterbrechers) nicht innerhalb diese Zeiteinstellung ein, wird die Generatorsynchronisation
abgebrochen und ein Ausfall gemeldet. Beachten Sie, dass die Zeitgeber für den Synchronisator
zurückgesetzt werden, sobald einer der Busse instabil wird.
Verstärkungseinstellungen
Es werden Einstellungen für die Sync Drehzahlverstärkung
K
und die Sync Spannungsverstärkung
L
bereitgestellt, um die Schleifenverstärkung des automatischen Synchronisators zu erhöhen. Dies
ermöglicht es der Synchronisatorfunktion, während der Synchronisation aggressiv vorzugehen und im
Drehzahlbegrenzungsbetrieb stabil zu bleiben.
HINWEISE
Die Einstellungen im Synchronisatorfenster gelten NICHT, wenn die
Generatorfrequenz 400 Hz beträgt. In diesem Falle wird BESTCOMSPlus
nicht erlauben, dass diese Einstellungen geändert werden.
Wenn Sie den Synchronisator des DGC-2020 verwenden, wird empfohlen,
dass die lokalen DGC-2020 Relaisausgänge für Unterbrecherschließbefehle
verwendet werden, um die Möglichkeit von Schließvorgängen außerhalb der
gewünschten Unterbrecherschließwinkel zu minimieren.
Slip Error
= Max (-)
Slip Error
= Max (+)
Slip Error = 0
P0064-49
