3. LSM Hilfseingangsquelle – Wählen Sie Lokal, wenn lokal gemessene Eingangswerte verwendet
werden sollen. Wählen Sie Systemmanager, wenn die gemessenen Eingangswerte derjenigen
Einheit verwendet werden sollen, die als Systemmanager bestimmt wurde.
4. Kontakterweiterungsmodul aktivieren / deaktivieren – Wählen Sie Aktivieren, wenn ein
Kontakterweiterungsmodul im System vorhanden ist.
5. CEM J1939 Adresse – Stellen Sie die J1939 Adresse ein, die vom CEM-2020 verwendet werden soll.
Diese muss normalerweise nicht geändert werden, es sei denn, diese Adresse wird bereits an
anderer Stelle im CANbus Netzwerk verwendet.
6. CEM Ausgänge – Diese Einstellung legt die Anzahl der Ausgangsrelais am CEM-2020 fest. Wählen
Sie 18 oder 24. Konsultieren Sie das Bauformschema in Kapitel 1, Allgemeine Informationen des
DGC-2020 Benutzerhandbuchs um festzustellen, ob Sie über 18 oder 24 Ausgangsrelais an Ihrem
CEM-2020 verfügen.
Programmierbare Eingänge
Die programmierbaren Eingänge umfassen:
•
Kontakteingänge am DGC-2020.
•
Programmierbare Funktionen des DGC-2020. Die programmierbaren Funktionen ermöglichen
eine Zuweisung von bestimmten Eingängen zu bestimmten Funktionen. Sie können
beispielsweise einen Eingang für die Eingangsfunktion ATS (Automatischer Transfer Schalter)
oder die Funktion 'Anzeige niedriger Kraftstoffpegel' auswählen.
•
Externe LSM Eingänge am LSM-2020. Das LSM-2020 verfügt über einen analogen Eingang.
•
Externe Kontakteingänge am CEM-2020.
•
Externe Analogeingänge am AEM-2020.
•
Externe RTD Eingänge am AEM-2020.
•
Externe Thermoelement Eingänge am AEM-2020.
Konfigurationsanweisungen
Konfiguration der Kontakteingänge am DGC-2020 (Siehe Abbildung 7-22.)
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE EINGÄNGE >
KONFIGURIERBARE EINGÄNGE

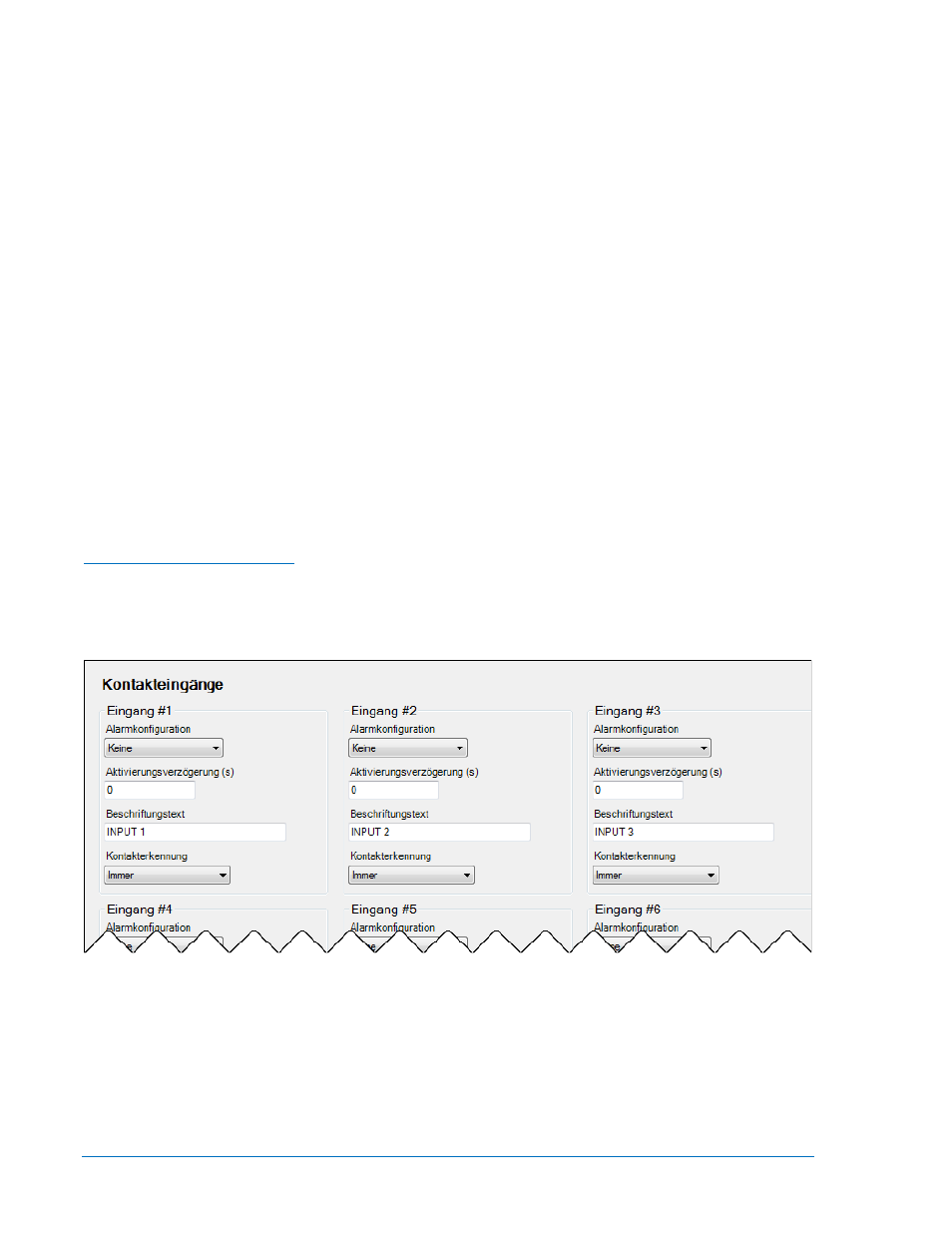

Abbildung 7-22. Einstellungs-Explorer, Programmierbare Eingänge, Fenster Kontakteingänge
Konfigurieren Sie für jeden Kontakteingang die folgenden Parameter:
1. Alarmkonfiguration - Wählen Sie Kein, Alarm oder Voralarm. Wenn ein Alarm auftritt, wird dieser
durch den Signalhornausgang mit Dauerton gemeldet und der Motor schaltet ab. Wenn ein Voralarm
eintritt, wird dies durch den Signalhornausgang mit unterbrochenem Tonsignal gemeldet und der
Motor läuft weiter. Ist Kein ausgewählt, behält der Eingang lediglich seinen Status. Der Status steht
der programmierbaren Logik von BESTlogicPlus unabhängig von der Einstellung für die
Alarmkonfiguration zur Verfügung.
