Seite 195

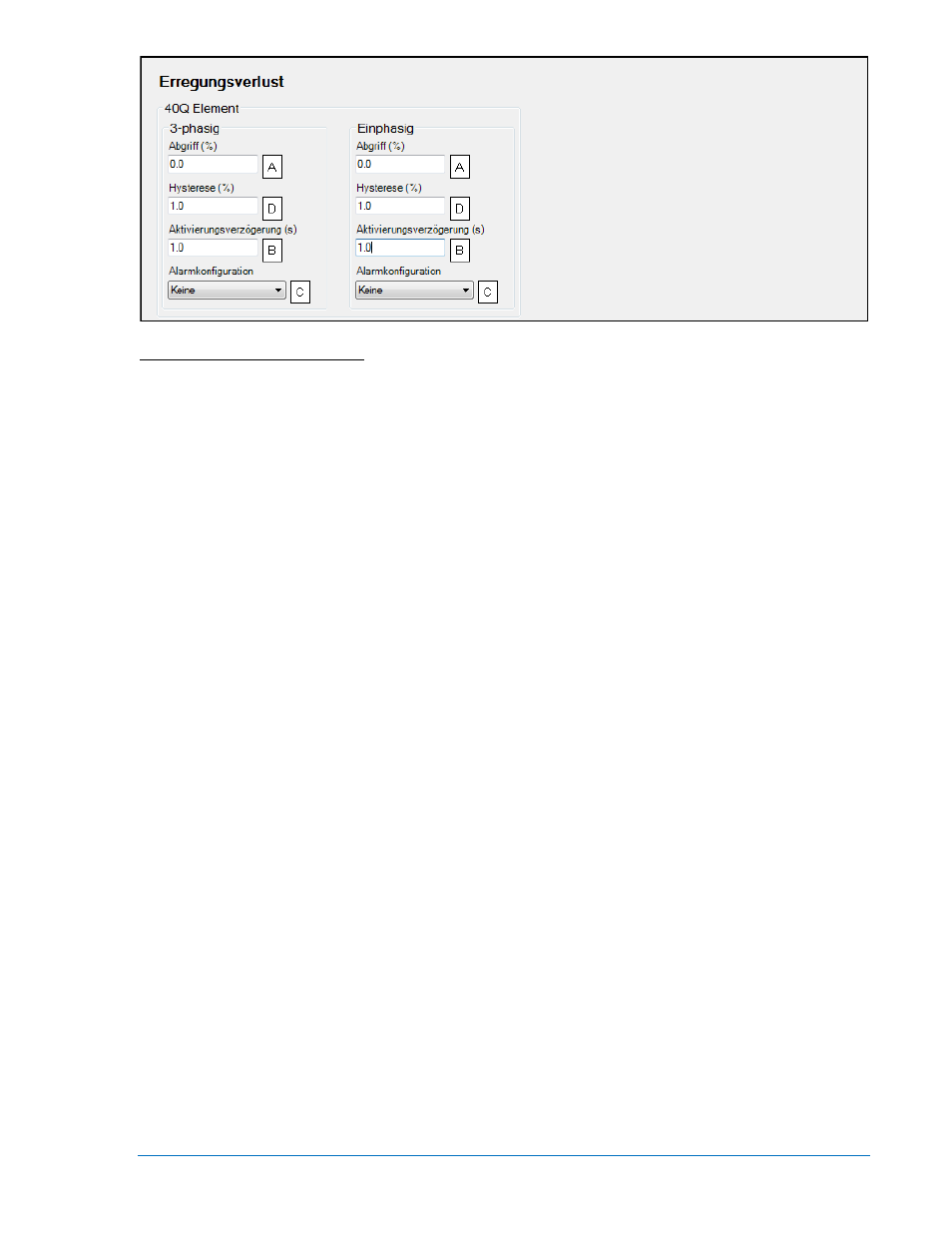

Abbildung 4-57. Erregungsverlust (40Q)
A
Abgriff: Einstellbar von -150% bis 0% der Nenn-Var in Schritten von 0,1%.
B
Aktivierungsverzögerung: Einstellbar von 0 bis 30 s in Schritten von 0,1 s.
C
Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
D
Hysterese: Einstellbar von 1% bis 10% in Schritten von 0,1%.
Überstromschutz (51-1, 51-2, 51-3)
Für jedes Element werden zwei Sätze von Überstromeinstellungen bereitgestellt: einer für dreiphasige
Generatorverbindungen und einer für einphasige Generatorverbindungen. Die eingegebene
Abgriffeinstellung basiert auf der CT Sekundärseite (DGC-2020). Wenn der DGC-2020 einen
Kontakteingang für Einphasen-Überbrückung empfängt, schalten die Überstrom Schutzeinstellungen
automatisch von den Überstrom-Schutzeinstellungen für drei Phasen auf die Einstellungen für eine
Phase.
Wenn einer der Phasenströme für die Dauer der Überstrom-Zeitverzögerung über die Abgriffeinstellung
A
ansteigt, wird ein Überstromzustand gemeldet. Der Benutzer kann einstellen, ob eine Überstrommeldung
einen Voralarm
B
(Warnung) oder einen Alarm
B
(Abschaltung) auslöst. Eine Überstrommeldung kann vom
Benutzer auch dafür konfiguriert werden, einen programmierbaren Ausgang zu schließen.
Die Überstromzeitverzögerung wird durch eine Einstellung für den zeitabhängigen Einstellungskoeffizient
C
und eine Kennlinieneinstellung
D
gesteuert. Die Kennlinieneinstellung kann auf F (fest) oder P
(programmierbar) eingestellt werden, oder es kann eine von 16 abhängigen Kennlinien ausgewählt
werden. Wird die feste Kurveneinstellung gewählt, bestimmt die Einstellung für den zeitabhängigen
Einstellungskoeffizienten die Überstrom-Zeitverzögerung ohne den Strompegel des Generators zu
berücksichtigen. Wird eine der abhängigen Kennlinien ausgewählt, bestimmt die Einstellung für den
zeitabhängigen Einstellungskoeffizienten gemeinsam mit dem Pegel des gemessenen Generatorstroms
die Überstrom-Zeitverzögerung. Wenn die Überstrom Schutzeinstellungen in BESTCOMSPlus
eingegeben werden, wird automatisch eine grafische Darstellung
E
der Einstellungen erzeugt, die die
Abgriffkennlinie für den Überstrom darstellt. Die verfügbaren abhängigen Kennlinien sind im Folgenden
aufgelistet und in Anlage A, Zeit-Überstrom Kennlinien dargestellt.
•
A, normal abhängig
•
L1, lang abhängig
•
B, stark abhängig
•
L2, lang abhängig
•
C, extrem abhängig
•
M, moderat abhängig
•
D, definiert
•
P, programmierbar
•
E1, extrem abhängig
•
S1, kurz abhängig
•
E2, extrem abhängig
•
S2, kurz abhängig
•
G, lang abhängig
•
V1, stark abhängig
•
I1, abhängig
•
V2, stark abhängig
•
I2, abhängig
Ein Skalierungsfaktor für niedrige Leitungsspannung
F
wird verwendet, um automatisch die Einstellungen
für den Überstromabgriff in Anwendungen anzupassen, die mehr als eine Art von Genset Verbindungen
verwenden könnten. Die Einstellung für den Skalierungsfaktor wird verwendet, wenn der DGC-2020 einen
Kontaktschluss an einem Kontakteingang erkennt, der für eine Aktivierung der Skalierung der
