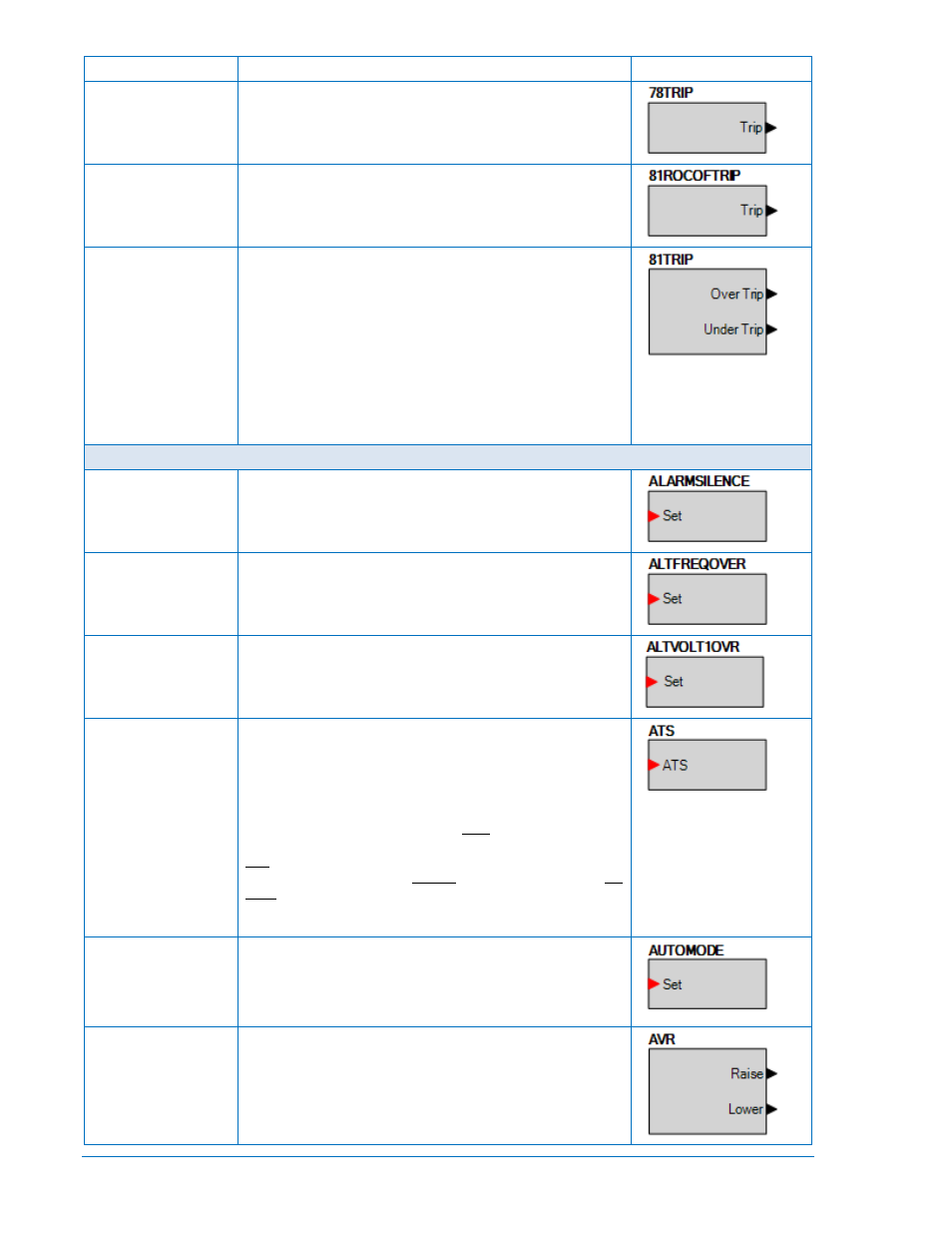

Name
Beschreibung
Symbol
78TRIP
WAHR, wenn sich 78 Vektorverschiebung im AUSLÖSEN
Zustand befindet. Verbinden Sie dieses Element mit einem
anderen Logikblockeingang.
81ROCOFTRIP
Wahr, wenn sich 81 ROCOF in einem AUSLÖSEN Zustand
befindet. Verbinden Sie dieses Element mit einem anderen
Logikblockeingang.
81TRIP
Wahr, wenn sich 81 Frequenz in einem AUSLÖSEN
Zustand befindet. Verbinden Sie dieses Element mit einem
anderen Logikblockeingang.
Sonstige
ALARMSILENCE
Wenn dieses Element wahr ist, wird der Alarm stumm
geschaltet. Der Alarm kann auch stumm geschaltet werden,
indem Sie die Alarm Stumm Taste auf der vorderen
Schalttafel des DGC-2020 drücken.
ALTFREQOVER
Wenn dieses Logikelement wahr ist, werden
Schutzfunktionen und die Buszustandserkennung
gezwungen,
auf der Ersatzfrequenz anstelle der
Nennfrequenz zu arbeiten.
ALTVOLTXOVR
(X = 1 bis 4)
Wenn dieses Logikelement wahr ist und die Quelle für den
Spannungsbegrenzungssollwert auf Begrenzungsspannung
gesetzt ist, wird die Einstellung für die Ersatzspannung zum
aktiven Sollwert für den Spannungsbegrenzungscontroller.
ATS
Wenn dieses Logikelement wahr ist und der DGC-2020 im
AUTO Modus arbeitet, dann arbeitet der Generator. Dies
kann anstelle der programmierbaren ATS Funktion
verwendet werden, wenn vorgesehen ist, das ATS Signal als
Kombination von programmierbarer Logik anstelle eines
einfachen Kontakteingangs zu generieren. Wenn entweder
das ATS Logikelement WAHR ist oder der Kontakt, der der
programmierbaren ATS Funktion zugeordnet ist, WAHR ist
und sich der DGC-2020 im AUTO Modus befindet, wird der
Generator arbeiten. Wenn sowohl das ATS Logikelement als
auch die programmierbare ATS Funktion FALSCH sind und
sich der DGC-2020 im AUTO Modus befindet, kühlt der
Generator ab und stoppt.
AUTOMODE
Wenn dieser Eingang wahr ist und sich der DGC-2020 im
AUS Modus befindet, schaltet der DGC-2020 in den AUTO
Modus. Dies ist ein Impuls gesteuerter Eingang. Er muss
nicht gehalten werden, nachdem die gewünschte
Modusumschaltung erfolgt ist.
AVR
Kann mit den Eingängen anderer Logikblöcke verbunden
werden. Wird der AVR erhöht, ist der Erhöhen Ausgang
WAHR. Wird er gesenkt, ist der Senken Ausgang WAHR.
