Position Symbol Erläuterung
platziert. Klicken Sie auf (Reißnagel), um es an der unteren Leiste
anzudocken. Um ein angedocktes Fenster anzuzeigen, halten Sie einfach
den Mauszeiger über das Register auf der unteren Leiste.
E
Wenn Sie ein Messregister mit der linken Maustaste festhalten und
irgendwo außerhalb eines Pfeilkästchens ziehen, wird dieses als frei
verschiebbares Messfenster platziert. Das frei verschiebbare Fenster kann
mittels der
Schaltfläche in der oberen rechten Ecke geschlossen
werden. Es kann auch zu einem der für das Andocken vorgesehenen
Pfeilkästchen gezogen werden.

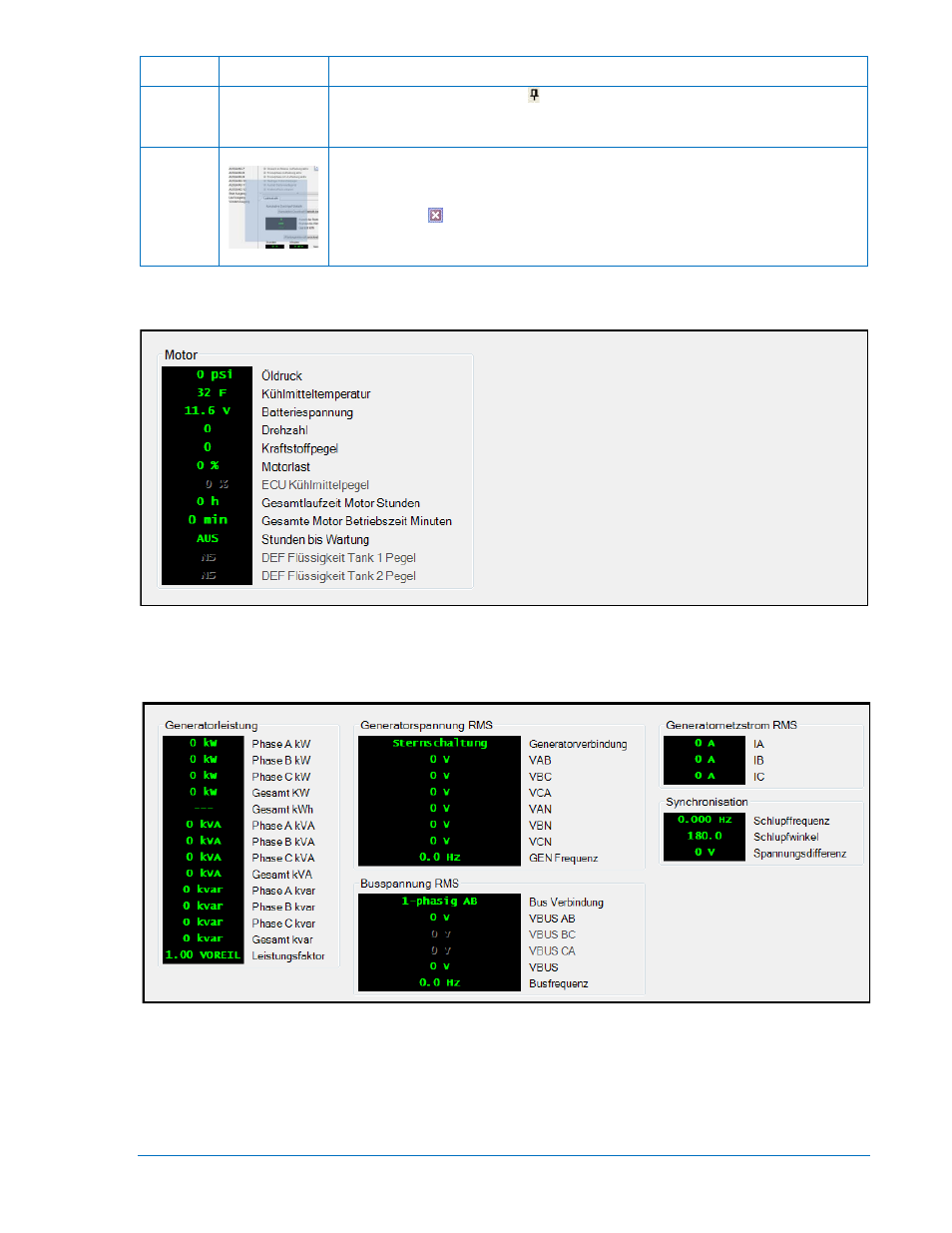

Motor
Dieses Fenster bietet Informationen und Messmöglichkeiten zu Motorenkomponenten. Siehe Abbildung 4-82.
Abbildung 4-82. Messung, Motor
Generator
Dieses Fenster bietet Messung von Generatorspannungen und -strömen. Siehe Abbildung 4-83.
Abbildung 4-83. Messung , Generator
Leistung
Dieses Fenster bietet Messungen für die Generatorleistung und den Leistungsfaktor. Siehe Abbildung 4-84.
