auf geschlossen. Um ein Logikdokument zu schützen, wählen Sie Logikdokument schützen aus dem
Menü Schutz. Ein Passwort ist optional.
Eine BESTlogic ™ Plus Datei hochladen
Um eine BESTlogicPlus Datei in den DGC-2020 hochzuladen, müssen Sie die Datei zuerst über
BESTCOMSPlus öffnen oder die Datei mit BESTCOMSPlus erstellen. Öffnen Sie dann das Menü
Kommunikation und wählen Sie Logik hochladen.
Eine BESTlogic ™ Plus Datei herunterladen
Um eine BESTlogicPlus Datei aus dem DGC-2020 herunterzuladen, müssen Sie das Menü
Kommunikation öffnen und Logik herunterladen wählen. Wenn sich die Logik in Ihrem BESTCOMSPlus
geändert hat, öffnet sich ein Dialogfenster und fragt Sie, ob Sie die aktuellen Logikänderungen speichern
wollen. Sie können Ja oder Nein wählen. Der Download beginnt, nachdem Sie die entsprechenden
Schritte unternommen haben, um die aktuelle Logik zu speichern oder zu verwerfen.
Eine BESTlogic ™ Plus Datei drucken
Um eine Vorschau des Ausdrucks anzusehen, klicken Sie auf das Symbol Druckvorschau in der
Werkzeugleiste von BESTlogicPlus Programmierbare Logik. Wenn Sie auf einem Drucker drucken
wollen, wählen Sie das Druckersymbol in der oberen linken Ecke des Druckvorschau Fensters.
Sie können die Vorschau überspringen und direkt drucken, indem Sie das Symbol Drucker in der
Werkzeugleiste von BESTlogicPlus Programmierbare Logik anklicken. Es wird ein Dialogfenster
Ansichten zum Drucken auswählen angezeigt, das es Ihnen ermöglicht, auszuwählen, welche Ansichten
Sie drucken möchten. Als nächstes wird ein Druck Dialogfenster mit der typischen Windows Auswahl an
Optionen für die Einstellung der Druckereigenschaften angezeigt. Führen Sie diese Einstellungen nach
Bedarf durch und klicken Sie dann auf Drucken.
In der Werkzeugleiste von BESTlogicPlus Programmierbare Logik findet sich auch ein Symbol Seite
einrichten, das es Ihnen ermöglicht, die Papiergröße, die Papierquelle, die Ausrichtung und die Ränder
festzulegen.
Logikschema auf dem Bildschirm löschen
Klicken Sie auf die Schaltfläche Löschen, um das auf dem Bildschirm angezeigte Logikschema zu
löschen und von vorne zu beginnen.
BESTlogic ™ Plus Beispiele
Beispiel 1 – Verbindungen AVR Logikblock

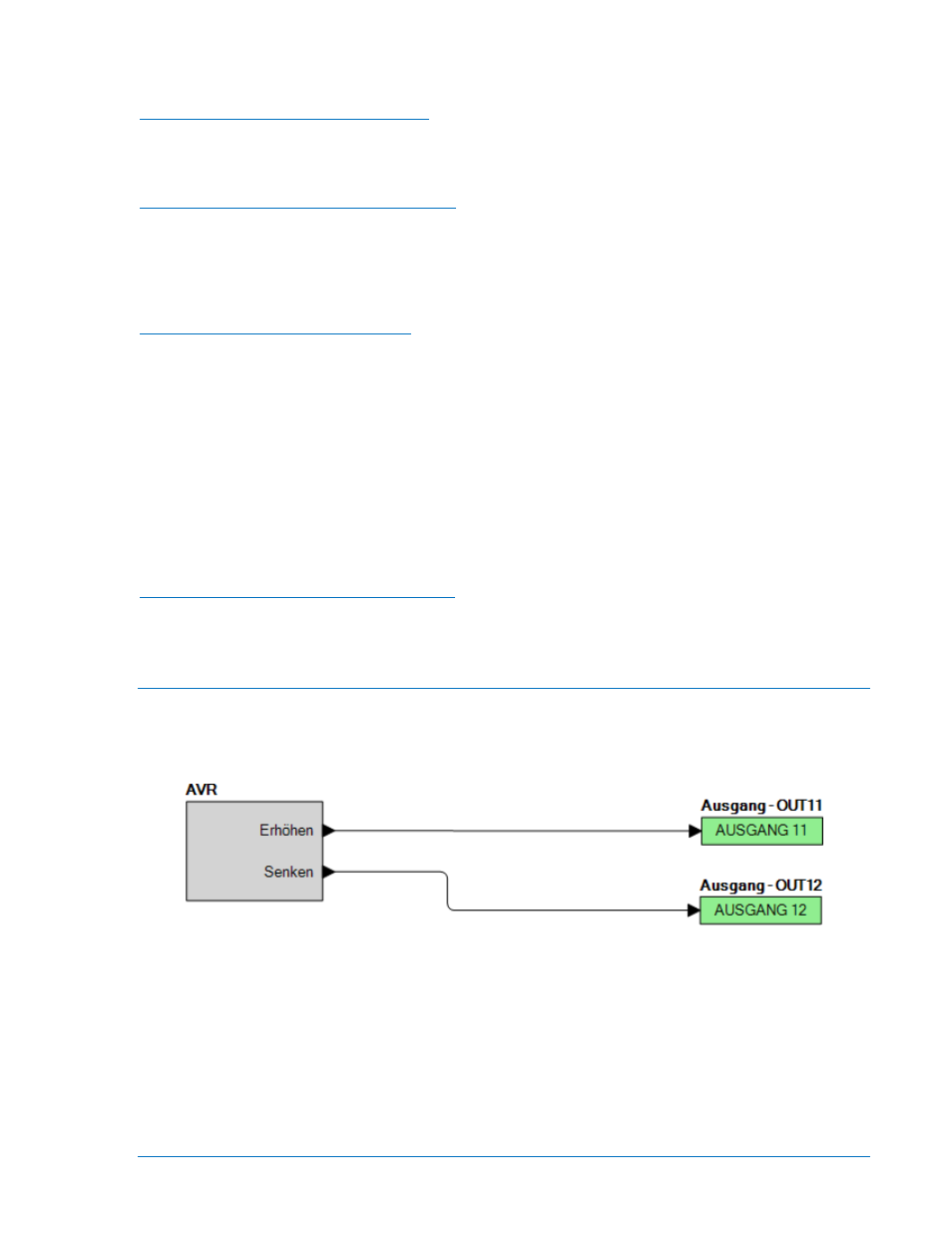

Abbildung 5-4 zeigt den AVR Logikblock und zwei Ausgangslogikblöcke. Ausgang 11 ist aktiv, wenn der
AVR erhöht wird und Ausgang 12 ist aktiv, wenn der AVR gesenkt wird.
Abbildung 5-5. Beispiel 1 - Verbindungen AVR Logikblock
Beispiel 2 – Verbindungen AND Gatter
Abbildung 5-5 zeigt eine typische AND Gatter Verbindung. In diesem Beispiel wird Ausgang 6 aktiv, wenn
der Kraftstoffpegel niedrig Alarm UND der Öldruck niedrig Alarm wahr sind.
