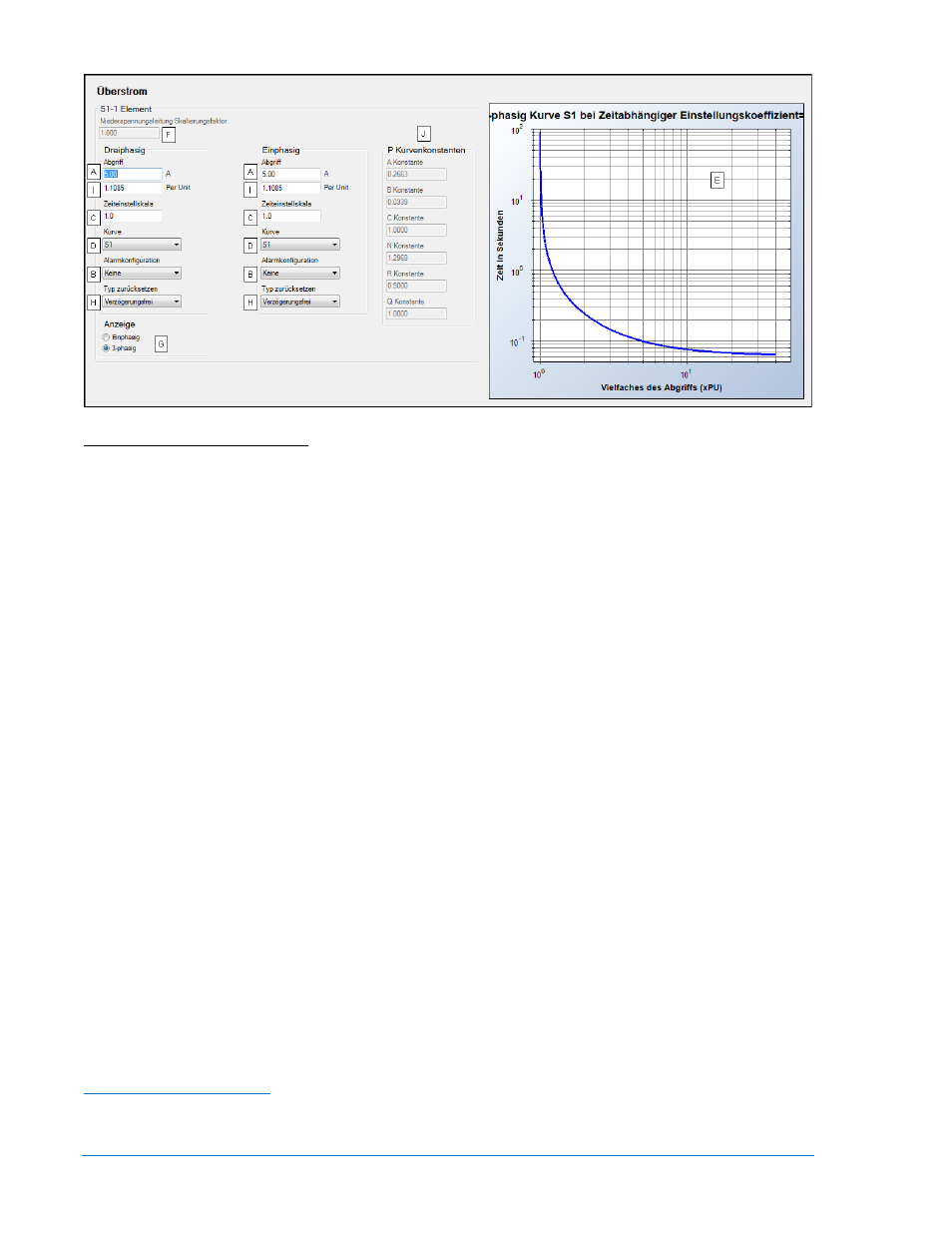

Abbildung 4-58. Überstrom
A Abgriff: Einstellbar von 1 bis 20 Aac für 5 Aac Strommessung (Bauformnummer 5xxxxxxxx) oder 0 bis
4 Aac für 1 Aac Strommessung (Bauformnummer 1xxxxxxxx).
B Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
C Zeiteinstellskala: Einstellbar von 0 bis 7.200 s für F (feste) Kennlinie, 0 bis 9,9 für alle anderen
Kennlinien.
D Kurve: A, B, C, D, E1, E2, F, G, I1, I2, L1, L2, M, P, S1, S2, V1 oder V2.
E Überstrom Abgriffkennlinie.
F Niederspannungsleitung Skalierungsfaktor: Einstellbar von 0.001 bis 3 in Schritten von 0,001.
G Anzeige: Einphasig oder dreiphasig.
H Typ zurücksetzen: Sofort oder integriert.
I Abgriff (Per Unit): Der Bereich variiert auf der Grundlage der Einstellung für die natürliche Einheit und
dem zugehörigen Nenndatenparameter.
J Programmierbare (P) Kurvenkonstanten: Siehe Tabelle 4-7.
Netzausfallschutz
Der Netzausfallschutz besteht aus einem Vektorverschiebungselement und einem Element
Änderungsrate der Frequenz (nur Bauformnummer xxxxxxExx). Die Funktionsweise dieser Elemente ist
insofern ähnlich, dass beide versuchen, den Generator vom Verbundnetz zu trennen, wenn Netzausfall
oder Netzversagen auftritt, um so zu verhindern, dass der Generator immer noch mit dem Netz
verbunden ist, wenn das Netz auf Grund einer externen Wiedereinschaltungseinrichtung zurückkehrt.
Wenn das Netz ausfällt, ist es wahrscheinlich, dass sich die Generatorlast abrupt verschieben wird, da
der Generator alles zwischen dem Generatorausgang und dem Netzunterbrecher speist, der die
Netzleistung getrennt hat. Es ist sehr wahrscheinlich, dass solch ein Lastwechsel eine Drehzahländerung
verursacht, die dazu führen könnte, dass der Generator außer Phase mit dem Netz ist, wenn dieses
wieder zugeschaltet wird. Ist der Generator außer Phase, und es wird eine Verbindung zum Netz
hergestellt, könnten Schäden auftreten.
Ein Schutz vor Netzausfall ist nur dann aktiv, wenn der Generator parallel zum Netz betrieben wird, was
angezeigt wird, wenn das 'Parallel zum Netz' Logikelement in BESTlogicPlus wahr ist. Der Schutz wird für
fünf Sekunden, nachdem das 'Parallel zum Netz' Logikelement das erste Mal wahr wird, blockiert, damit
das durch das Schließen auf das Netz verursachte Einschwingen keine falsche Auslösung verursacht.
Um falsche Auslösungen zu minimieren, wird der Schutz vor Netzausfall deaktiviert, wenn irgendwelche
Unterbrecher nicht geschlossen sind.
Vektorverschiebung (78)
Das Vektorverschiebungselement löst den Unterbrecher aus, wenn es eine Phasenverschiebung in der
Generatorspannung feststellt. Eine plötzliche Änderung des Generatorphasenwinkels tritt oft auf, wenn
