Hinweise
1.
Wenn das CEM-2020 ein Ende des J1939 Busses darstellt, sollte
ein 120
Ω, ½ Watt Abschlusswiderstand über die Klemmen P1-
LO (CANL) und P1- HI (CANH) installiert werden.
2.
Ist das CEM-2020 nicht Teil des J1939 Busses, sollte der
Abzweig, der das CEM-2020 mit dem Bus verbindet nicht länger
sein als 914 mm (3 ft).
3.
Die maximale Buslänge, Abzweige nicht eingerechnet, beträgt
40 m (131 ft).
4.
Der Drain (Abschirmung) des J1939 sollte nur an einer Stelle
geerdet sein. Ist er bereits an einer anderen Stelle geerdet,
verbinden Sie den Drain nicht mit dem CEM-2020.

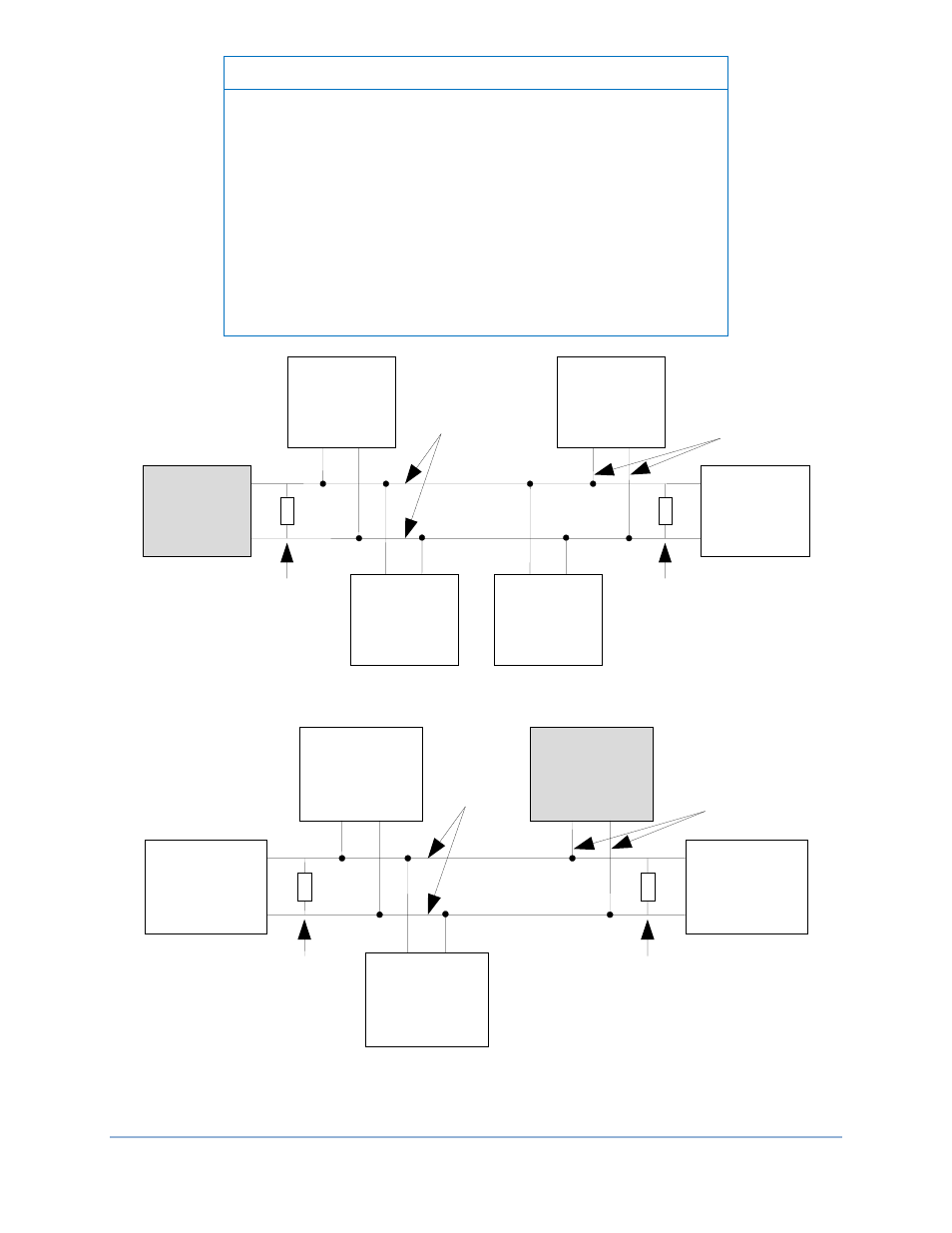

Abbildung10–5. CAN Schnittstelle, wobei das CEM-2020 ein Ende des Busses darstellt
Abbildung10–6. CAN Schnittstelle, wobei der DGC-2020 ein Ende des Busses darstellt
AEM - 2020
( Optional )
CEM - 2020
Andere
Geräte
P
0053
-
60
Motor
120
Ohm
Abschluss
CAN
-
H
CAN
-
L
LSM - 2020
( Optional )
DGC - 2020
120
Ohm
Abschluss
Bus
Abzweig
CEM - 2020
DGC - 2020 HD
Andere
Geräte
P
0072
-
01
Motor
120
Ohm
Abschluss
CAN
-
H
CAN
-
L
AEM - 2020
( Optional )
120
Ohm
Abschluss
Bus
Abzweig
10-10
