Navigationspfad vordere Schalttafel: EINSTELLUNGEN> MEHRGENERATORMANAGEMENT >
AVR ANALOGAUSGANG

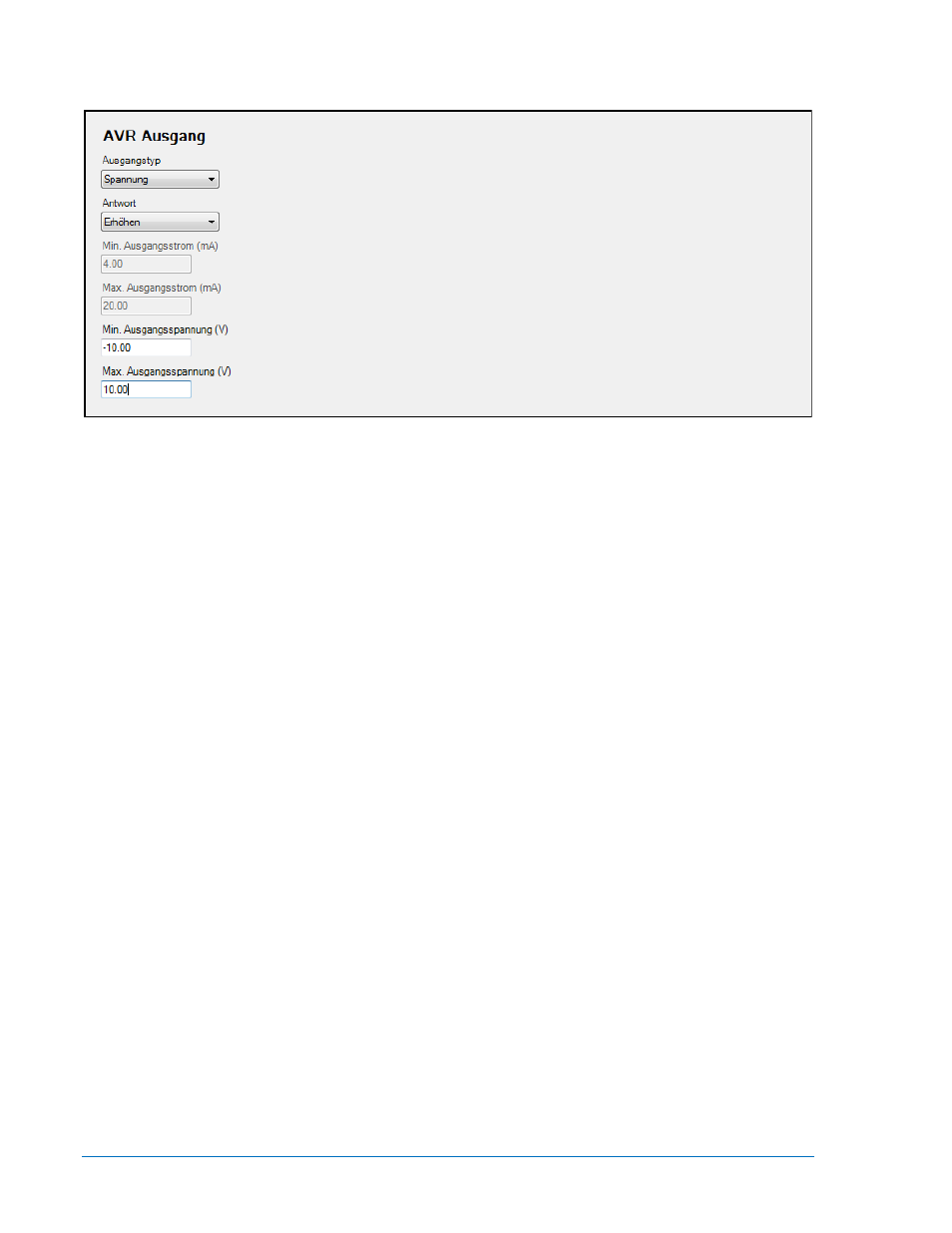

Abbildung 7-57. Einstellungs-Explorer, Mehrgeneratormanagement, Fenster AVR Ausgang
i. Ausgangstyp – Wählen Sie je nach Ausgangstyp Spannung oder Strom aus.
ii. Reaktion– Wählen Sie Erhöhen, wenn ein höherer Pegel der Vorspannung den AVR
dazu bringt, die Generatorausgangsspannung zu erhöhen; wählen Sie Senken, wenn
ein höherer Pegel
der
Vorspannung
den
AVR
dazu bringt, die
Generatorausgangsspannung zu senken.
iii. Min Ausgangsstrom (mA) – Diese Einstellung bestimmt den Minimalpegel des AVR
Vorspannungsstroms, wenn der Ausgangstyp auf Strom eingestellt ist.
iv. Max Ausgangsstrom (mA) – Diese Einstellung bestimmt den Maximalpegel des AVR
Vorspannungsstroms, wenn der Ausgangstyp auf Strom eingestellt ist.
v. Min Ausgangsspannung (V) – Diese Einstellung bestimmt den Minimalpegel der AVR
Vorspannungsspannung, wenn der Ausgangstyp auf Spannung eingestellt ist.
vi. Max Ausgangsspannung (V) – Diese Einstellung bestimmt den Maximalpegel der
AVR Vorspannungsspannung, wenn der Ausgangstyp auf Spannung eingestellt ist.
d. Konfigurieren Sie den Bereich und die Polarität für Ausgangsspannung oder -strom der
Drehzahlregler Vorspannung.
Bevor Sie dies tun, müssen Spannungs- oder Strombereich des Eingangssignals für die
Drehzahlreglervorspannung bestimmt werden. Wenn der programmierte Bereich nicht mit
dem übereinstimmt, was am Drehzahlreglervorspannungseingang verwendet wird, könnte
unvorhersehbares und unerwünschtes Systemverhalten auftreten.
Die Einstellungen für Ausgangsspannungs- und -strombereich sowie die Polarität der
Drehzahlreglervorspannung finden Sie in BESTCOMSPlus
®
unter EINSTELLUNGS-
EXPLORER
>
DGC-2020
>
MEHRGENERATORMANAGEMENT
>
DREHZAHLREGLERAUSGANG. Siehe Abbildung 7-58.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > MEHRGENERATORMANAGEMENT >
GOV ANALOGAUSGANG
i. Ausgangstyp – Wählen Sie je nach Ausgangstyp Spannung oder Strom aus.
ii. Reaktion – Wählen Sie Erhöhen, wenn ein höherer Pegel der Vorspannung den
Drehzahlregler dazu bringt, die Generatorausgangsspannung zu erhöhen; wählen
Sie Senken, wenn ein höherer Pegel der Vorspannung den Drehzahlregler dazu
bringt, die Generatorausgangsspannung zu senken.
iii. Min Ausgangsstrom (mA) – Diese Einstellung bestimmt den Minimalpegel des
Drehzahlregler Vorspannungsstroms, wenn der Ausgangstyp auf Strom eingestellt
ist.
