Um die Identifizierung der Kontakteingänge zu vereinfachen, kann jedem Eingang ein benutzerdefinierter
Name
C zugewiesen werden.
Kontakte können immer erkannt D werden oder nur dann, wenn der Motor läuft.
Die Kontakteingänge werden in ein programmierbares BESTLogicPlus Logikschema eingebunden, indem
sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für weitere Informationen
Kapitel 5, BESTLogicPlus Programmierbare Logik.
Wenn "Kein" für die Alarmkonfiguration ausgewählt wurde, steht der Status des Kontakteingangs der
programmierbaren Logik von BESTLogicPlus zur Verfügung.

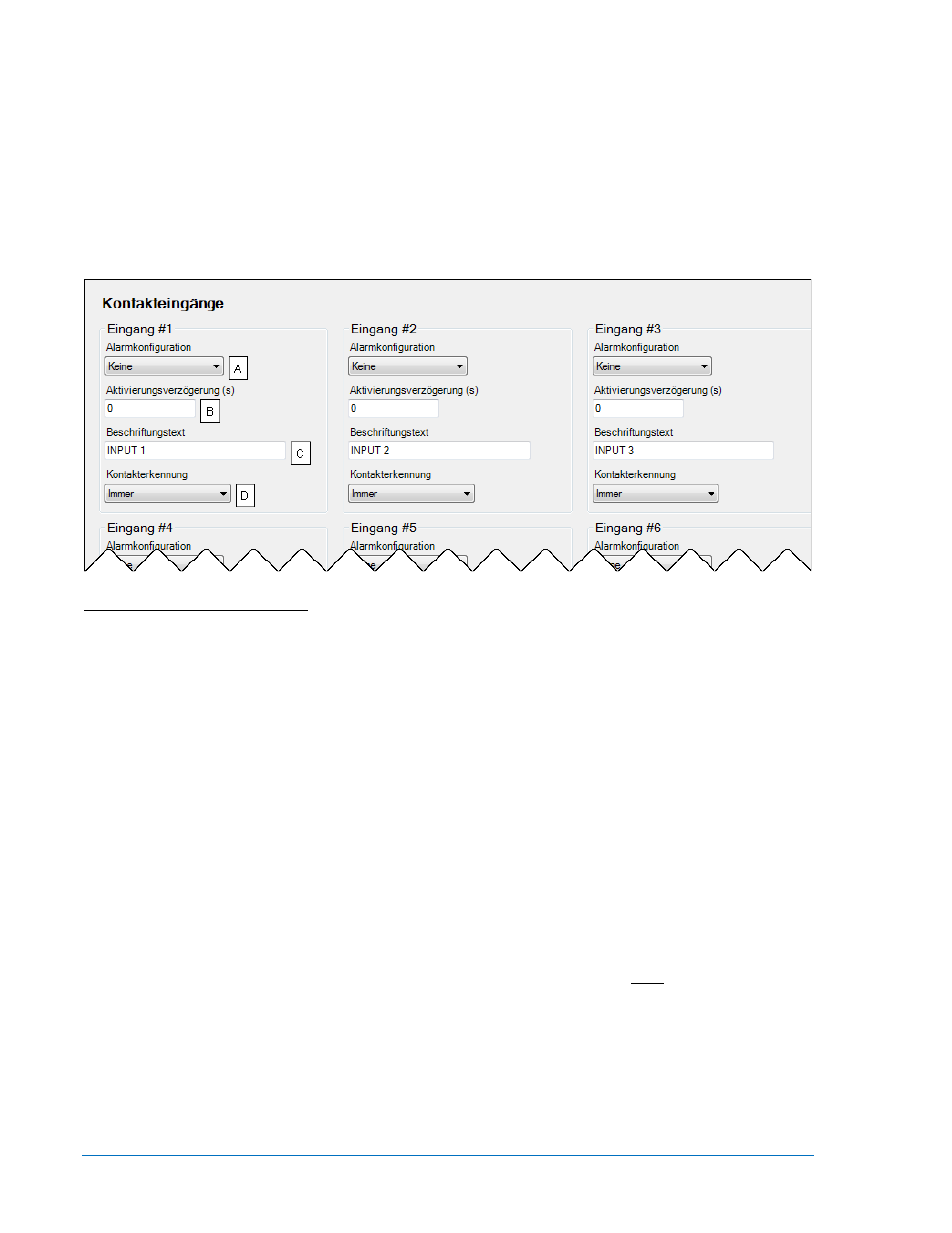

Das Fenster Kontakteingänge von BESTCOMSPlus wird in Abbildung 4-34 dargestellt.
Abbildung 4-34. Kontakteingänge
A Alarmkonfiguration: Kein, Alarm oder Voralarm.
B Aktivierungsverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
C Beschriftungstext: Eine alphanumerische Zeichenkette mit maximal 16 Zeichen.
D Kontakterkennung: Immer oder nur, wenn Motor läuft.
Programmierbare Funktionen
Jeder der 16 Kontakteingänge kann dafür programmiert werden, jeden von neun Funktionstypen zu
erkennen:
•
Automatischer Transferschalter (ATS) A – Trennt vom Netz und startet den Generator.
•
Dreieck an Masse Überbrückung B - Verwendet eine geerdete Dreiecksabtastung, wenn die
Generatorverbindung auf Dreieckschaltung eingestellt ist.
•
Notfallüberbrückung C - Die Alarme, die dafür programmiert wurden, die Einheit abzuschalten,
werden übergangen und ignoriert.
•
Niedrige Leitungsspannung Überbrückung D - Die 51, 27 und 59 Einstellungen werden mit dem
Skalierungsfaktor für niedrige Leitungsspannung skaliert.
•
Einphasenüberbrückung E - Die Einheit schaltet auf die Einphasenabtastkonfiguration und
verwendet die Abtasteinstellung F für Einphasenüberbrückung (A-B oder A-C). (Beachten Sie:
Dies gilt nur dann, wenn der Eingang für Einphasenüberbückung (A-C) nicht aktiv ist.)
•
Einphasenüberbrückung (A-C) G - Die Einheit schaltet auf die Einphase- A-C Abtastkonfiguration,
auch wenn die Abtasteinstellung für Einphasenüberbrückung auf A-B gesetzt ist. (Beachten Sie:
Dies gilt nur dann, wenn der Eingang für Einphasenüberbückung aktiv ist.)
•
Ausfall Batterieladegerät H - Wenn der gewählte Eingang aktiviert wird, wird nach der
Aktivierungsverzögerung ein vom Benutzer wählbarer Voralarm oder Alarm gemeldet.
•
Niedriger Kühlmittelpegel I - Wenn der gewählte Eingang aktiviert wird, wird nach der
Aktivierungsverzögerung ein vom Benutzer wählbarer Voralarm oder Alarm gemeldet.
