Abbildung 4-25. systemeinstellungen -39, Abbildung 4-26. nenndaten -39 – Basler Electric DGC-2020 Benutzerhandbuch
Seite 157

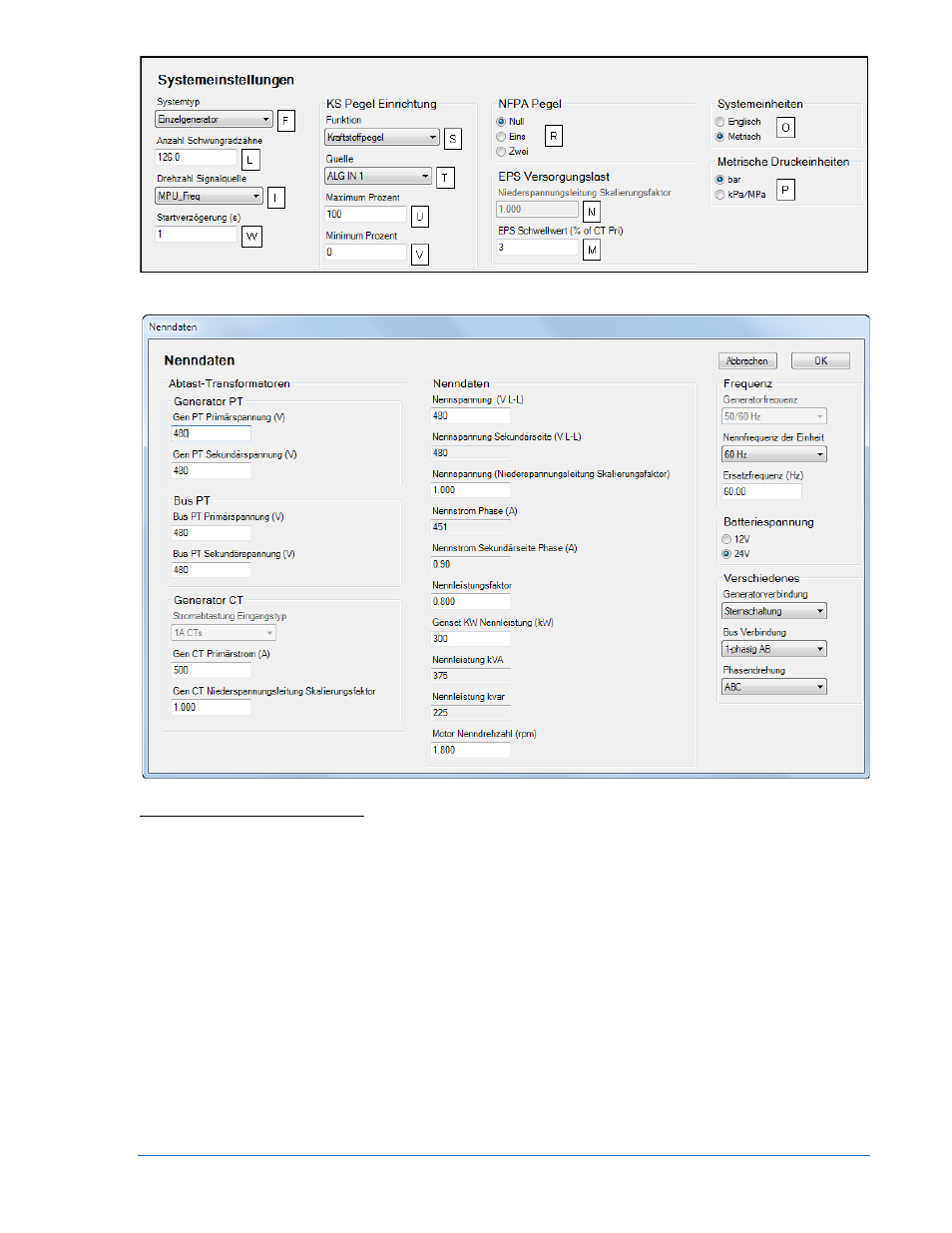

Abbildung 4-25. Systemeinstellungen
Abbildung 4-26. Nenndaten
A
Generatorverbindung: Dreieckschaltung, Sternschaltung, 1 Phase A-B, 1 Phase A-C oder Dreieck an
Masse.
B
Busverbindung: Einphasig oder dreiphasig.
C
Phasendrehung: ABC oder ACB.
D
Genset KW Nennwert: Einstellbar von 5 bis 9.999 kW in Schritten von 1 kW.
E
Nennspannung: Einstellbar von 1 bis 99.999 Vac in Schritten von 1Vac.
F
Systemtyp: Einzelner Generator oder Mehrere Generatoren.
G
Ersatzfrequenz: Einstellbar von 10 bis 450 Hz in Schritten von 0,01 Hz.
H
Nennleistungsfaktor: Einstellbar von -1 bis +1 in Schritten von 0,0001.
I
Quelle für das Drehzahlsignal: MPU, Gen Freq oder MPU Freq.
J
Nennfrequenz: 50/60 oder 400 Hz.
K
Motor Nenndrehzahl: Einstellbar von 750 bis 3.600 in Schritten von 1.
L
Anzahl Schwungradzähne: Einstellbar von 1 bis 500 in Schritten von 0,1.
M
EPS Stromschwellwert: Einstellbar von 3 bis 10% des CT Primärnennwertes in Schritten von 1%.
N
Niedrige Leitungsspannung Skalierungsfaktor: Einstellbar von 0,001 bis 3 in Schritten von 0,001.
O
Systemeinheiten: Englisch oder Metrisch.
P
Metrische Druckeinheiten: Bar oder kPa/MPa.
Q
Batteriespannung: 12 oder 24 Vdc.
9400200990 Rev X
DGC-2020 BESTCOMSPlus
® Software
4-39
