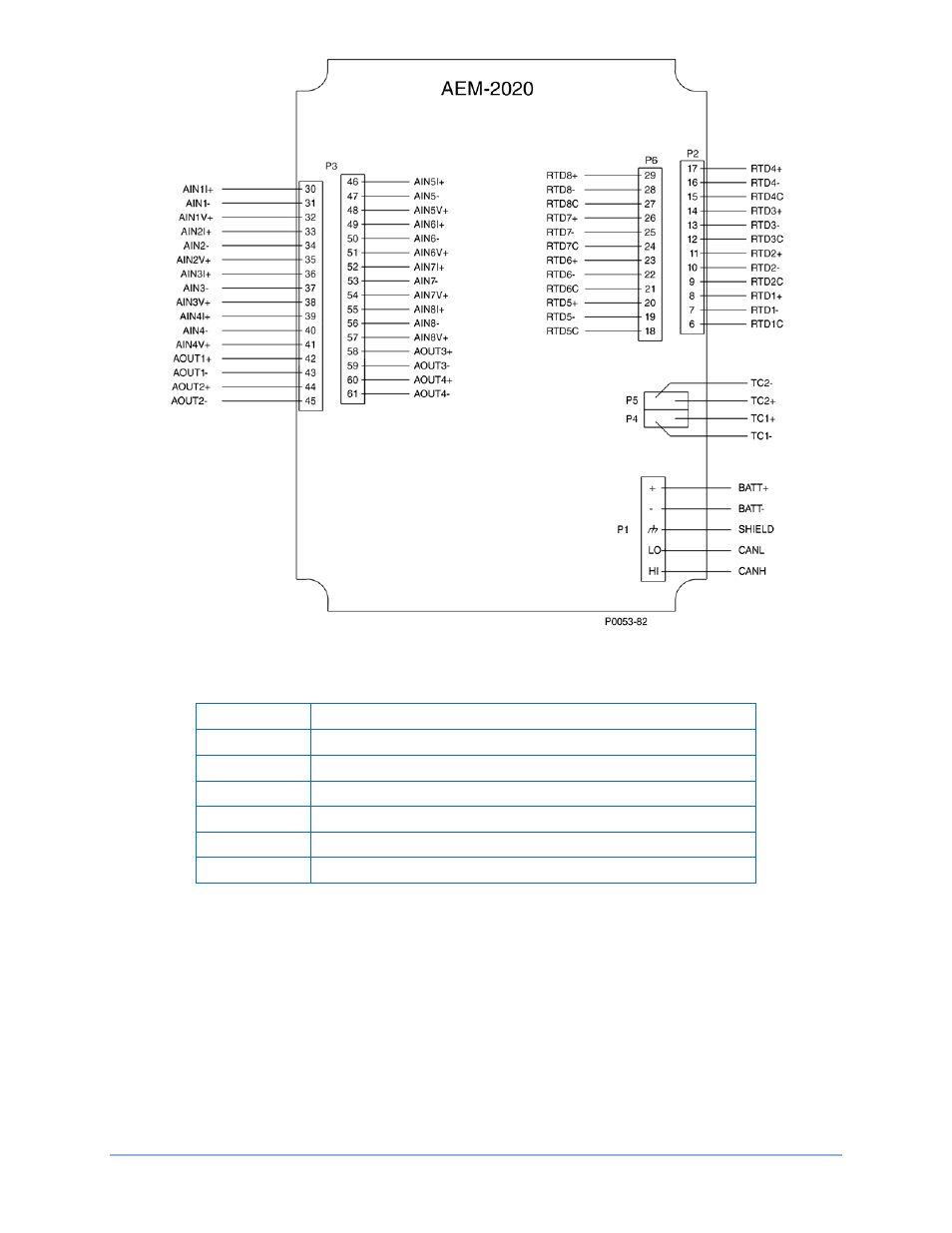

Abbildung 11–2. Eingangs- und Ausgangsklemmen
Tabelle 11–2. Eingangs- und Ausgangsklemmen
Verbinder
Beschreibung
P1
Betriebsleistung und CAN
P2
RTD Eingänge 1 - 4
P3
Analogeingänge 1 - 8 und Analogausgänge 1 - 4
P4
Thermoelement 1 Eingang
P5
Thermoelement 2 Eingang
P6
RTD Eingänge 5 - 8
9400200990 Rev X
DGC-2020 AEM-2020 (Analogerweiterungsmodul)
