ii. Wenn der Netzunterbrecher konfiguriert wird, stellen Sie die Unterbrecherschließzeit
ein. Dies ist die Zeit, die vom vorausschauenden Synchronisator verwendet wird, um
den Voreilungswinkel zu berechnen, an dem der Unterbrecher Schließen Befehl
ausgegeben wird.
4. Richten Sie den Generatorunterbrecher in der programmierbaren Logik von BESTlogicPlus unter
EINSTELLUNGS-EXPLORER > BESTLOGICPLUS PROGRAMMIERBARE LOGIK ein. Siehe
Abbildung 7-37.

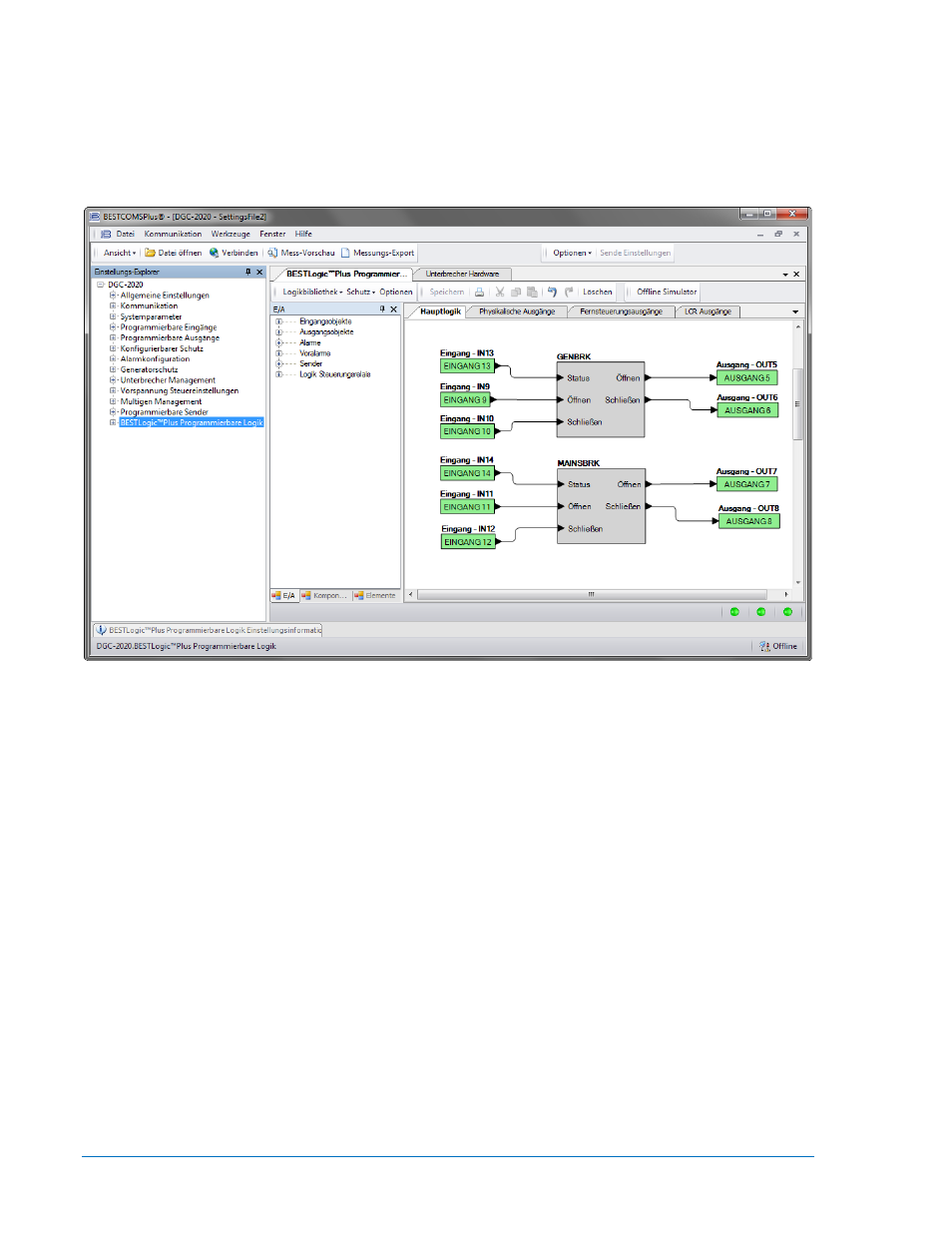

Abbildung 7-37. Einstellungs-Explorer, Einstellungen für BESTlogicPlus programmierbare Logik
a. Generatorunterbrecher
i. Ziehen Sie das Element Generatorunterbrecher in das Logikschema.
ii. Verbinden Sie die Öffnen und Schließen Ausgänge des Unterbrecherelements mit
den Kontaktausgängen, die den Unterbrecher ansteuern.
iii. Verbinden Sie den physischen Eingang oder den externen Eingang, der den
Unterbrecherstatus meldet (geschlossen, wenn der Unterbrecher geschlossen ist und
offen, wenn der Unterbrecher offen ist) mit dem Status Eingang des
Unterbrecherelements. Dies ist der einzige Weg, dem DGC-2020 den
Unterbrecherstatus zu melden.
iv. Wenn gewünscht wird, dass physische Eingänge vorhanden sind, die Befehle zum
Öffnen oder Schließen des Unterbrechers anfordern können, verbinden Sie die
gewünschten Eingänge mit den Befehlseingängen für Öffnen und Schließen des
Unterbrecherelements. Diese Eingänge sollten Impuls gesteuert werden. Wenn beide
Eingänge zur gleichen Zeit schließen, ändert der Unterbrecher seinen Zustand nicht.
Werden Eingänge für Unterbrecherbefehle nicht gewünscht, verbinden Sie ein "Logik
0" Eingangsobjekt mit den Befehlseingängen für Öffnen und Schließen des
Unterbrecherblocks.
b. Netzunterbrecher (wenn konfiguriert)
i. Ziehen Sie das Element Netzunterbrecher in das Logikschema.
ii. Verbinden Sie die Öffnen und Schließen Ausgänge des Unterbrecherelements mit
den Kontaktausgängen, die den Unterbrecher ansteuern.
