zu bewegende Fenster repräsentiert, sieben Pfeilschaltflächen und eine Registerschaltfläche. Siehe
Abbildung 4-81.Tabelle 4-8 erläutert die Positionsanzeiger in Abbildung 4-81.

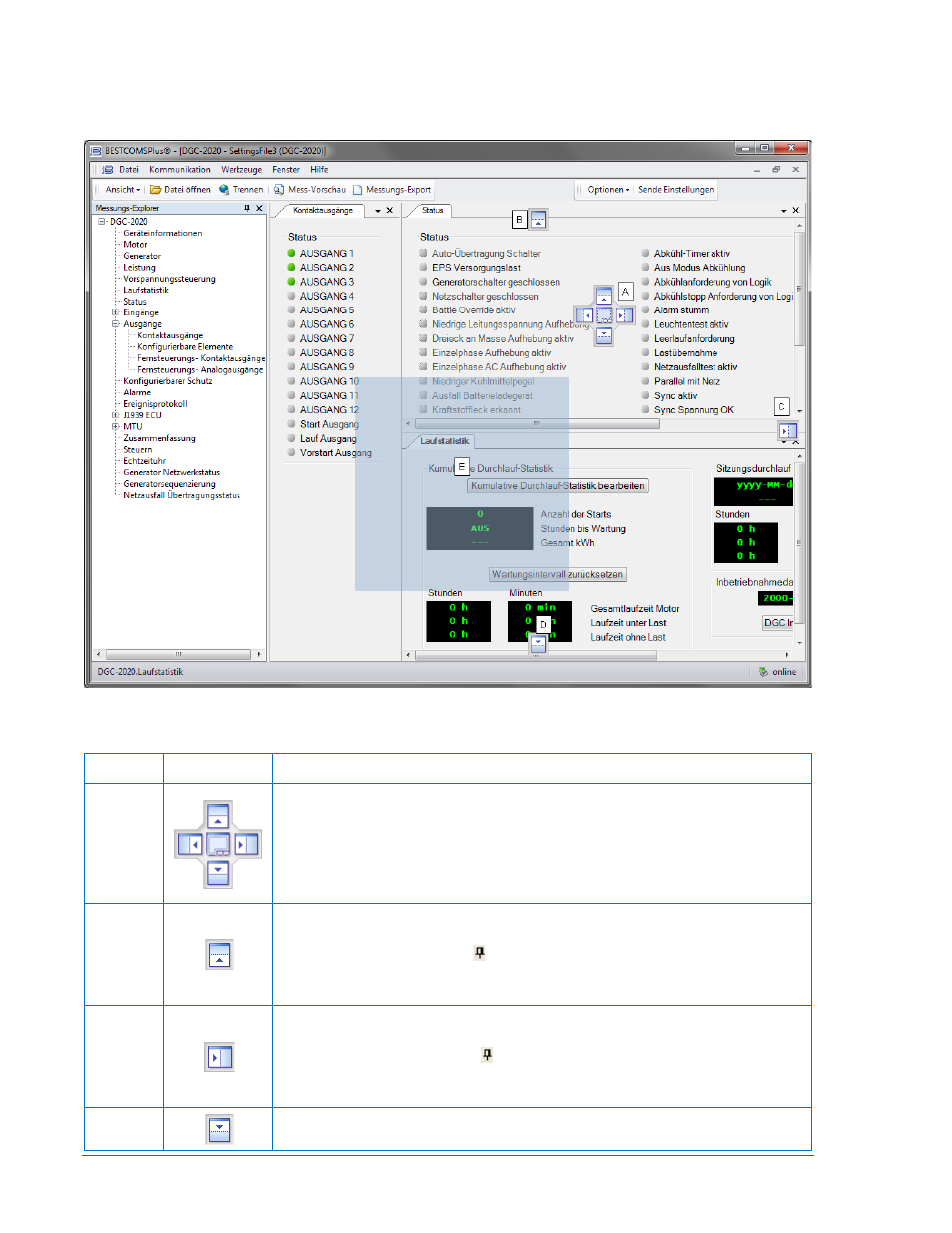

Abbildung 4-81. Messungsfenster Andockoptionen
Tabelle 4-8. Erläuterung der Positionsanzeiger in Abbildung 4-81
Position Symbol Erläuterung
A
Wird die linke Maustaste auf einem Messregister festgehalten und auf
eines der vier Pfeilkästchen gezogen, so wird das Messregister innerhalb
des ausgewählten Fensters auf der gewählten Position angeordnet. Um ein
Messregister als Register innerhalb des ausgewählten Fensters zu
platzieren, ziehen Sie es auf das Registerkästchen zwischen den
Pfeilkästchen.
B
Wenn Sie ein Messregister mit der linken Maustaste festhalten und auf
dieses Pfeilkästchen ziehen, wird dieses am oberen Rand des Fensters
platziert. Klicken Sie auf (Reißnagel), um es an der oberen Leiste
anzudocken. Um ein angedocktes Fenster anzuzeigen, halten Sie einfach
den Mauszeiger über das Register auf der oberen Leiste.
C
Wenn Sie ein Messregister mit der linken Maustaste festhalten und auf
dieses Pfeilkästchen ziehen, wird dieses entlang der Seite des Fensters
platziert. Klicken Sie auf (Reißnagel), um es an der Seitenleiste
anzudocken. Um ein angedocktes Fenster anzuzeigen, halten Sie einfach
den Mauszeiger über das Register auf der Seitenleiste.
D
Wenn Sie ein Messregister mit der linken Maustaste festhalten und auf
dieses Pfeilkästchen ziehen, wird dieses an der unteren Seite des Fensters
