Dies bietet primär eine Anzeige für eine offene oder kurzgeschlossene RTD Schaltung. Ist Alarm oder
Voralarm gewählt, wird eine Meldung erzeugt. Ist Nur Status gewählt, steht der Status der
programmierbaren Logik von BESTlogicPlus zur Verfügung, es erfolgt aber keine Anzeige.
6. Schwellwert 1 und Schwellwert 2 – Diese Einstellungen sind identisch mit denen für externe
Analogeingänge. Konsultieren Sie die Anweisungen zur Einrichtung im Abschnitt Konfiguration der
externen Analogeingänge am AEM-2020, um diese Schwellwerte einzustellen.
Konfiguration der externen Thermoelementeingänge am AEM-2020
Viele der Einstellungen für externe Thermoelement Eingänge sind ähnlich der Einstellungen für externe
Analogeingänge. Siehe Abbildung 7-28.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE EINGÄNGE >
THERMOEINGÄNGE > THERMOELEMENT 1 und 2

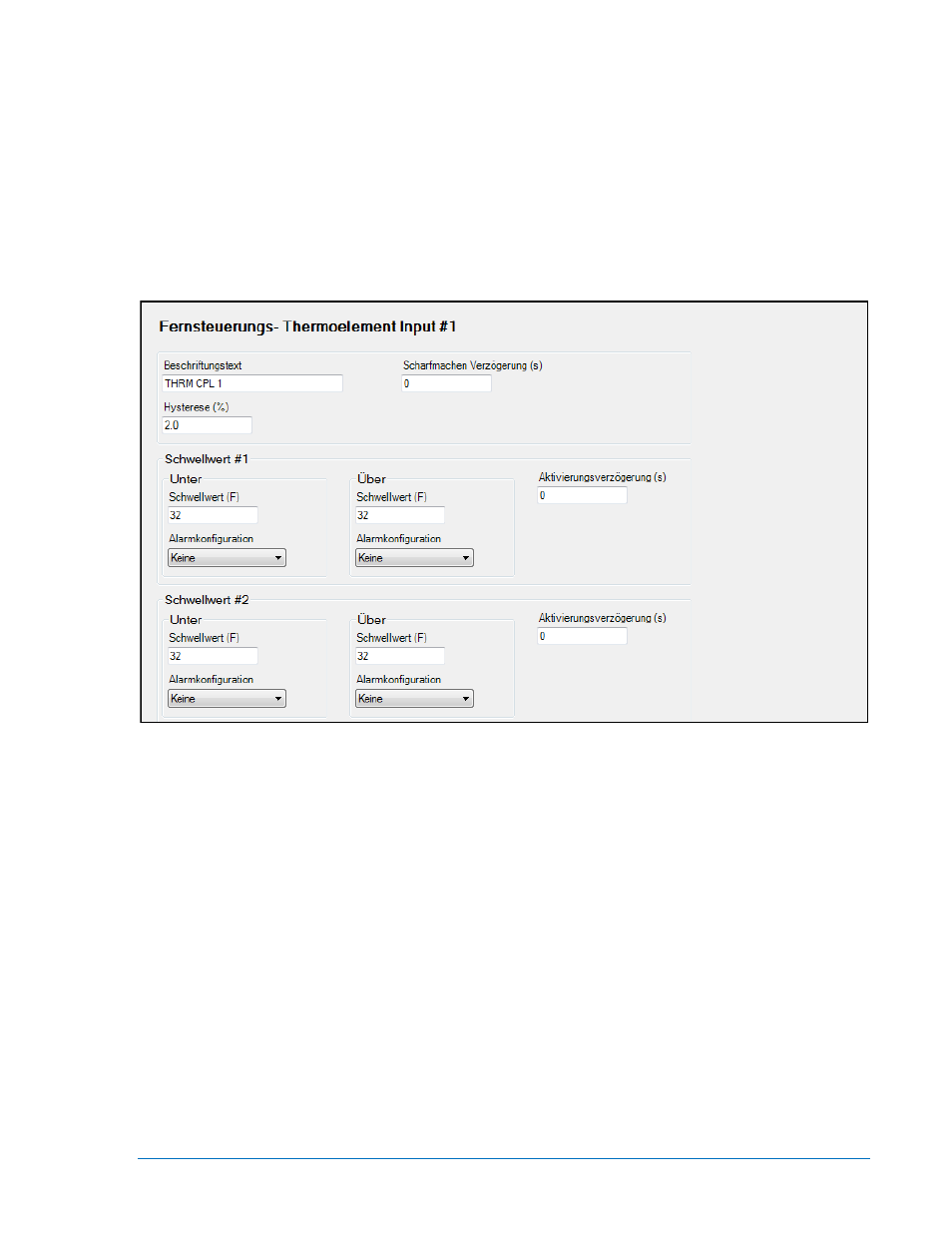

Abbildung 7-28. Einstellungs-Explorer, Programmierbare Eingänge, Fenster Externe
Thermoelementeingänge
Konfigurieren Sie die folgenden Parameter:
1. Beschriftungstext – Geben Sie eine zutreffende Beschreibung für die Verwendung des Eingangs ein.
Dieser Text wird in der BESTlogicPlus programmierbaren Logik neben dem Eingangsstatus und dem
zugehörigen Alarm- und Voralarmstatus angezeigt sowie im Ereignisprotokoll, wenn die
Eingangschwellwerte als ein Alarm oder Voralarm konfiguriert wurden.
2. Hysterese (%) – Geben Sie einen Wert für die gewünschte Hysterese für die Schwellwerterkennung
an. Hysterese hilft dabei, unregelmäßige Erkennung von Schwellwerten zu vermeiden.
3. Scharfstellverzögerung – Die Scharfstellverzögerung ist die Wartezeit nach Motorstart, bevor die
Überwachung beginnt. Stellen Sie die Scharfstellverzögerung auf Null, wenn kontinuierliche
Überwachung gewünscht wird, auch wenn der Motor nicht läuft. Werte ungleich Null bestimmen, dass
der Eingang überwacht wird, nachdem die programmierte Zeit nach einem Motorstart abgelaufen ist.
4. Schwellwert 1 und Schwellwert 2 – Diese Einstellungen sind identisch mit denen für externe
Analogeingänge. Konsultieren Sie die Anweisungen zur Einrichtung im Abschnitt Konfiguration der
externen Analogeingänge am AEM-2020, um diese Schwellwerte einzustellen.
Programmierbare Ausgänge
Die programmierbaren Ausgänge umfassen:
•
Interne Kontaktausgänge am DGC-2020
