Basler Electric DGC-2020 Benutzerhandbuch
Seite 172
Wählen Sie den Hysteresebetrag
B
. Die Thermoelementeingänge werden immer überwacht, und ihr Status
wird in den entsprechenden Messfenstern angezeigt. Eine vom Benutzer einstellbare
Scharfstellverzögerung
C
ermöglicht die Konfiguration der Überwachung des Thermoelement-
Eingangsschwellwertes auf eine von zwei Arten.(1) Wenn die Scharfstellverzögerung auf Null gestellt ist,
wird die Schwellwertüberwachung die ganze Zeit durchgeführt, unabhängig davon, ob der Motor läuft
oder nicht.(2) Wenn die Scharfstellverzögerung auf einen Wert ungleich Null eingestellt ist, beginnt die
Schwellwertüberwachung, wenn die Scharfstellverzögerung abgelaufen ist, nachdem der Motoranlauf
abgeschlossen ist.
Jeder Thermoelementeingang kann individuell dafür konfiguriert werden, einen Alarm, Voralarm oder Nur
Status
D
zu melden, wenn das Thermoelement-Eingangssignal den Schwellwert- über oder unterschreitet
E
.
Eine vom Benutzer einstellbare Aktivierungsverzögerung
F
verzögert die Alarmmeldung, nachdem der
Schwellwert überschritten wurde.
Ein externer Thermoelementeingang ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" gesetzt
wurde.
Die externen Thermoelementeingänge werden in ein programmierbares BESTLogicPlus Logikschema
eingebunden, indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für
weitere Informationen Kapitel 5, BESTLogicPlus Programmierbare Logik.
Der Status des externen Thermoelementeingangs steht der programmierbaren Logik von BESTlogicPlus
zur Verfügung, wenn "Nur Status" ausgewählt wurde.
Das Fenster des Externen Thermoelementeingangs Nr. 1 von BESTCOMSPlus wird in Abbildung 4-40
dargestellt.

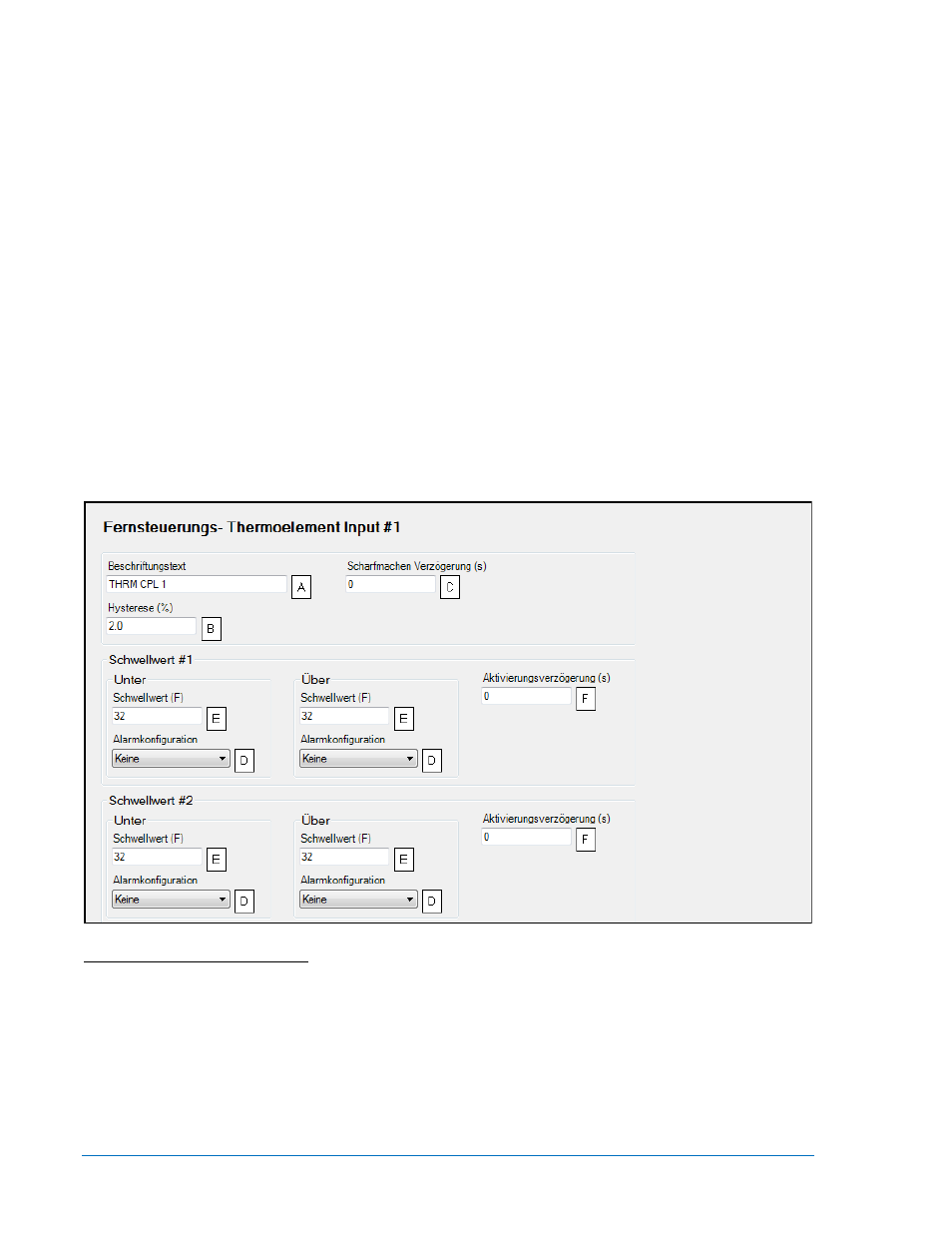

Abbildung 4-40. Externer Thermoelementeingang #1
A
Beschriftungstext: Eine alphanumerische Zeichenkette mit maximal 16 Zeichen.
B
Hysterese: Einstellbar von 0 bis 100% in Schritten von 0,1%.
C
Scharfstellverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
D
Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
E
Schwellwert: Einstellbar von 32 bis 2.507°F in Schritten von 1°F oder 0 bis 1.375°C
in Schritten von 1°C.
F
Aktivierungsverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
4-54
DGC-2020 BESTCOMSPlus
® Software
9400200990 Rev X
